10.超声波传感器
超声波传感器用于测量距离。超声波传感器发出较短的超声波脉冲,环境中的物体反射超声波脉冲,超声波传感器接收反射脉冲。
如图34所示,超声波传感器将发射超声波脉冲与接收第一个反射回声之间的持续时间传输给控制单元,控制单元根据这个持续时间计算出至附近物体的距离。
(1)发送模式
处于发射模式时,超声波传感器的作用相当于扬声器。所选择的超声波频率约为40kHz至50kHz,在这个频率范围内对人和家畜无害。超声波传感器电子装置通过电脉冲使压电陶瓷移动(将电能转化为机械能)。压电陶瓷位于外部隔膜的内侧。外部隔膜以共振频率振动并产生超声波。短脉冲序列碰到障碍物后反射回来。
(2)接收模式
处于接收模式时,超声波传感器的作用相当于话筒。外部隔膜振荡衰减后(约1 ms),超声波传感器接收到障碍物反射回来的超声波。外部隔膜和压电陶瓷受激振动并向超声波传感器电子装置发送电脉冲(将机械能转化为电能)。

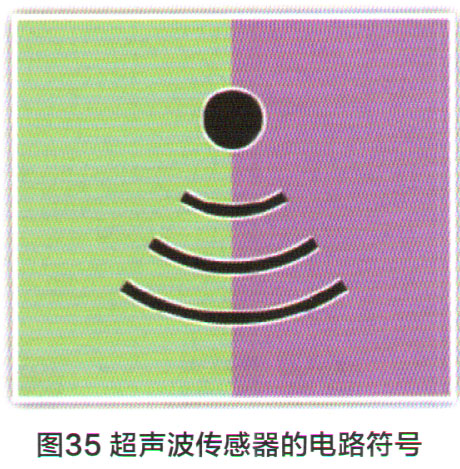

电气测量信号进行数字化处理后传输给控制单元。在控制单元内对数据进行处理并计算出至障碍物的距离。通过开始发射的时间和接收到回声的时间可计算出回声传播时间。根据超声波在空气中传播的速度和回声传播时间可计算出至障碍物的距离。超声波传感器的电路符号如图35所示。
11.电容传感器
电容传感器也属于非接触式传感器。发动机机油温度和机油状态传感器常采用电容传感器。
如图36所示,宝马在发动机的油底壳中安装了一个机油状态传感器。通过测量机油油位可以避免油位过低及因此而造成发动机损坏,并且通过测量机油状态可以精确测算出何时需要更换发动机机油。该传感器由两个重叠安装的筒形
电容器组成。机油状态通过下面的小
电容器(6)测得。两根金属管(2+3)作为
电容器电极嵌套安装。在电极之间有发动机机油(4)作为电介质。发动机机油的电特性随着发动机磨损碎屑不断增加以及添加剂的分解而变化。
电容器(机油状态传感器)的电容又因这个变化(电介质)而变化,相应的电容值将在传感器内的电子分析装置(7)中处理成一个数字信号。这个传感器数字信号作为发动机机油状态信息传送给DME。这个传感器信号值将在DME中进行处理以便计算距下次换油保养的日期。
机油油位在传感器(5)的上部测得传感器的这一部分在油底壳的油位,高度处随着油位(电介质)的下降
电容器的电容也发生变化。这个电容值将由传感器电子装置处理成一个数字信号并传送到DME。为了测量机油温度,在机油状态传感器的底座上装有一个铂温度传感器(9)。传感器通过BSD总线与DME进行通讯。
IBS是一个自身带有微型控制器μC的智能型
蓄电池传感器。IBS持续测量
蓄电池端电压、
蓄电池充电/放电电流以及
蓄电池酸液温度。IBS直接安装在

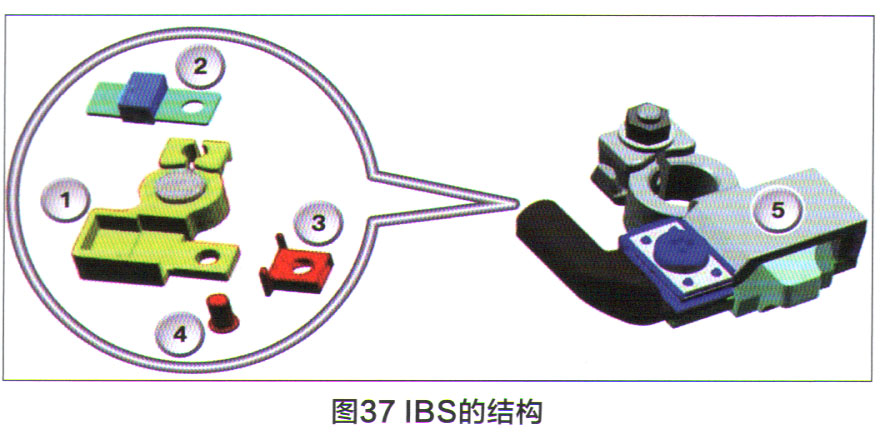

蓄电池的负极上。IBS由机械、硬件和软件三部分功能元件组成。如图37所示,IBS的机械部分是由
蓄电池负极接线柱及接地线组成。
IBS功能:IBSμC中的软件控制该功能过程以及与上级控制单元之间的通信联络。与DME/DDE的联系通过BSD完成。在行驶过程中,DME/DDE从IBS获取数据。此外,IBS中还集成有下列功能:
①持续测量车辆每种行驶状态下
蓄电池的电流、电压和温度;
④SoC处于临界状态时作为相应措施监测SoC并使车辆处于工作状态;
⑥车辆休眠电流监控;
⑦向上级控制单元传输数据。
如图38所示为IBC的功能原理图,旧S电子分析装置持续获取测量数据。IBS利用这些数据来下列电压、电流、温度等
蓄电池指示参数。IBS通过BSD将这些
蓄电池指示参数的数据传递到DME/DDE。为了计算
蓄电池指示参数,还要同时对
蓄电池的充电状态SoC进行测量计算。
