随着人们生活水平的提高，汽车现已在中国家庭逐步普及，与之密切相关的汽车维修行业也随之发展壮大。相对于公车，人们对私家车的保养维修费用的性价比是比较在意的，毕竟是自掏腰包，所以一部分车主会在爱车出保后选择去汽车维修厂、连锁汽修店或路边汽修店做保养和维修，而不再去4S店了，这也带动了中小型汽车维修企业的发展，使更多的人从事这个行业，崭新的汽修店铺逐渐增多。对于小型汽修店的店面，一般选择购买或租用门市房，相对于4S店或大中型汽修企业，其面积偏小、房屋最初设计施工时并非针对汽修行业，所以在开店前店主需要做一些有针对性的设计、装修、布线等。本文以一间准备用于汽修行业的门市进行的电气设计为例，借此设计过程来说明小型汽修店在电气方面如设备配电、电缆敷设的方式方法及注意事项。

    一、负荷计算
    本汽修店的电气设计首先应进行的是总用电负荷的计算。先应确定汽修店内主要的用申设备（本店准备作为机修、保养店，不设置饭金喷漆等设备），再加入照明及插座负荷，最后列出计算表。
      1．主要用电设备
      （1）双杜举升机1台，3.5T，电源AC380V，功率2.2kW；
    （2）空压机1台，电源AC380V、功率7.5kW；
    （3）车轮动平衡仪1台，电源AC220V，功率0.25kW；
    （4）拆胎机1台，电源AC380V、功率0.75kW；
    （5）冷媒加注机1台，电源AC380V、功率0.75kW；
    （6）空调1台，电源AC220V，功率3.5kW；
    （7）其它附属设备（直接通过插座、插排接电）总功率约5kW。
    2．照明设计及负荷

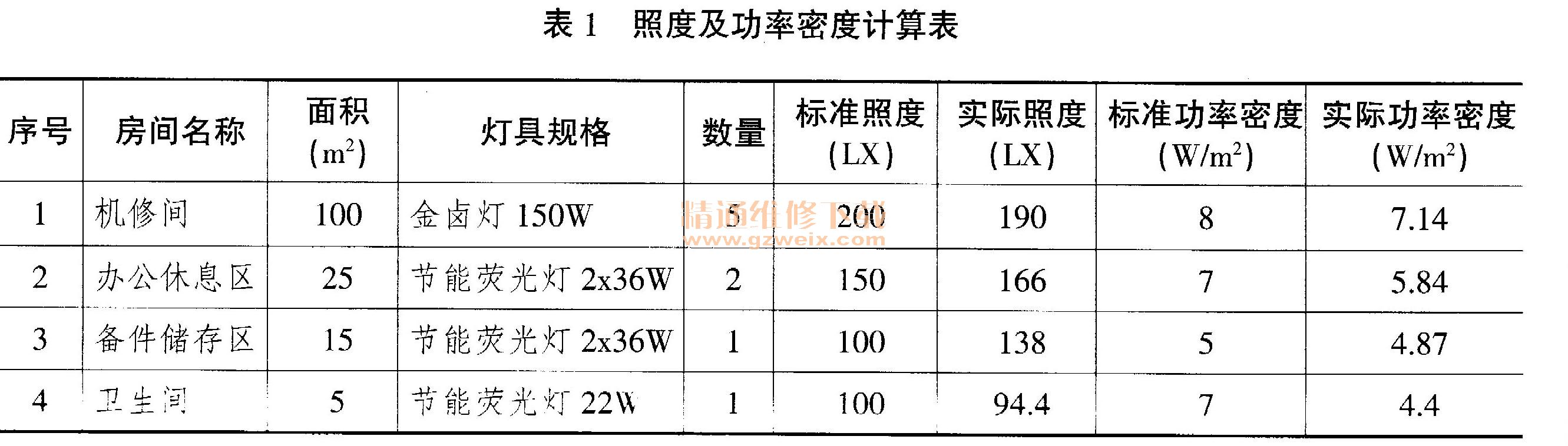

    本汽修店的总面积为150m2，房间高度为4.5m。其中汽修车间面积约100m 2 5力、公及休息区约25m2，备件储存区约15 m2，卫生间约5m2。按照度及功率密度规范的规定，通过以下照度及功率密度计算公式，配置各房间的灯具规格及数量，计算结果见表1所示。

    通过照度计算公式Eav=NφUK/A
    得出需要安装的灯具数量为N=（Eav A）／（φUK）
    式中Eav为照度要求（规范中给出），N为灯具数量、中为光通量（灯具外包装说明中给出）、φ为利用系数（取0.5）、K为维护系数（取0.7）、A为房间面积。
    功率密度校验公式为：计算功率密度W＝灯具数量×单灯功率（含镇流器）／面积A，即计算出的功率密度小于规定的数值，就满足设计要求。
    明确灯具功率和安装数量后，就可以计算得出照明总功率为3.13kW。
