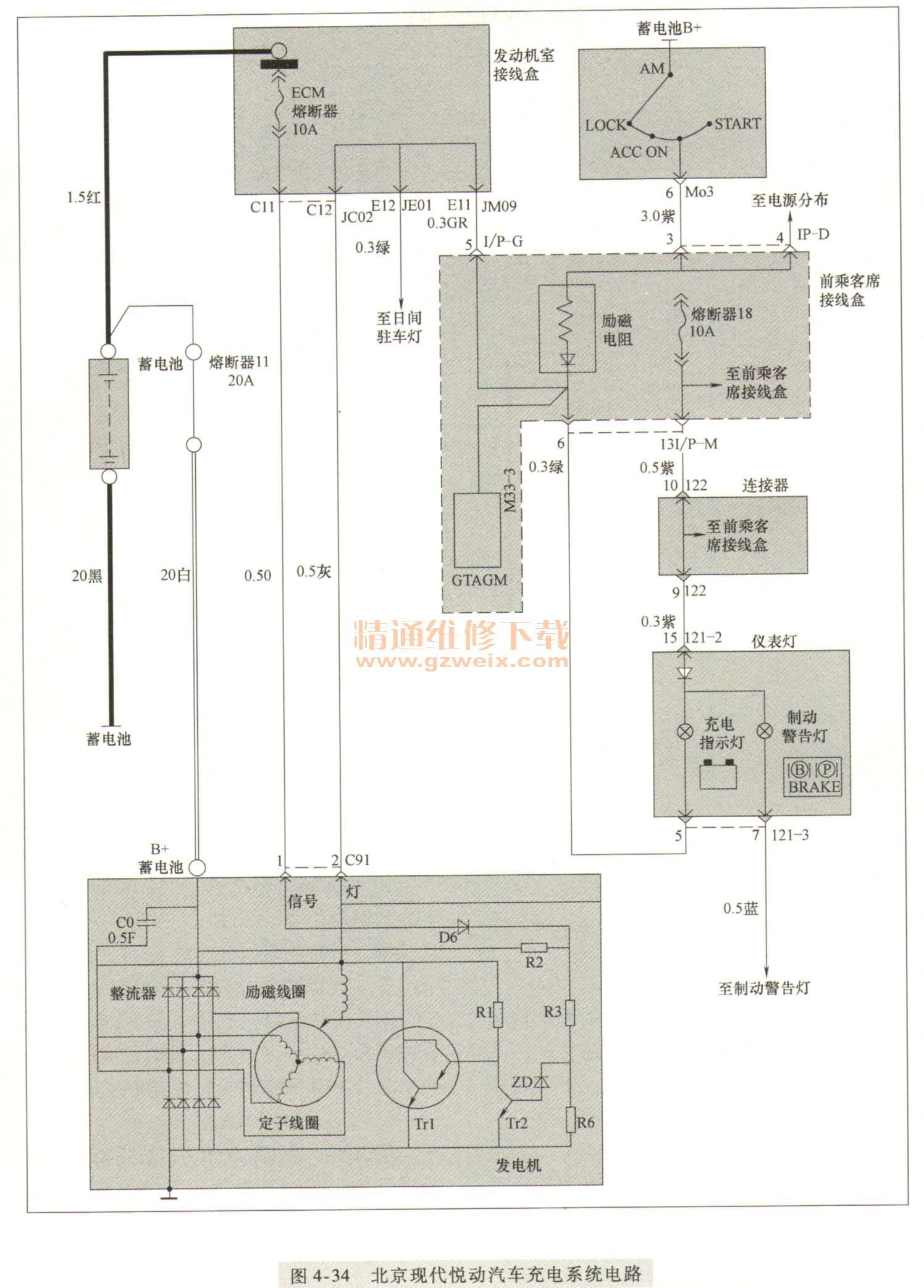

如图4-34所示，北京现代轿车充电系统电路分析：

（1）励磁线圈电路蓄电池B+→点火开关→励磁电阻→发动机室接线盒JM09端子→发动机室接线盒连接器JC02的C12端子→发电机连接器C91上2号端子→励磁线圈→电压调节器Tr1→发电机搭铁。
（2）蓄电池充电电路发电机蓄电池B＋→熔断器1120A→蓄电池→蓄电池搭铁→发电机搭铁。
（3）发电机电压调节器电路
1）电压调节器电源电路：蓄电池正极→ECM熔断器10A→发动机室接线盒接器JC02的C11端子→发电机连接器C91上1号端子→电压调节器。
2）充电指示灯电路：蓄电池B+→点火开关→前乘客席接线盒熔断器18 （10A）→插接器122端子10→插接器122端子9→插接器I/P-M的端子6→仪表灯充电指示灯→发动机室接线盒JM09端子→发动机室接线盒C12号端子→发电机插接器C91上2号端子→电压调节器→发电机搭铁。
