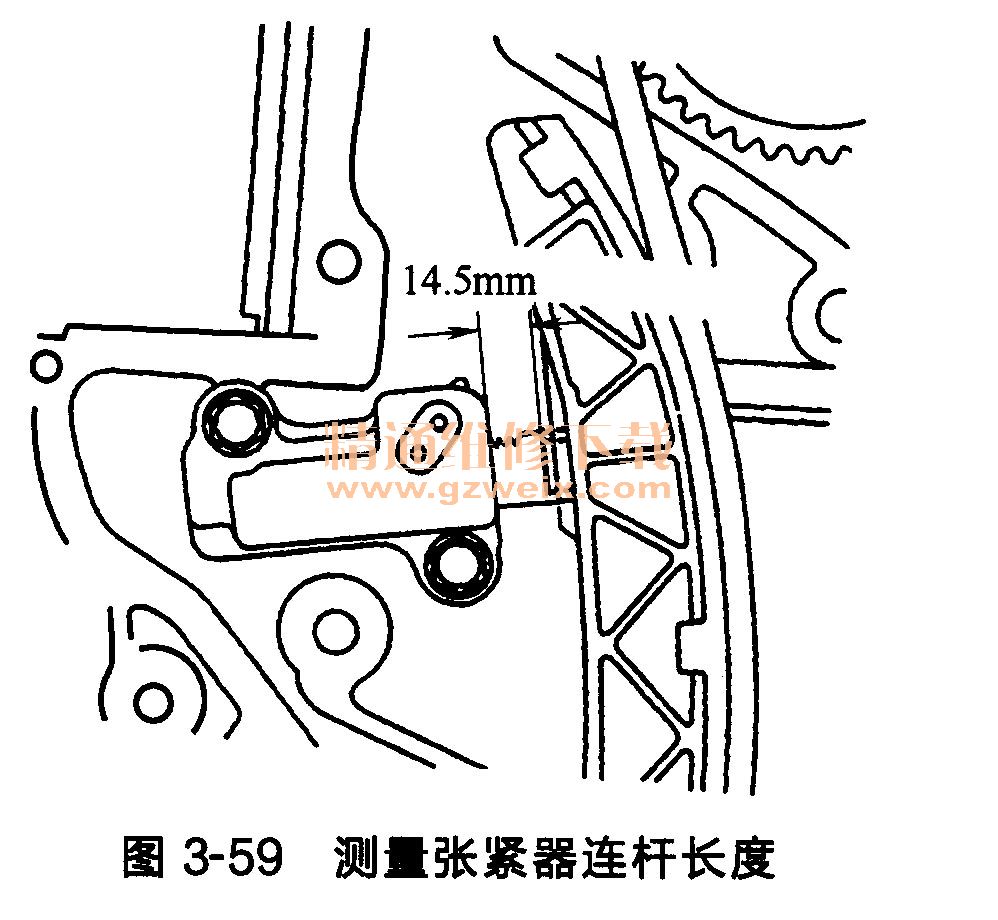

(12)测量张紧器体和张紧器连杆平面部分底部之间的连杆长度。如果长度超出公差则更换凸轮轴链条，如图3-59所示。

张紧器连杆长度使用极限为14. 5 mm.
(13)松松地安装曲轴传动带轮。

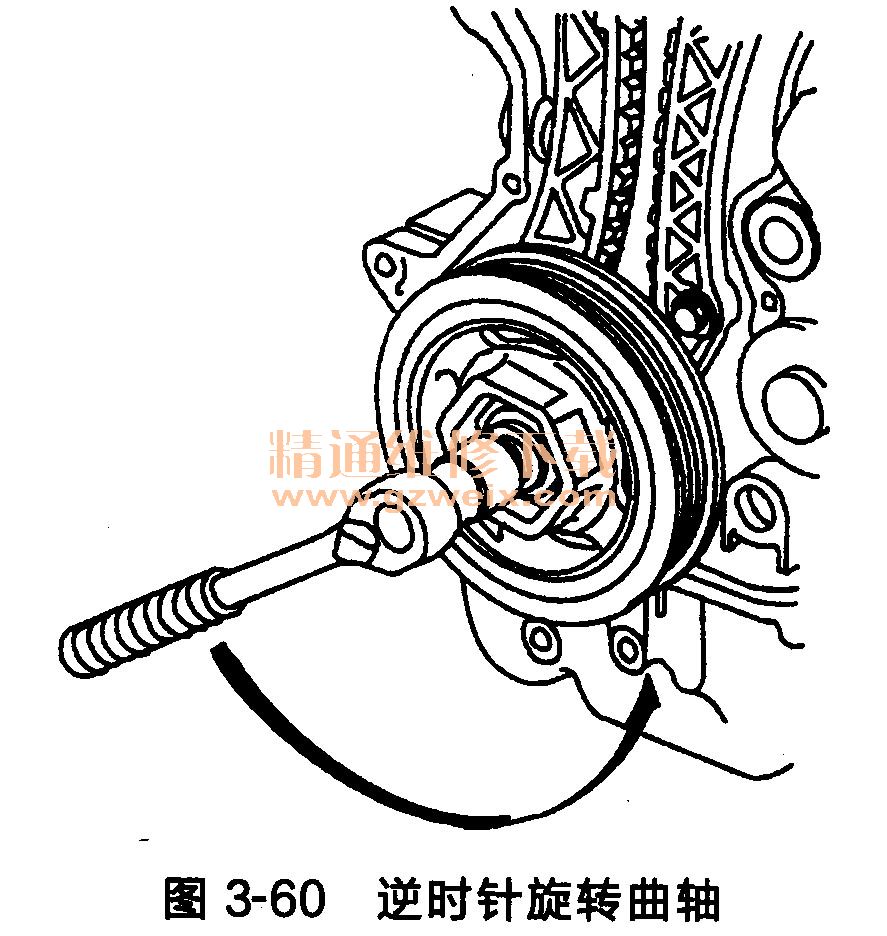

(14)逆时针旋转曲轴，以压缩自动张紧器，如图3-60所示。

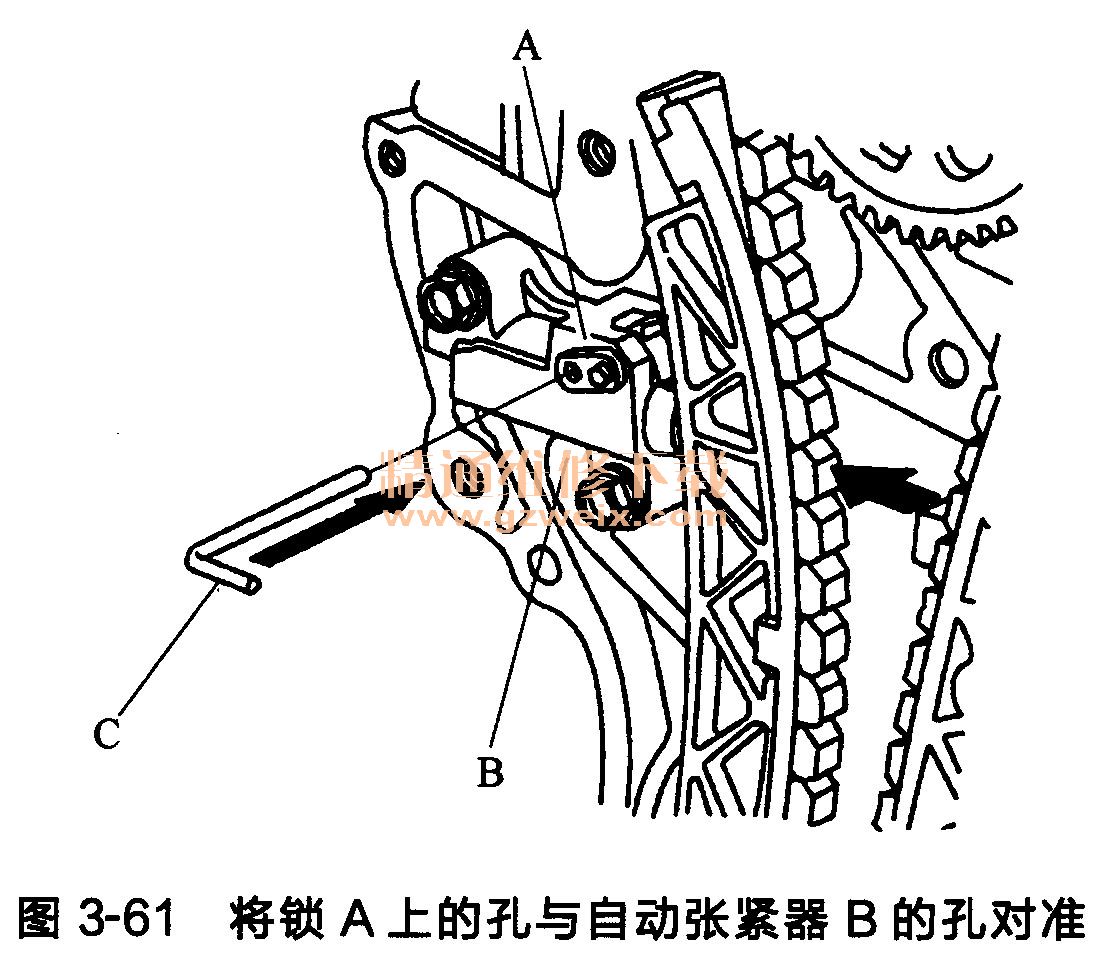

(15)将锁A上的孔与自动张紧器B的孔对准，然后将一个1. 0mm直径的销C插入孔中。顺时针转动曲轴以固定销，如图3-61．所示。

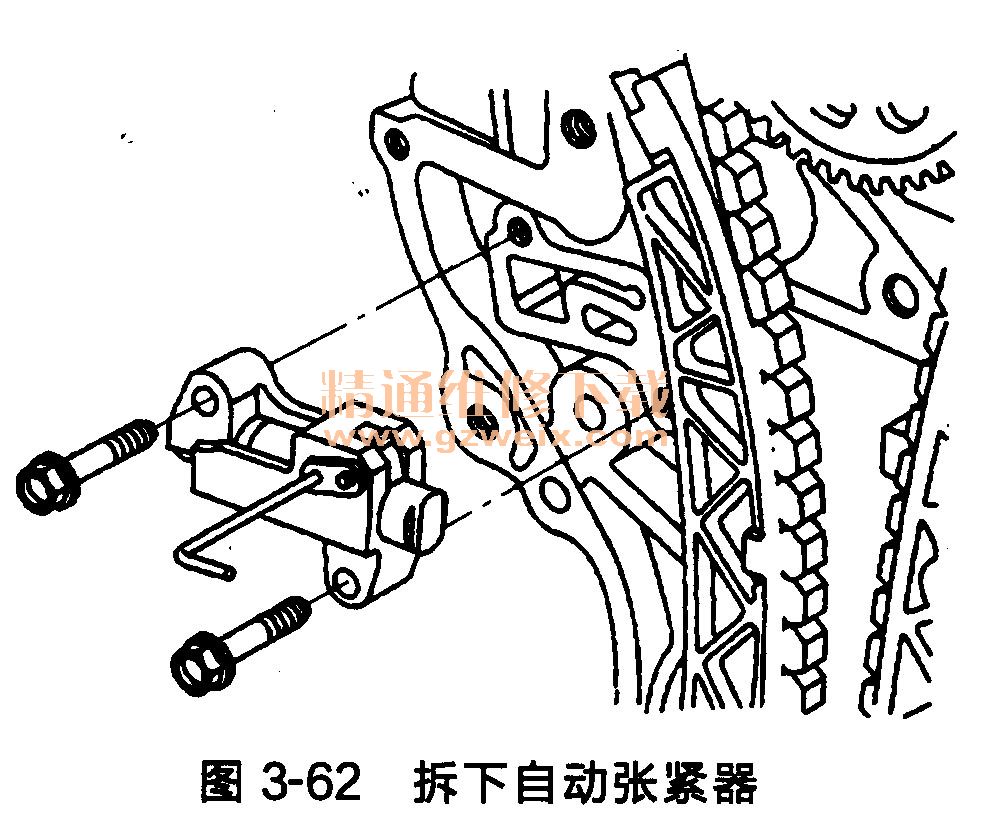

(16)拆下自动张紧器，如图3-62所示。

(17)拆下曲轴传动带轮。

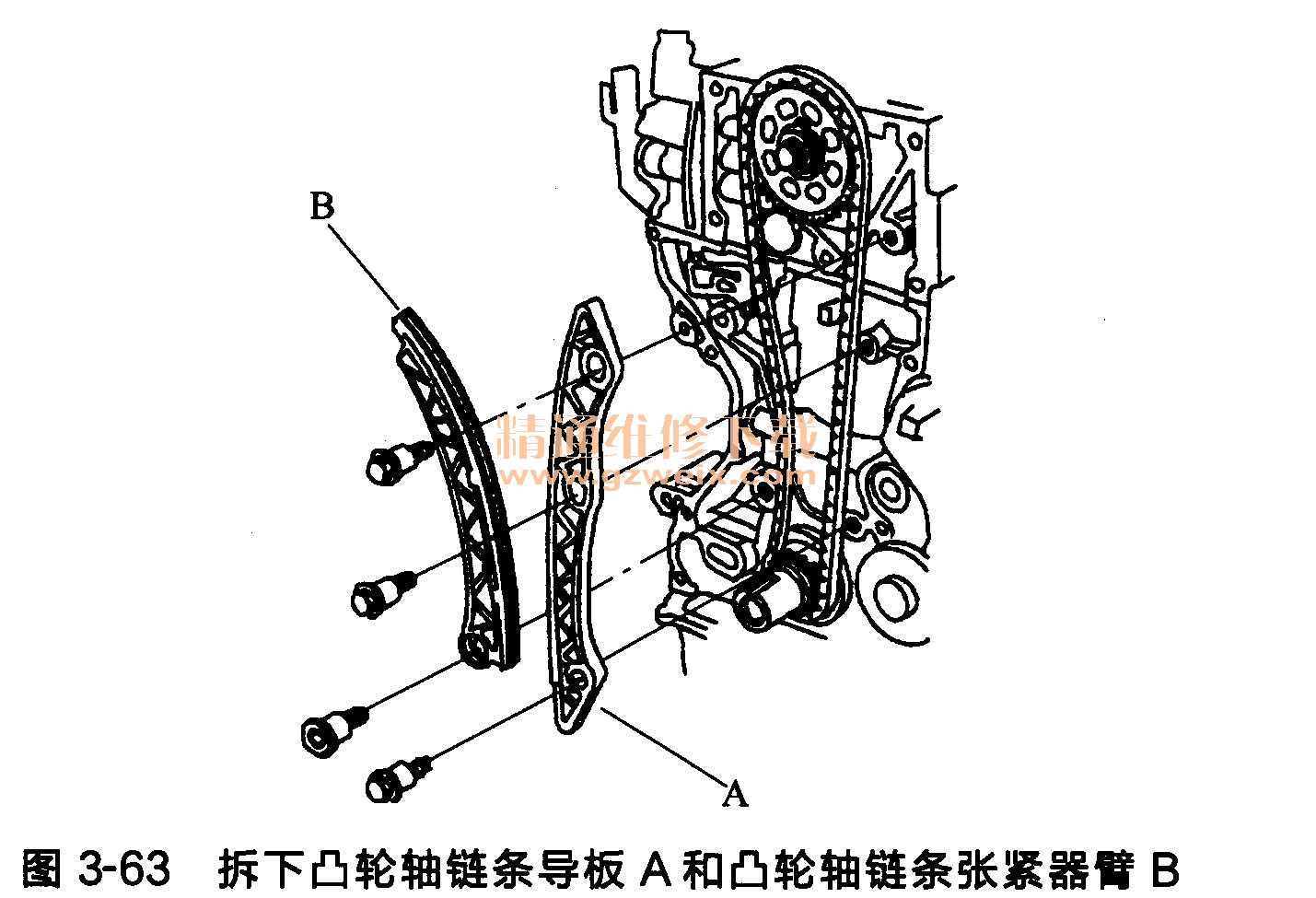

拆下凸轮轴链条导板A和凸轮轴链条张紧器臂B，如图3-63所示。

(18)拆下凸轮轴链条。
