（1）举升车辆。
    （2）拧松放油螺栓，放掉机油，如图1所示。

    （3）拆下右前车轮。
    （4）拆除点火线圈。
    （5）拆下凸轮轴盖。
    （6）拆除机体上正时销孔安装的堵塞。
    （7）转动飞轮至飞轮销孔与机体销孔对齐。
    （8）用正时销锁止专用工具插入机体正时销孔和飞轮销孔．将飞轮锁死，如图2所示。

    （9）用凸轮轴锁止专用工具将凸轮轴相位锁止。
    （10）拆下辅助传动带。
    （11）拧松并取下曲轴带轮到曲轴上的螺栓，废弃此螺栓。
    （12）取下曲轴带轮。
    （13）用带轮拆装专用工具拆卸水泵带轮，如图3所示。

    （14）拆掉正时链上盖板。
    （15）拆掉正时链下盖板。
    （16）拆掉正时链张紧器并废弃密封垫圈，如图4所示。

    （17）拆掉上导轨，如图5所示。

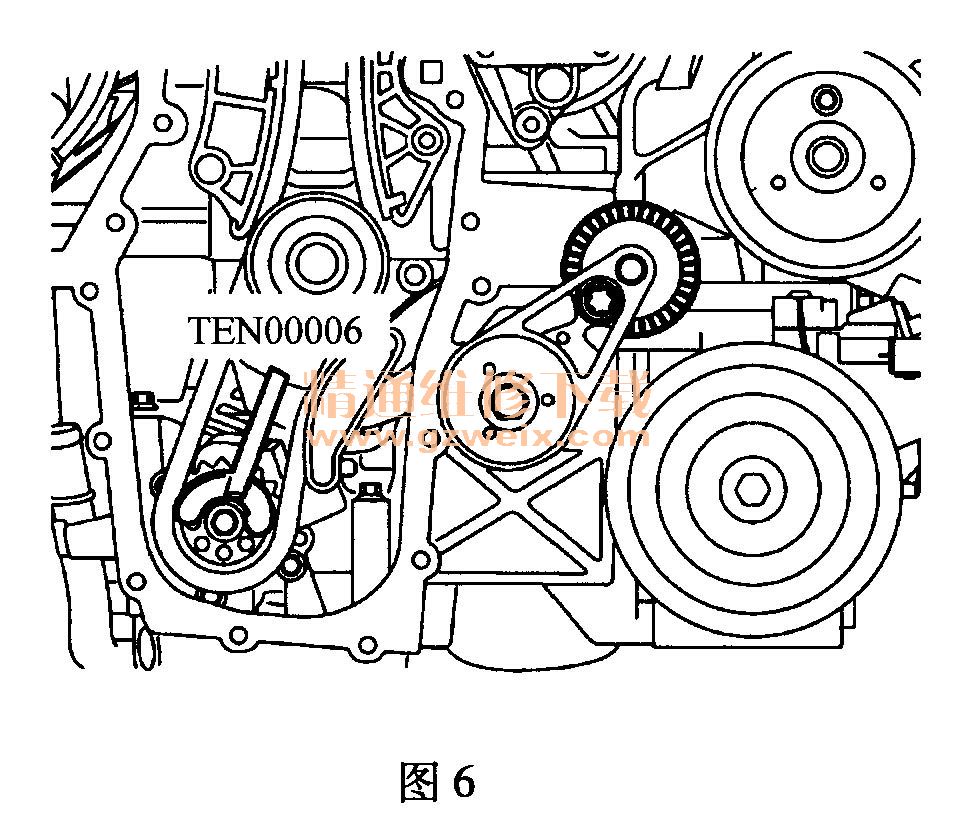

    （18）用机油泵链轮固定专用工具拆掉机油泵链轮螺栓，如图6所示。
