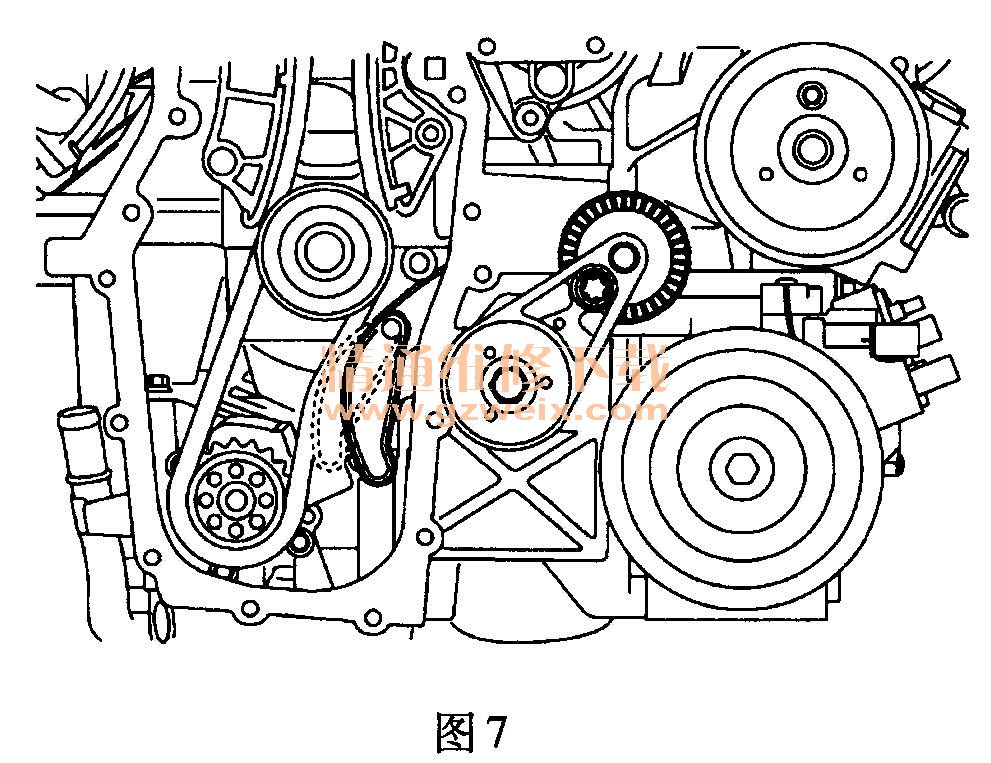

（19）向右张开机油泵链条张紧器，将机油泵链轮、机油泵链条和驱动机油泵的曲轴链轮同时取下，如图7。

    （20）拆下机油泵链条张紧器。
（21）拆下进气调相器螺栓并废弃。
    （22）用凸轮轴链轮固定专用工具拆掉进气调相器和排气凸轮轴链轮螺栓并废弃，如图8所示。

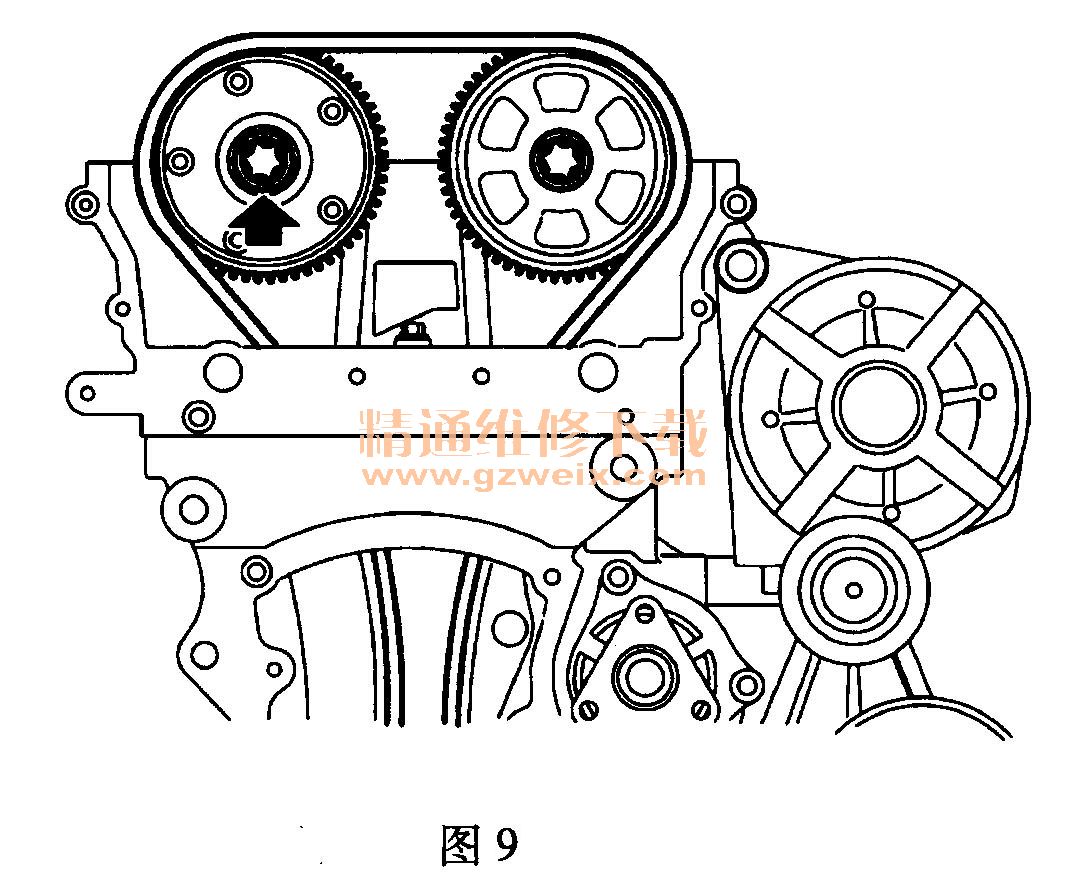

    （23）取下进气调相器和排气凸轮轴链轮，如图9所示。

    （24）取下曲轴链轮和正时链条，如图10所示。

（25）拆掉导轨枢销，从链条舱上端取出张紧轨和链导轨，如图11所示。
