正时带传动图(图15)
(1)断开蓄电池的接地端。
(2)拆下正时带前上盖。
(3)把发动机支撑在千斤顶上。
(4)松开将右上系杆固定到发动机右托架上的螺栓,如图16所示。
(5)拧下将发动机右上系杆固定到发动机右系杆上的2个螺栓。
(6)拧下将发动机右托架固定到液压悬置上的螺母1,如图17所示。
(7)拧下将发动机右托架固定到发动机上的3个螺栓2。
(8)拆下发动机右托架和右上系杆总成。
(9)顺时针转动曲轴以对准凸轮轴带轮的标记,如图18所示。
注意:千万不要用凸轮轴带轮、凸轮轴带轮螺栓或正时带来转动曲轴。
(10)装上凸轮轴带轮锁止工具T10029。

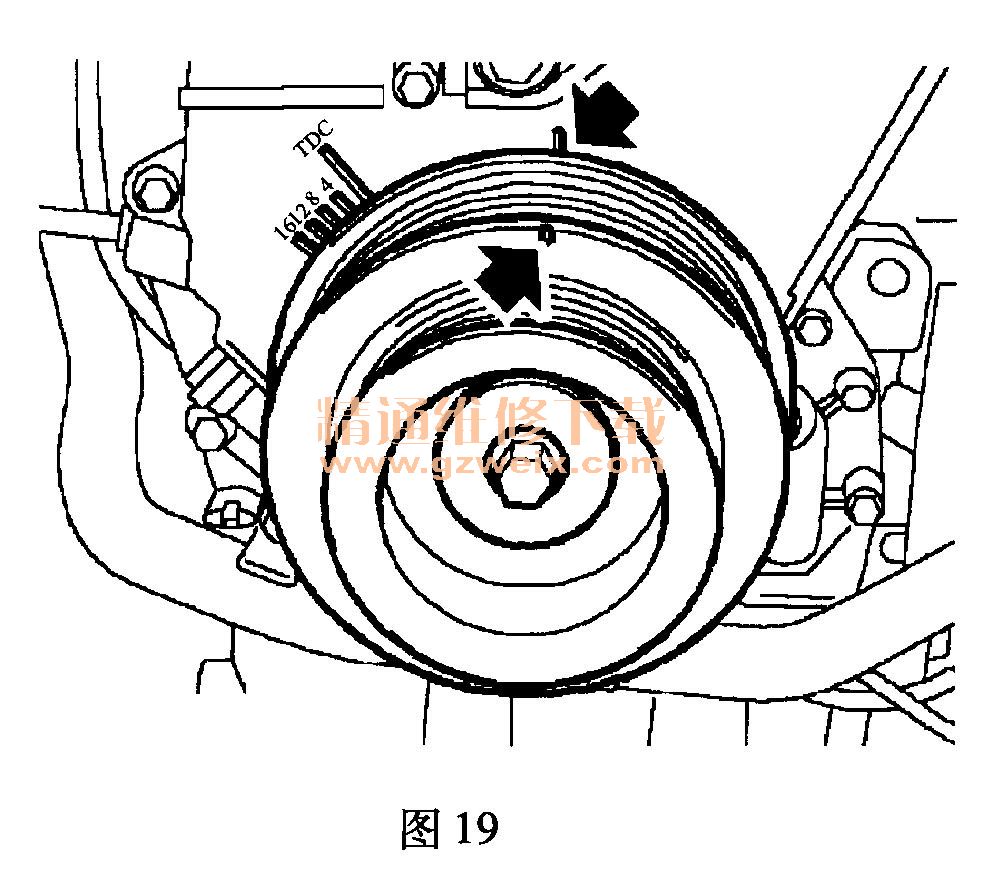

(11)检查并确保曲轴带轮上的正时标记和正时带下前上盖的标记对准,如图19所示。
(12)拆下曲轴带轮。

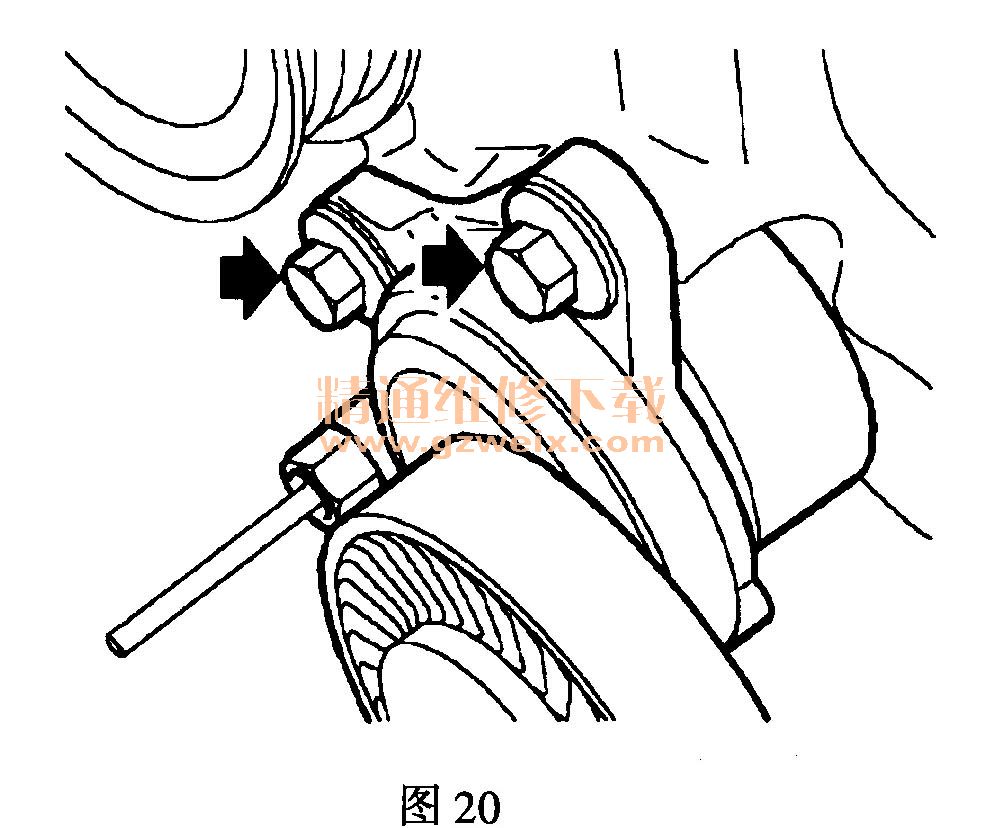

(13)拧下2个固定PAS泵张紧轮的螺栓并拆下张紧轮,如图20所示。

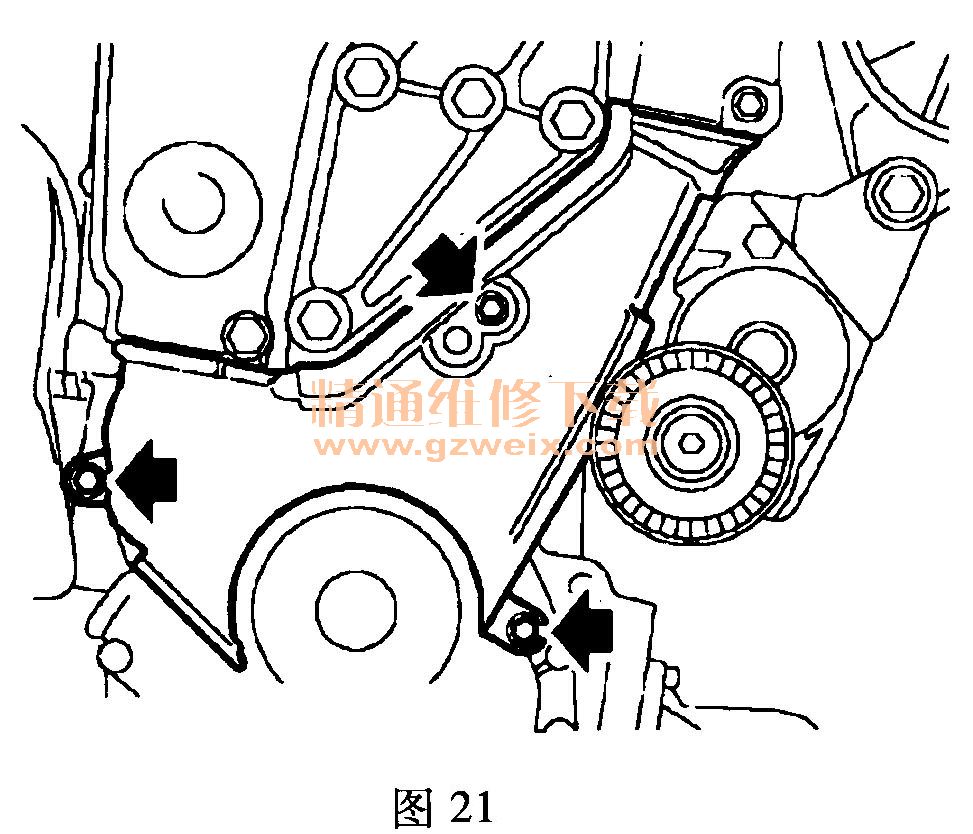

(14)拧下3个螺钉并取下正时带前下盖和密封,如图21所示。

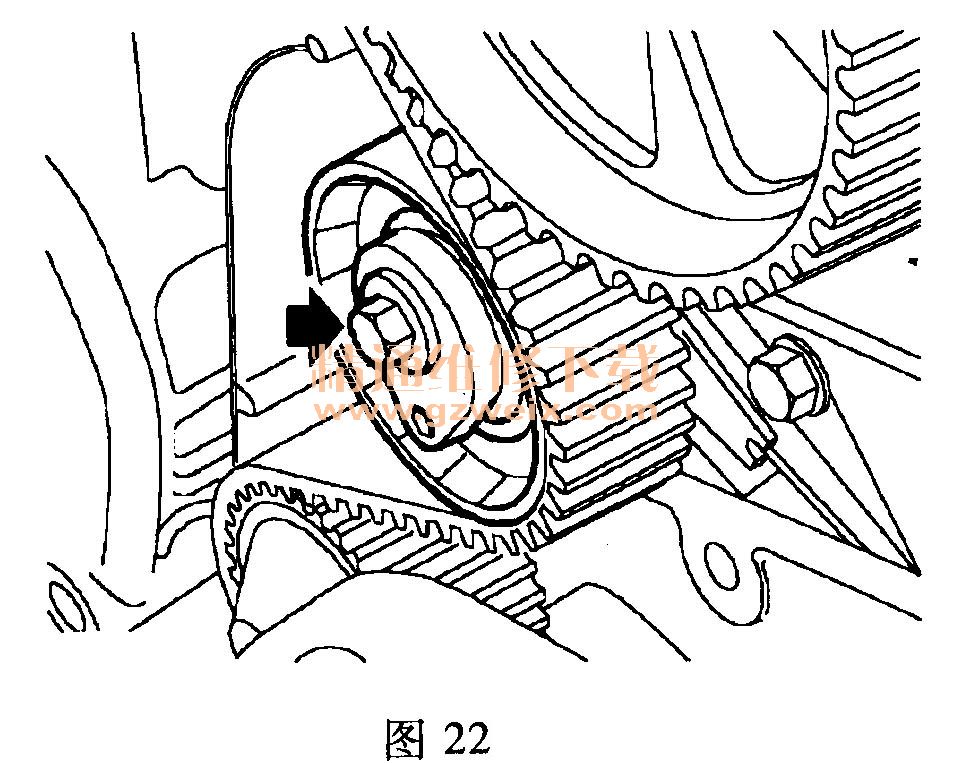

(15)拧下并废弃掉正时带张紧轮螺栓,并拆下张紧轮,如图22所示。
如果还要装原来的传动带,标记下传动带上的转动方向。
(16)取下凸轮轴正时带。
(17)从曲轴上拆下曲轴正时齿轮。
