上汽荣威550(1 .8T 18K4G)发动机正时传动带安装方法
来源:本站整理  作者:佚名  2013-04-29 16:24:34

    (1)清洁正时齿轮和带轮。
    (2)把曲轴正时齿轮装到曲轴上。
    (3)检查曲轴齿轮上的孔和机油泵上的法兰是否对准。如图23所示。

    (4)装上带张紧轮杆的正时带张紧轮,固定在9点钟的位置,拧紧新的夹紧螺栓,直到刚好能移动张紧轮杆,如图24所示。

    (5)确保凸轮轴带轮标记对准。
    (6)装上正时带,并确保正时带能在曲轴齿轮间运转,而且在安装的过程中排气凸轮轴带轮是张紧的。
    (7)检查并保证正时带装在所有齿轮和正时带张紧轮的中央。
    (8)清洁正时带前下盖。
    (9)把密封圈安装到盖上。
    (10)装上正时带前下盖并把螺钉拧紧到9N·m。
    (11)清洁PAS传动带张紧器和结合面。
    (12)装上PAS传动带张紧器并拧紧螺栓至25N·m。
    (13)装上曲轴辅助带轮。
    (14)拿开凸轮轴带轮锁止工具T10029。

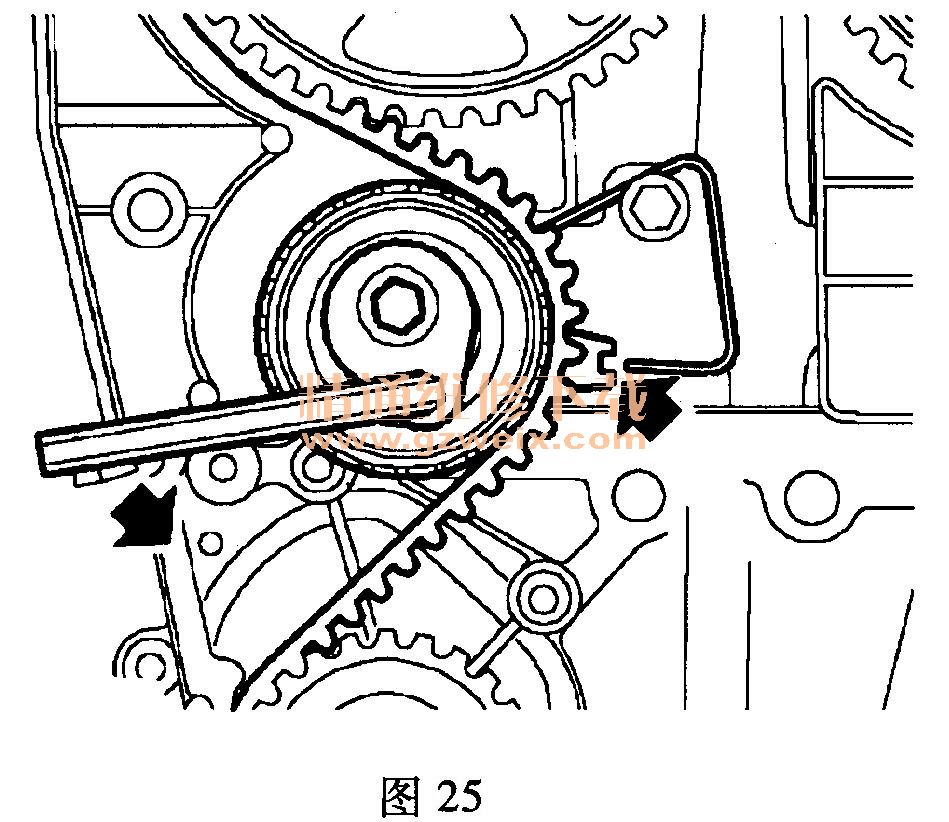

    (15)用一个6mm的内六角键逆时针方向转动张紧轮杆,并使指针和图25所示的指针线对准。

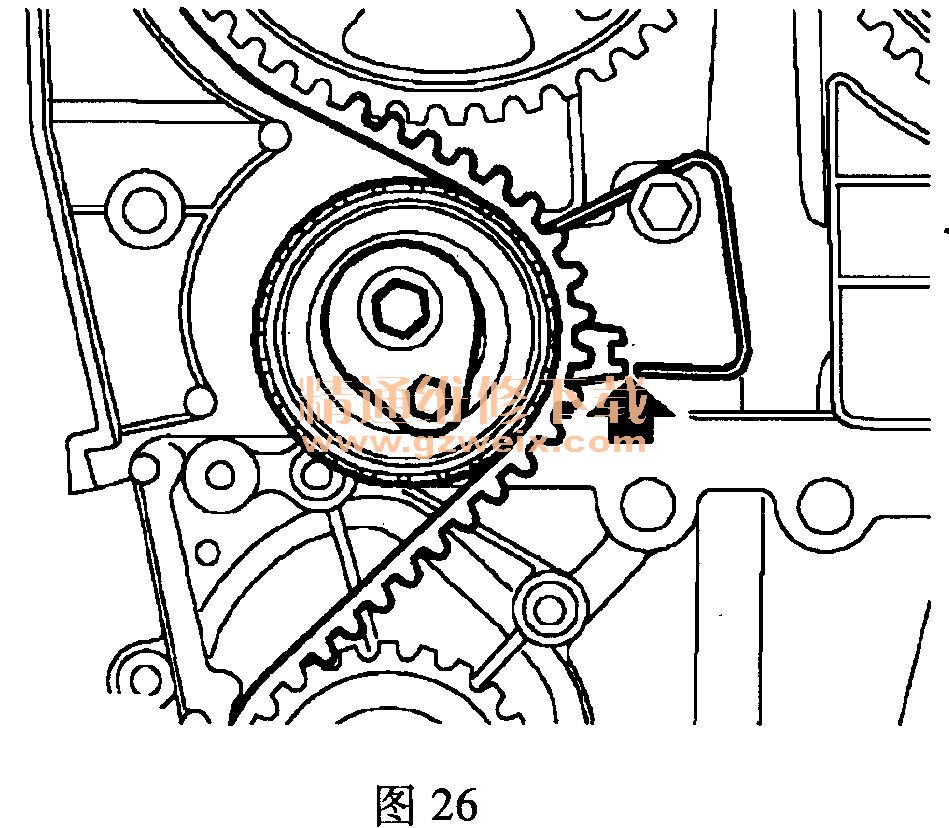

    (16)如果要装原来的传动带,那么指针就必须对准,这样指针线就靠近指针的下区域,如图26箭头所示。

    注意:指针应该从上面接近指针线。如果指针过了糟针线,那就必须完全放松,然后重新张紧。
    (17)把张紧轮螺栓拧紧到22N·m。
(18)把扳手放到曲轴辅助带轮上,转动曲轴2整圈,对准凸轮轴带轮正时标记。

    注意:千万不要用凸轮轴带轮、凸轮轴带轮螺栓或正时带来转动曲轴。
    (19)检查指针与指针线的对准情况。
    (20)如果指针对得不准,松开螺栓直到刚好移动张紧轮杆。顺时针转动张紧轮杆直到张紧完全解除,然后逆时针转动张紧轮杆直到指针能与指针线正确对准。
    (21)把张紧器螺栓拧紧到22N·m。
    (22)转动曲轴2整圈,对准正时标记。
    (23)检查指针与指针线的对准情况,如果不正确,重复调整程序。
    (24)装上正时带前上盖。
    (25)清洁发动机右托架和结合面。
    (26)将发动机右托架和右上系杆总成装到发动机上,装上将右托架固定到发动机上的螺栓并拧紧至10O N·m。
    (27)装上将发动机右托架固定到液压悬置上的螺母并拧紧至85N·m。
    (28)装上2个将右上系杆固定到右系杆上的螺栓,但先不要拧紧。
    (29)拧紧将发动机右上系杆固定到发动机右托架上的螺栓到100 N·m。
    (30)降低并拿开千斤顶。
    (31)拧紧2个将右上系杆固定到右系杆上的螺栓到85N·m。
(32)连上蓄电池的接地端。
