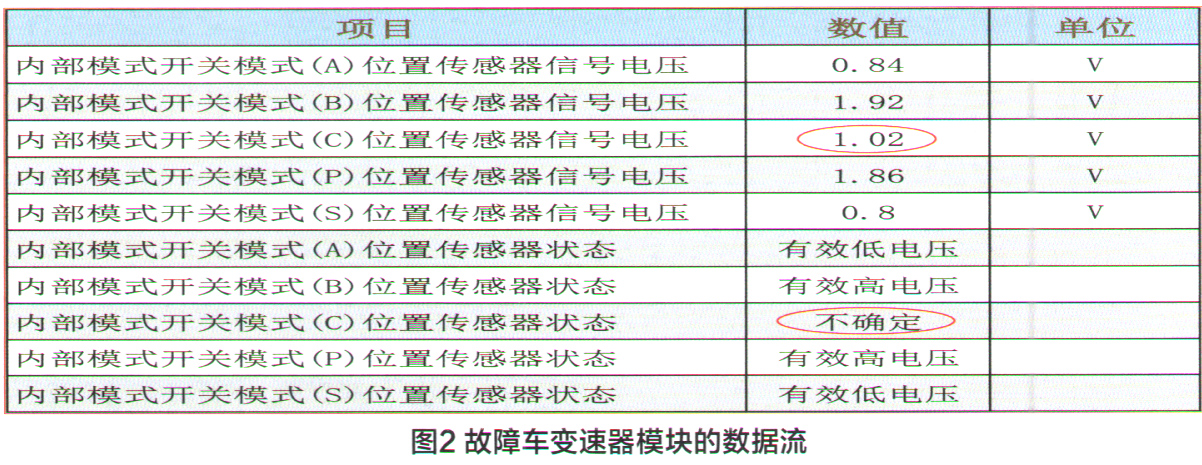

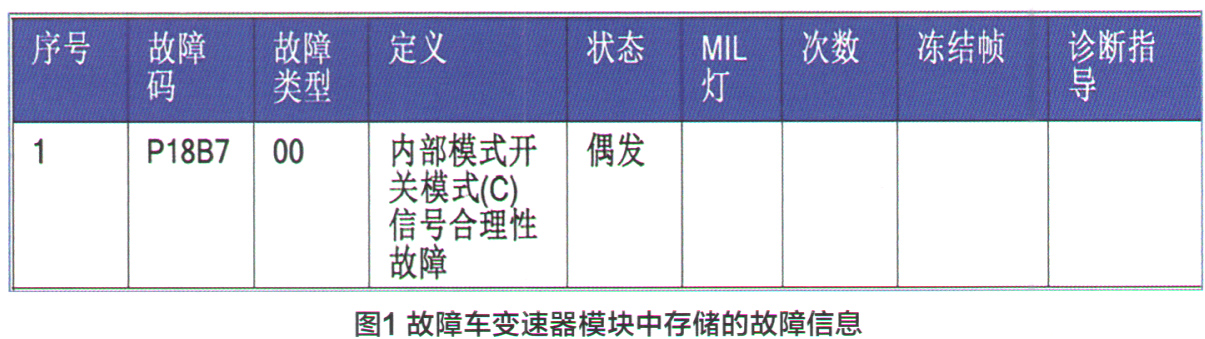

故障诊断：接到救援电话后，技师带着诊断仪上门抢修。用诊断仪读取故障码，在变速器模块（Tcm）中存有故障码：P18B700一内部模式开关模式C信号合理性故障，状态偶发（图1）。这类故障单从故障码上很难找到突破点，还是需要进一步读取数据流，为此技师又查看了变速器模块（TCM）中的实时数据（图2）。在实时数据中，内部模式开关（C）位置传感器状态为“不确定”，正常情况下该数据应该是“有效高电压”或者“有效低电压”。



    会不会是相关线路出现了虚接情况？技师仔细检查了变速器模块（TCM）与各连接器的线束，未发现针脚变形、弯曲等异常情况。之后，技师又根据变速器模块电路图（图3）测量了GB111-4＃至GB110-13＃之间的电阻，为0.5Ω，进一步确认线路正常。



    经过外围排查，技师初步判定是内部模式开关（IMS）存在故障。由于在现场排除该车故障，只好将故障车拖回站内，更换内部模式开关（IMS）后试车，该车各项功能恢复正常，故障被彻底排除。



故障小结

    本案例中，故障诊断比较简单，这主要还是得益于维修技师对故障车型比较熟悉，系统掌握了该车相关系统的控制逻辑。为方便读者理解诊断思路，下面补充几个相关的知识点：

    1．仪表显示的挡位信号是由TCM通过CAN发出，TCM通过变速器内置模式开关来判断挡位位置；

    2．变速器内置模式开关（IMS）为多信号霍尔开关阵列，由5个独立的霍尔开关组成，霍尔开关电压信号为0.70～0.96V（低电位）或1.68～2.38V（高电位）；

    3．故障码P18B7的设置条件是：PIN脚电压在0.97～1.67V之间，TCM无法判断高电位或低电位；

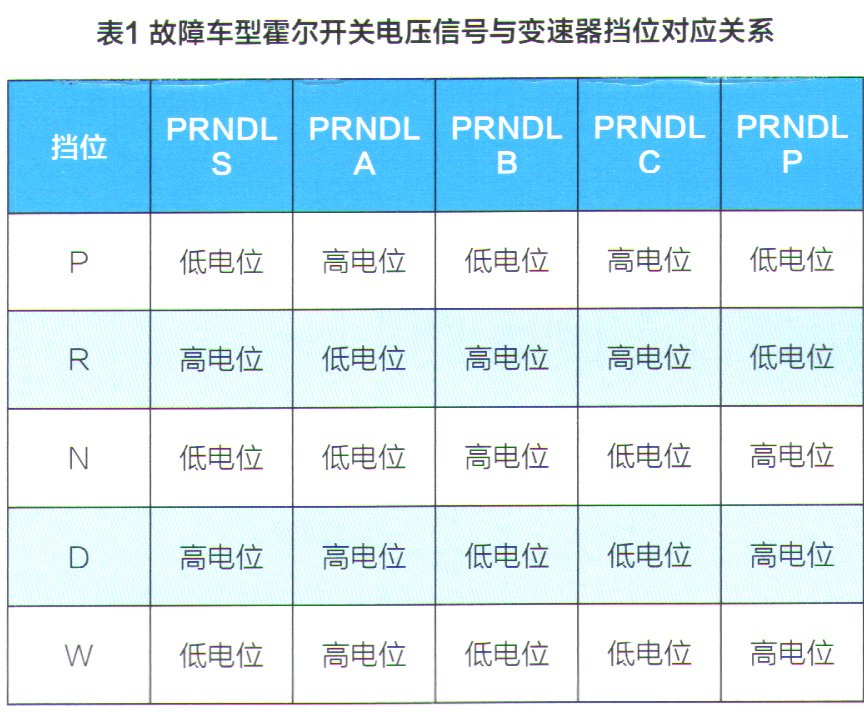

    4．霍尔开关的电压信号组合与变速器挡位的对应关系如表1所示。
