比亚迪L3(1 .5 L 473)发动机正时传动带安装方法
来源:本站整理  作者:佚名  2013-05-01 16:01:35

    注意:使无声正时链远离磁场。

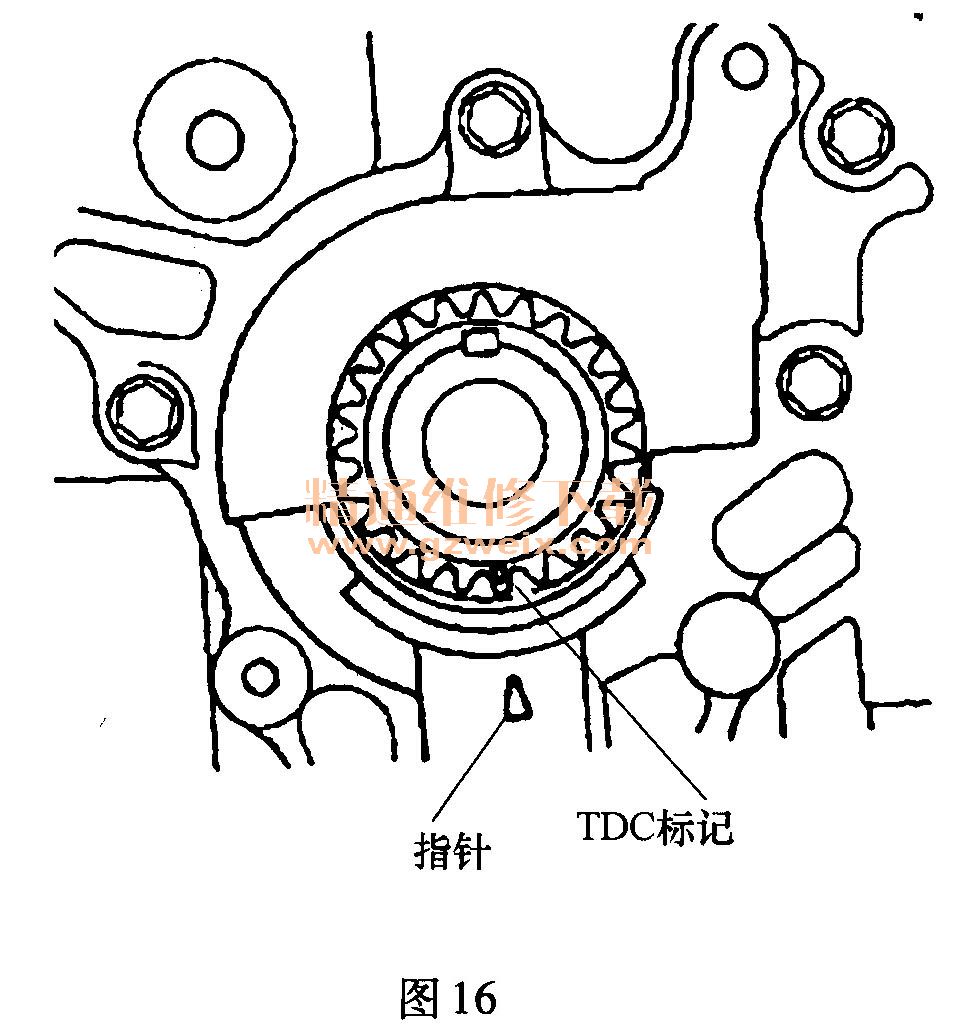

    (1)将曲轴置于上止点(TDC)位。将曲轴链轮上的TDC标记与机油泵上的指针对齐。如图16所示。

    (2)将1号活塞置于上止点位。凸轮轴链轮上的“UP”标记应当位于上部,而凸轮轴链轮的上止点槽应当与缸盖的上边缘对齐,如图17所示。

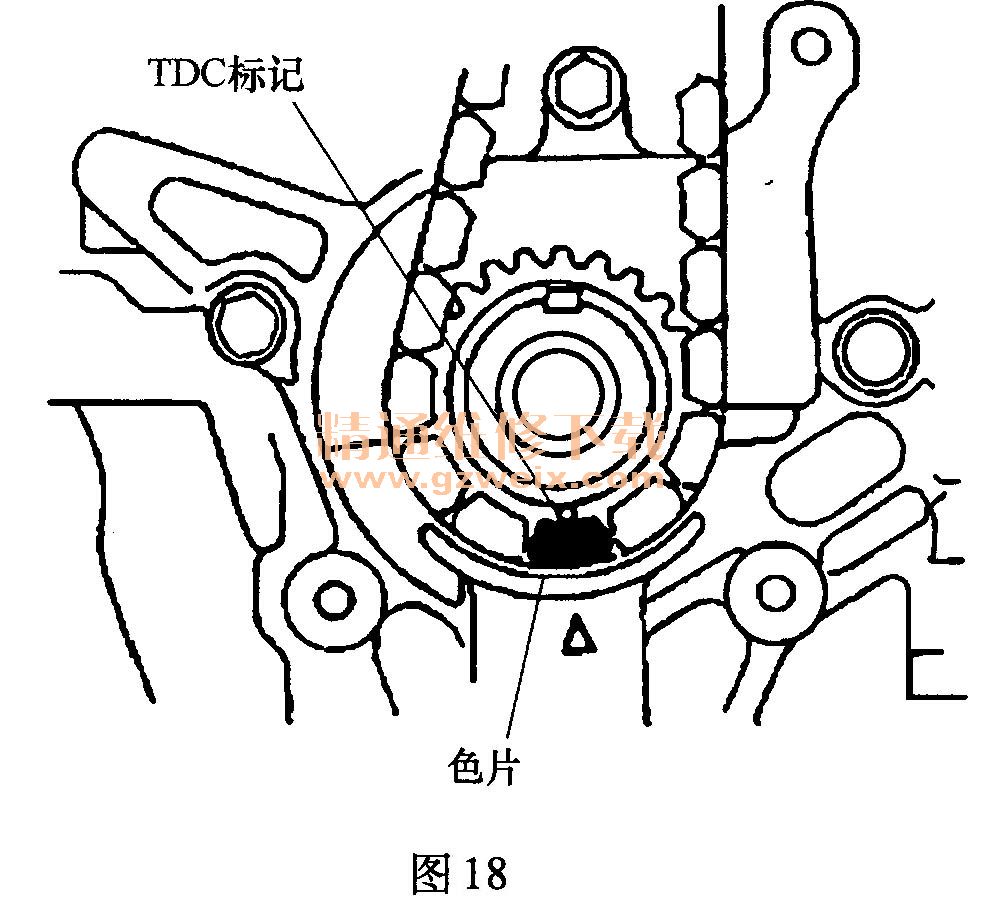

    (3)将无声正时链安装在曲轴链轮上,色片要对准曲轴链轮上的TDC标记,如图18所示。

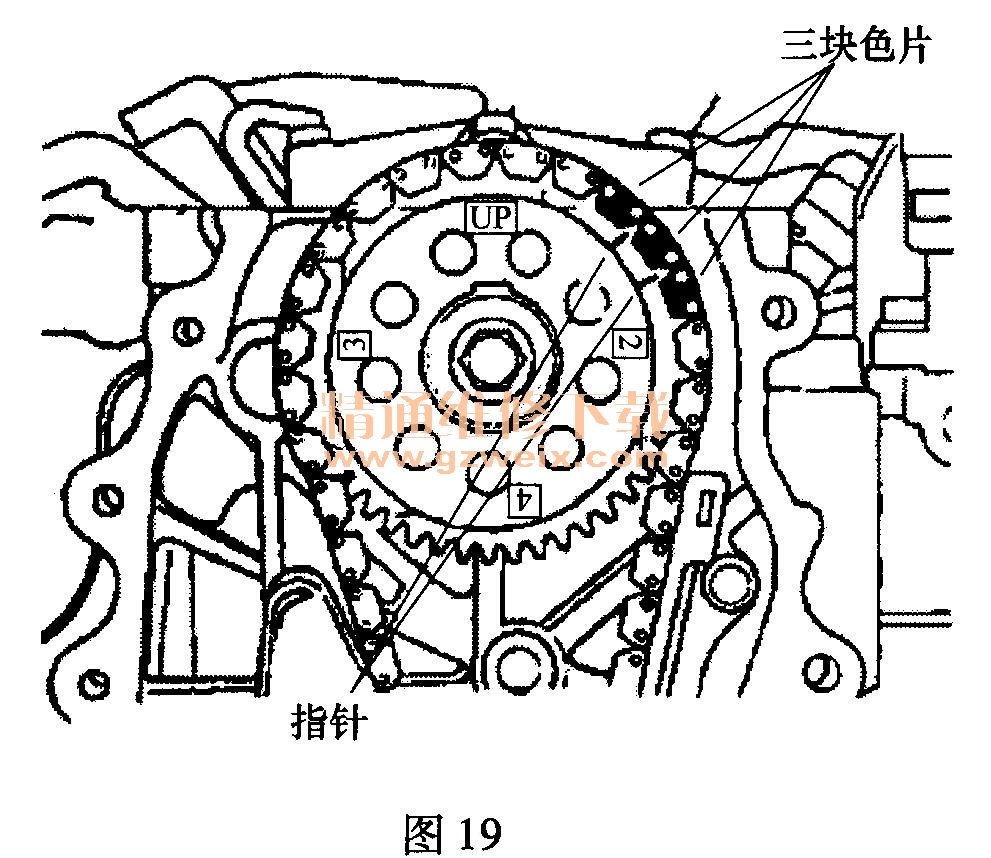

    (4)将无声正时链安装到凸轮轴链轮上,指针要对准三块色片(473 QB型发动机),如图19所示。

    (5)将无声正时链安装到凸轮轴链轮上,指针要与两块色片的中心对齐(473 QA型发动机),如图20所示。

    (6)给张紧链板螺栓的螺纹涂上机油,安装张紧链板组件和导向链板组件,如图21所示。

    (7)安装张紧器座,并轻轻拧上螺栓。
    (8)给张紧器座的滑动面涂上发动机机油。
    (9)顺时针旋转张紧器座,来压紧张紧链板组件,安装剩余的螺栓,并将其锁紧。
    (10)检查正时罩上曲轴前油封有无损坏。如果油封损坏,则更换曲轴前油封。
    (11)将正时罩配合表面、螺栓和螺栓孔上的旧平面密封胶清除。
    (12)清洁正时罩配合表面,并进行干燥。
    (13)将平面密封胶均匀地涂抹在正时罩与缸体配合的面及各孔的内螺纹上。
    (14)安装正时罩。
    (15)安装油底壳。
    (16)安装曲轴带轮及垫片组合件。
    (17)安装缸盖罩。
    (18)安装水泵带轮。
    (19)安装惰轮组合件。
    (20)安装发电机调节臂装配螺栓。
    (21)安装并调整传动带。
