查此保险已经烧毁，可换上保险后上ACC档电后马上又烧毁。



原目分析：

1、点烟器短路；

2、ACC控制的某个用电器故障；

3、线路故障。



排查过程：

      上ACC电烧保险说明ACC继电器下游用电器或线路有搭铁现象。

1、首先检查点烟器及点烟器座无故障。

2、依次断开收音机，大灯继电器，转向轴锁，申动外后视镜G40接插件等ACC继电器下游有关的用电器，从保险输出端测试始终处于搭铁状态，烧保险的问题依旧存在，此时可排除ACC继电器控制下的用电器故障，重点转为排查查线束。

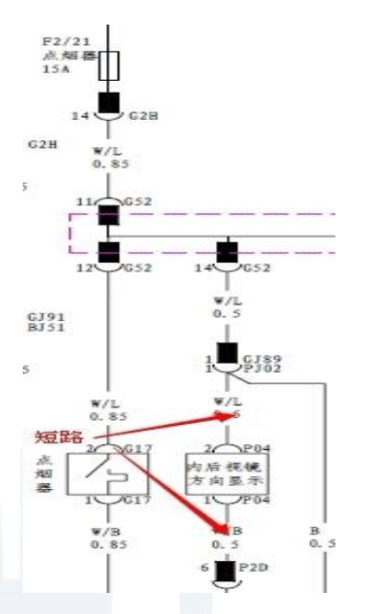

3、当断开仪表板配电盒上的G2H接圈荆时，搭铁现象消失，进一步查看电路图发现G2H-14通过G52短接器不但给点烟器、收音机机、转向轴锁、电动外后视镜供电还给内后视镜方向显示供电，当断开PJ02顺棚线束接插件）时搭铁现象也消失，到此基本确定顶棚线束内的内后视镜方向显示线束搭铁，（但此车是倾配车辆没有内后视镜方向显示功能，当时有点被误导此线束P04接插

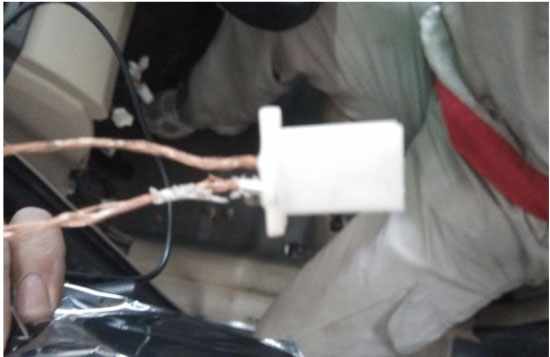

件预留）拆开顶棚后发现内后辛叫境方向显示线束P04接插件附近线束被老制肯破皮导致搭铁，处理线束后翅章排除。



维修小结：对于线路故障一定要熟知电路图，对可能发生故障的点挨个排查，逐步缩小范囤。
