一辆比亚迪L3自动挡轿车。客户反映:该车行驶中发动机故障灯长时间点亮,读取ECM故障码为:踏板位置传感器1信号不合理故障。
故障分析:
1、踏板位置传感器故障
2、相关线束故障
3、发动机ECM故障
排查方法:
1、慢慢踩下油门踏板,读取发动机
数据流无异常,检查由门踏板相关线路无退针、氧化、虚接等现象,检查并无加装、改装,也不存在干扰源。倒换踏板位置传感器并清除故障码,试车50公里后故障重现。
2、重新读取故障码依旧为踏板位置传感器1信号不合理故障,倒换ECM,路试车辆20公里后故障再现。

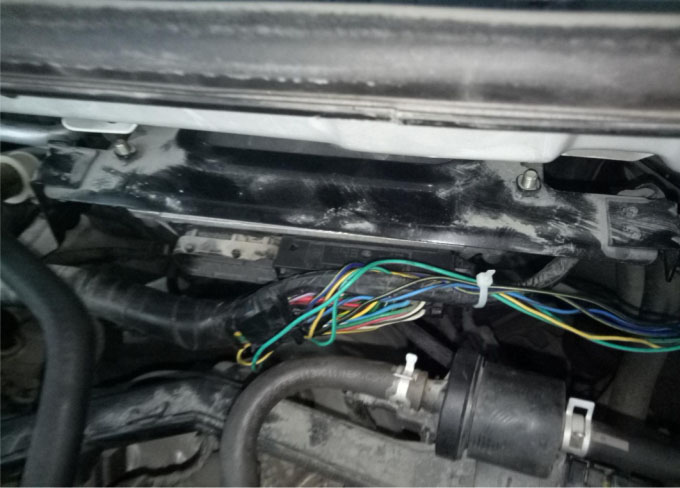

3、综合分析为线束问题,于是从发动机ECM到踏板位置传感器之间采用飞线库接测试,清楚故障码,路试故障未再现,更换发动机线束和仪表板线束,故障排除。
维修小结:解决偶发性故障先从简单到复杂,或者先观察电路图了解其工作原理。
