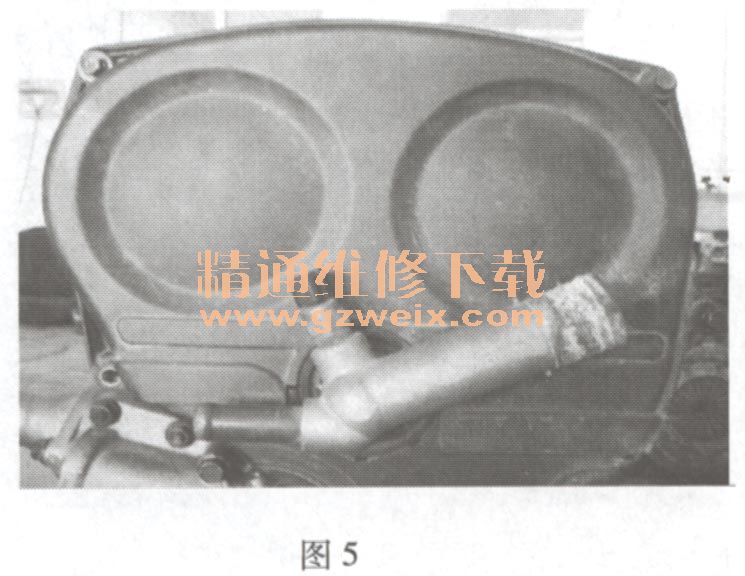

（1）松开发动机正时带上罩盖的固定螺栓，取下正时带上罩盖，如图5所示。

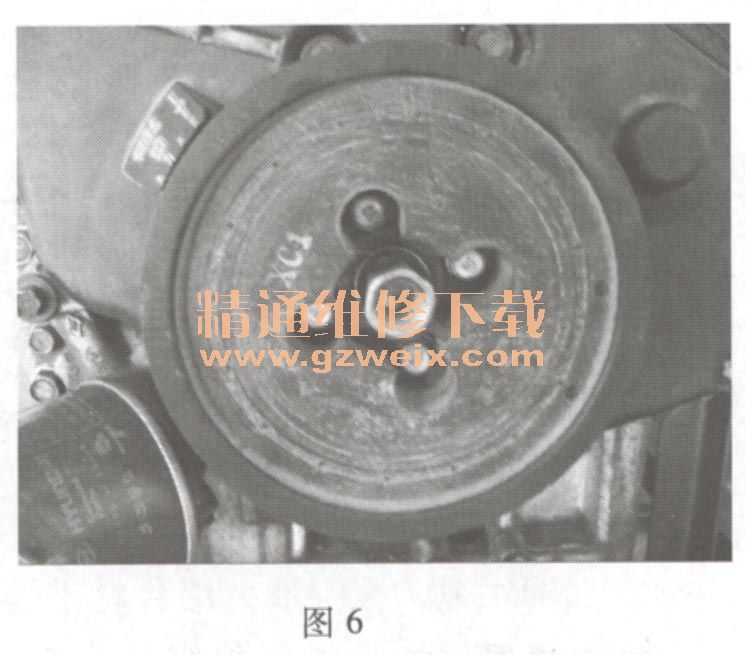

    （2）拆下曲轴带轮的固定螺栓，取下曲轴带轮，如图6所示。

    （3）松开发动机正时带下罩盖的固定螺栓，取下正时带下罩盖，如图7所示。

    （4）顺时针转动发动机曲轴，使1缸活塞到达压缩上止点，对齐正时标记。
    注意：此时，凸轮轴链轮和气缸盖罩的正时标记正好互相对上，凸轮轴链轮的定位销应处在正上侧。

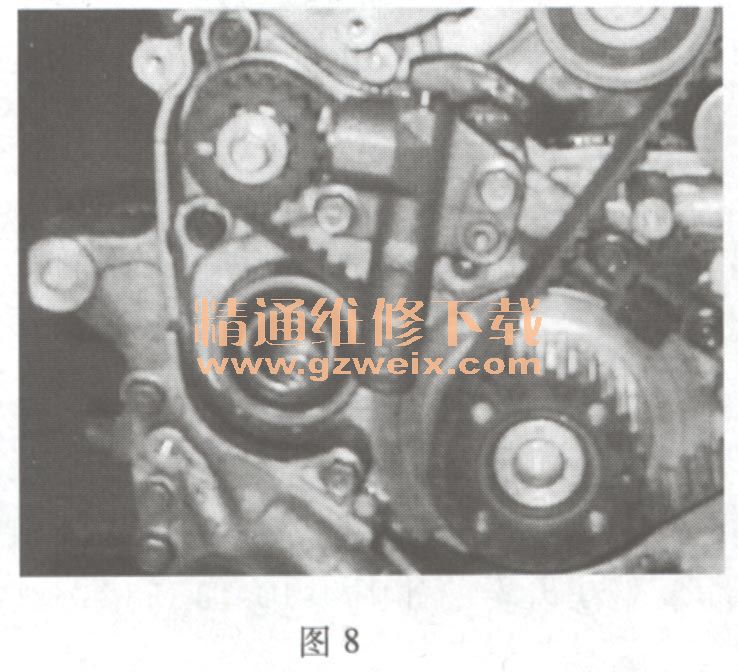

    （5）松开自动张紧器的两个固定螺栓，取下自动张紧器，如图8所示。

    （6）取下松开的正时带。
注意：如果正时带还要重复使用，为确保旋转受力方向不变，应该顺着正时带的旋转方向在正时带上标记一个箭头。
    （7）拆卸凸轮轴正时齿轮固定螺栓，取下凸轮轴正时齿轮，如图9所示。

    （8）松开曲轴位置传感器的两个固定螺栓，取下曲轴位置传感器，如图10所示。
