（9）拆卸机油泵齿轮时，要先拆下发动机机体左侧的一个观察螺塞，然后插入一个直径大约8mm的螺钉旋具，插进60mm左右以卡住左平衡轴，如图11所示。

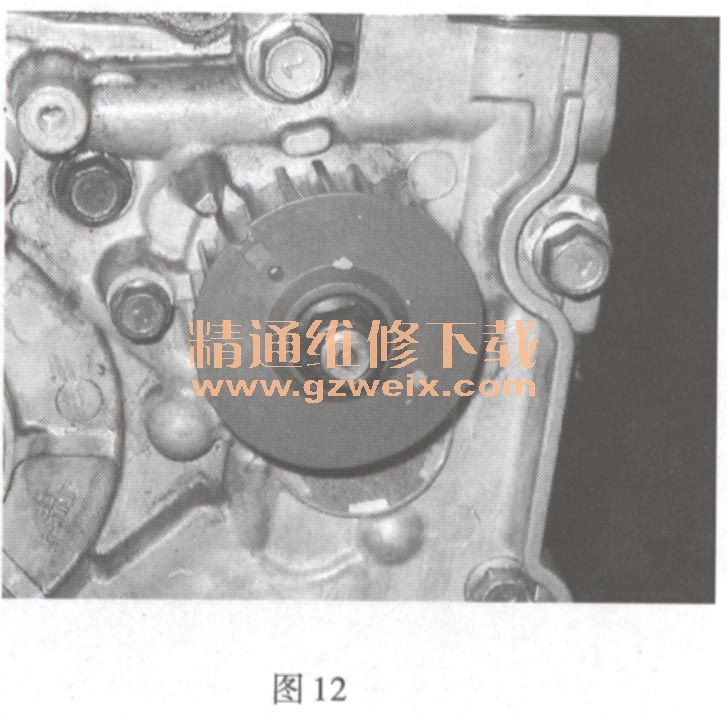

    （10）拆卸机油泵齿轮固定螺栓，取下机油泵驱动齿轮，如图12所示。

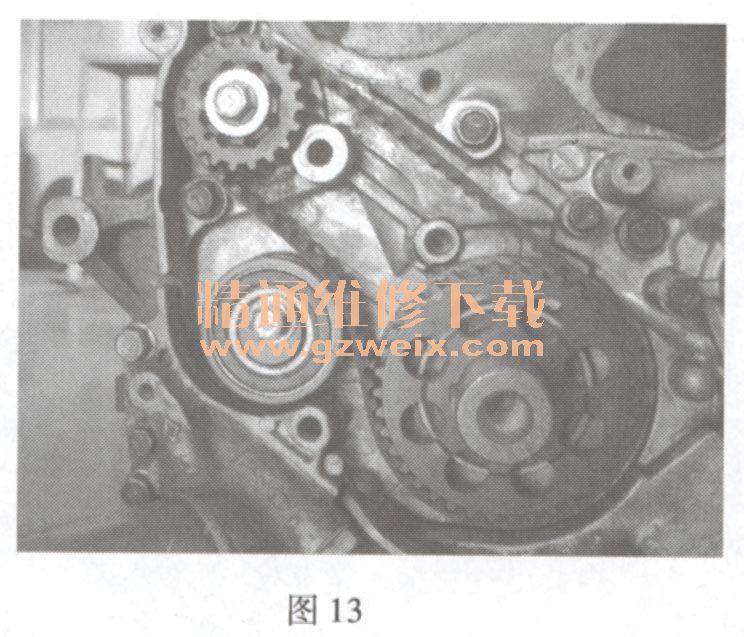

    （11）拧松右平衡轴正时齿轮固定螺栓，松开平衡轴正时带张紧轮螺栓，取下偏心张紧轮，如图13所示。

    (12）取下右平衡轴驱动带，拆下右平衡轴驱动齿轮，如图14所示。

（13）取下曲轴驱动齿轮和信号盘。

    检查
    （1）检查凸轮轴齿轮、曲轴齿轮、张紧轮和惰轮是否有异常磨损、裂纹、损伤，如果有需要则及时更换。
    （2）检查张紧轮和惰轮的旋转阻力和运动噪声，如不正常则及时更换。
    （3）如果张紧轮和惰轮有油脂渗漏，要及时更换。
    （4）检查挺杆头部的磨损和张紧器的损伤情况，如果严重要及时更换。
    （5）测量张紧器挺杆的露出长度，如果大于标准值（14. 5 mm），则更换。
    （6）如图15所示，用台虎钳缓慢地压自动张紧器，如果挺杆很容易就缩回，则张紧器不良，将要更换。

    注意：张紧器必须水平地置于台虎钳上。同时张紧器两端要垫木块或软金属以防损坏。
