奔驰Smart Fortwo（1.0L 132. 9）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-05-09 07:37:12

    适用2011～2012年奔驰Smart Fortwo（1.0L 132. 9）车型
    （一）检查凸轮轴的基本（正时）位置
    (1)拆下气缸盖罩。
    (2)分开右后轮。

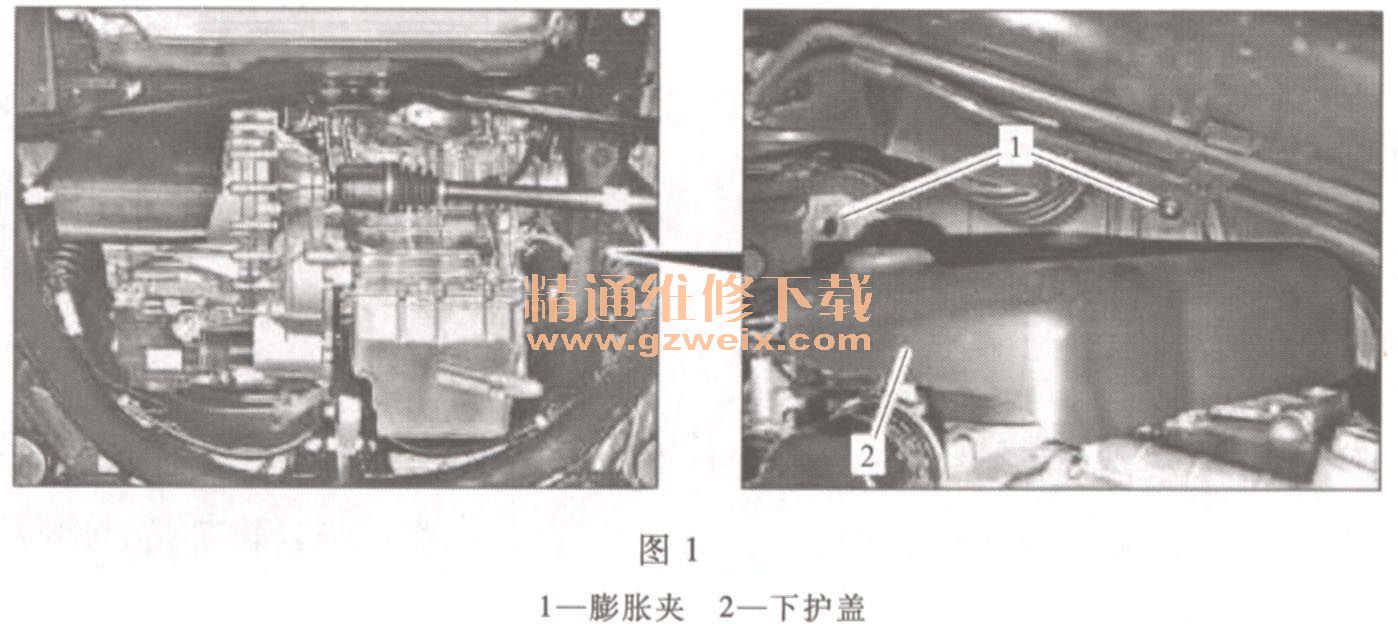

    (3)如图1所示，拆下膨胀夹1,然后拆下护盖2。

    (4)如图2所示，通过曲轴带轮1的中央螺栓2,沿发动机运转方向转动曲轴直到标记（箭头A）可见。

    (5)如图2所示，使用合适的彩色铅笔将曲轴带轮1上的标记（箭头A）转移至曲轴带轮的前侧（箭头B）。
    (6)如图2所示，转动曲轴直到标记（箭头B）与正时箱盖罩3上的标记（箭头C）相一致。
    (7)用举升机降下车辆。

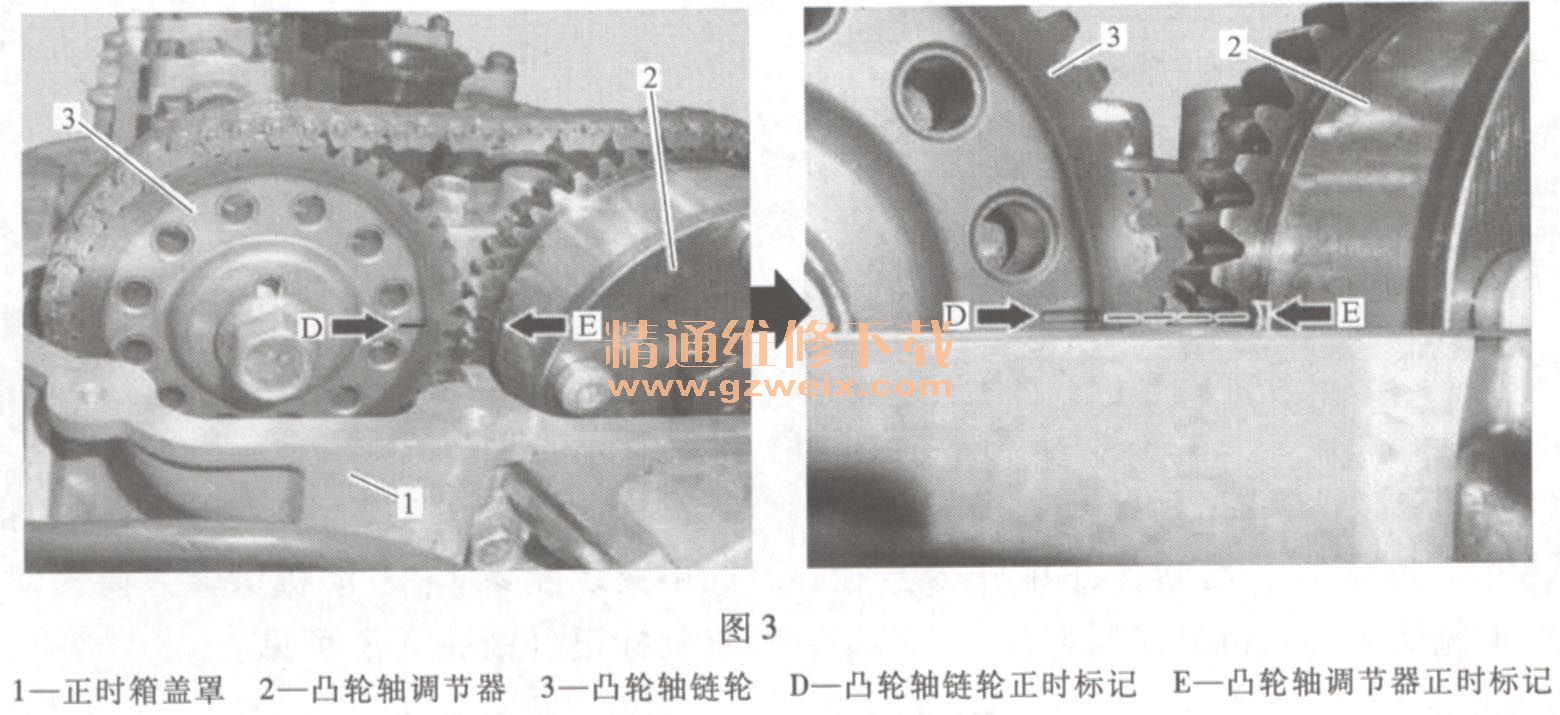

    (8)检查凸轮轴的正时标记：如图3所示，检查凸轮轴调节器2上的标记（箭头E所示）与凸轮轴链轮3上的标记（箭头D所示）是否在正时箱盖罩1的上边缘高度处彼此相对。
