一辆行驶里程约7.6万km的2016年奔驰smart forfour。用户反映:该车仪表中央的多功能显示屏出现文字报警“变速器故障,请去授权服务中心”。

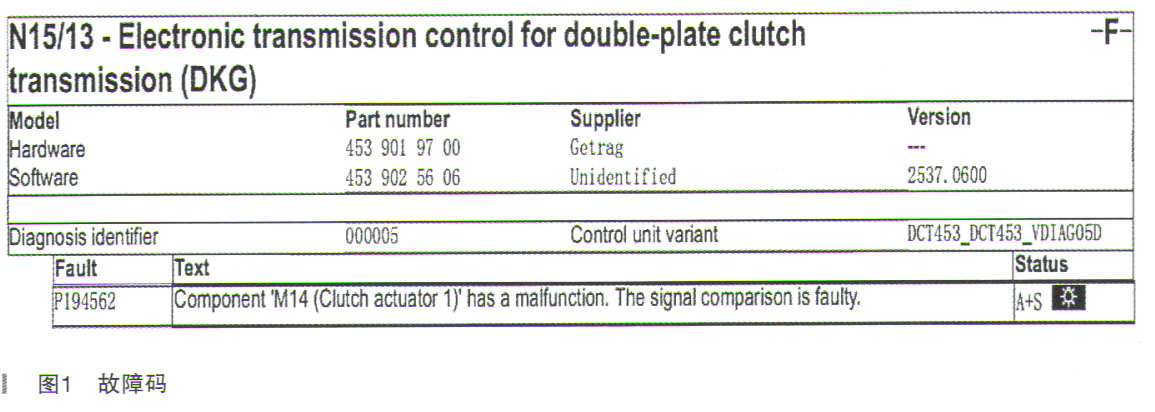

故障诊断:连接诊断仪进行快速测试,发现双离合器变速器控制单元(N15/13)设置了当前状态的故障码(如图1所示):P194562部件M14(离合器促动器1)存在故障,信号比较有故障。

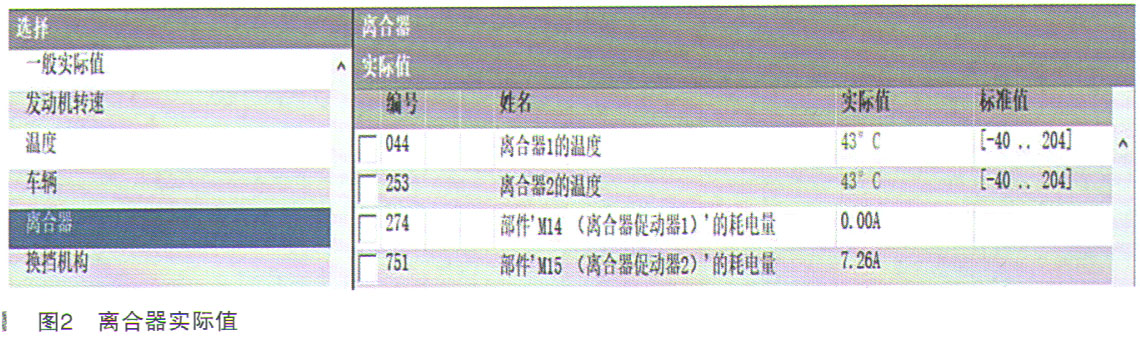

试车发现车辆可以向前和向后行驶,但是通过实际值发现变速器只有2挡、4挡、6挡和倒挡,无法切换到1挡、3挡、5挡的奇数挡;查看N15/13的实际值,发现在P挡、R挡和D挡之间来回切换时,离合器促动器1(M14)的耗电量始终在0.00A附近,很小,而离合器促动器2(M15)的耗电量则可以达到7A左右,如图2所示。
根据故障码和故障现象分析,副变速器1故障,变速器进入应急运行模式,可能的故障原因有:①离合器促动器1(M14)电气故障,很可能是位置传感器电气故障;②离合器促动器1(M14)与双离合器变速器控制单元(N15/13)之间的线路故障或连接器故障,比如腐蚀、松旷或接触不良;③离合器1机械故障,比如压盘推杆或丝杠螺母机构卡滞;④双离合器变速器控制单元(N15/13)电气故障。
根据诊断仪中故障码P194562的故障引导,拔下离合器促动器1(M14)的连接器,检查连接器没有腐蚀或松旷现象;用万用表测量1号脚和5号脚之间的传感器工作电压为5V,正常,如图3所示。

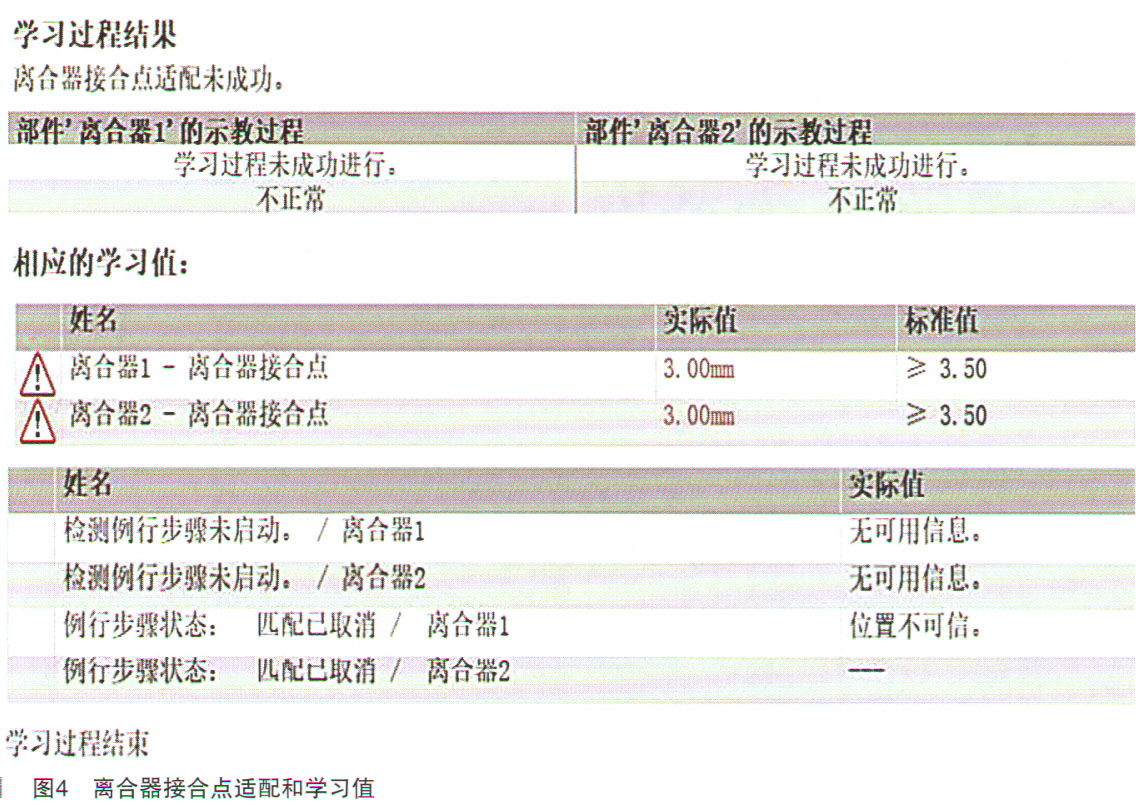

断开双离合器变速器控制单元(N15/13)的连接器,检查连接器没有腐蚀或松旷现象;测量离合器促动器1(M14)与双离合器变速器控制单元(N15/13)之间的线路,导通良好;尝试进行离合器接合点适配,结果为“离合器接合点适配未成功”,相应的学习值的实际值离合器1为“位置不可信”,而离合器2为“---”,如图4所示。
