奔驰smart启动后不能熄火
来源:汽车维修技师  作者:佚名  2018-03-25 09:49:17

    一辆配置自然吸气3缸132发动机、手自一体5速变速器的老款奔驰smart。该车发动机启动后不能熄火

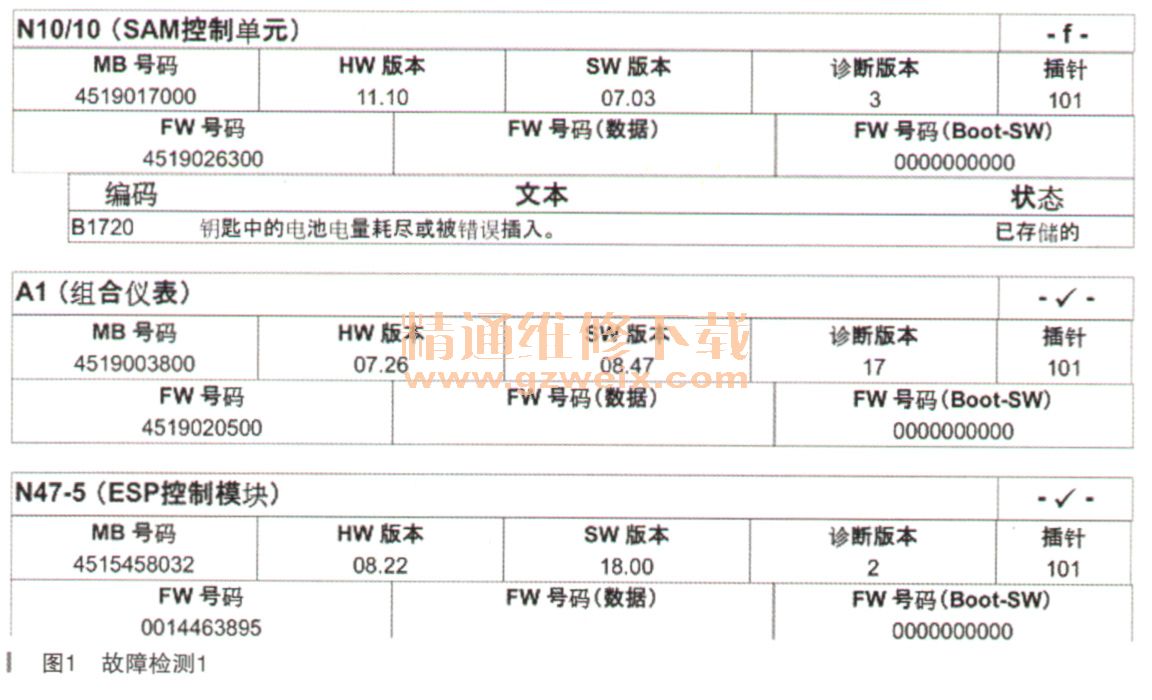

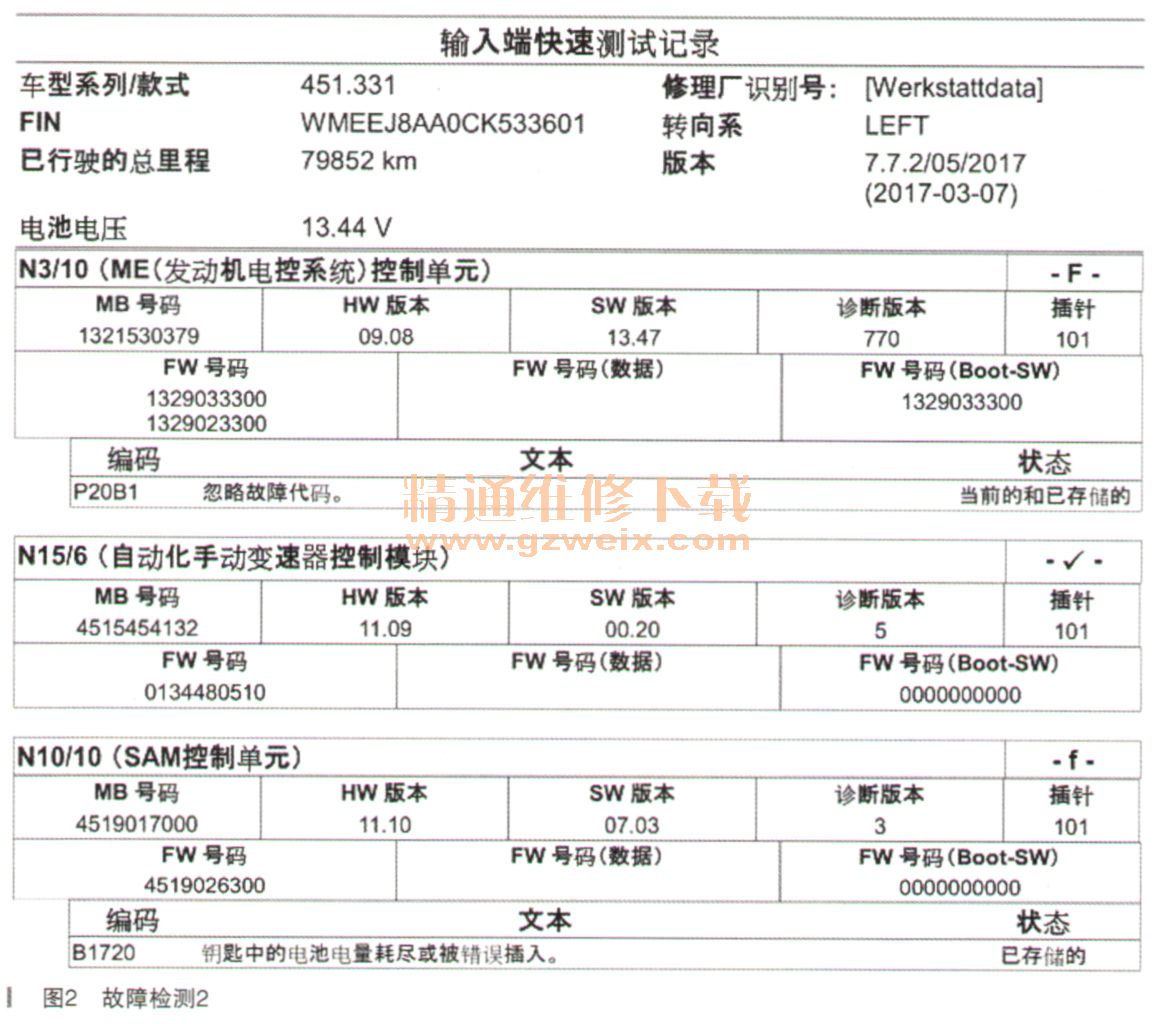

    故障诊断:此车为外地背车回厂,验证故障现象,果不其然,车辆启动后,拔出钥匙车辆不能熄火,仪表无任何的报警,其他功能正常。也是第一次遇到smart这样的奇怪故障,连接奔驰专用诊断仪对电控系统进行快速测试,结果大失所望,并没有期待的相关故障码。如图认图2所示。



    从上面的快速测试分析可知,与启动相关的控制单元没有故障码。要分析故障,必须先弄清楚牵涉故障的相关功能的原理,smart的启动功能原理图如图3所示。

    由原理图分析可知,smart的驾驶授权即启动过程还是相对简单的,钥匙插入点火开关L11,在15火时,把驾驶授权代码通过直接的线路传递给N10/10即SAM控制单元,如果识别代码有效,接下来SAM就会把授权代码传递给发动机控制单元,这样二者一对比,最终通过,那么车辆就能顺利启动了。
    分析了其启动原理,那么该车启动后不能熄火,问题很有可能就出在上面的控制单元及部件当中。结合故障现象,当把钥匙拔出来时,仪表灯还继续亮着,那么问题出现在点火开关和SAM的可能性就非常的大了。点火开关的电路图,如图4所示。

    当把钥匙拔出来时,钥匙的15火还是一直有电。怀疑是点火开关坏掉了。把它拆下来,测量它每个挡位的通断,结果测量一切止常。smart的点火开关是纯机械式的,没有电子部件,是可以对调的。对调其他车的点火开关,结果故障依旧。看来问题不是想象中的那么简单,测量点火开关到SAM的线路没有短路的情况,又把点火开关到SAM的插头在SAM处拔掉测量,发现其插头处的15火也一直有电,那么问题就相对简单了,问题一定出在SAM处。
