奔驰SMART加装驾驶室辅助时钟和转速表
来源:汽车维修技师  作者:佚名  2018-08-30 10:16:48



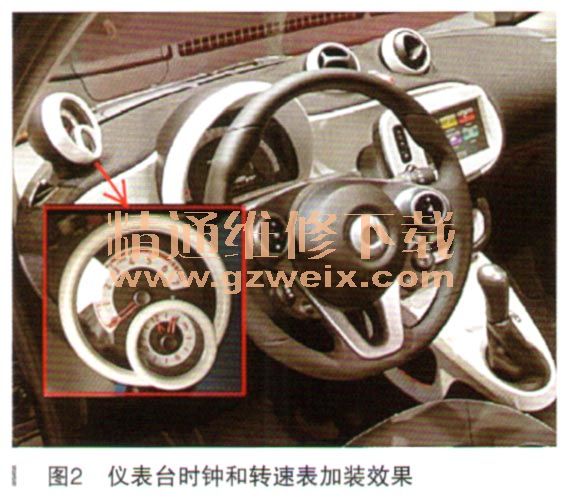

    加装说明:在新上市的奔驰新款车型SMART中,仪表台外面时钟和转速表是独立的,如图1所示,但是别小看这块表,这个时钟和转速表只有0.9T的车型才会有,效果如图2所示。



    很多SMART车主为了个性化的需要,会选择升级车辆。我们可以为车主加装带驾驶室时钟和转速表的辅助仪表,这个小部件个性十足,上方为转速表,下方则是个小型可爱的时钟,整体看上去同样是充满了童趣,也符合年轻人喜爱的“个性”。因为有市场的需求,所以在此和大家分享一下奔驰新款SMART加装带驾驶室时钟和转速表的辅助仪表的方法和具体步骤。此加装适用于型号453.0##(453.09除外)1#,453.3##(453.39除外)1#,453.4##(453.49除外)1#。
    加装步骤:此步骤总体来说分为两大类即拆卸和安装(如图3所示)。

    那么我们先来说拆卸部分:
    1.朝方向盘方向松开饰板(2)。
    2.稍稍提起带通风口的饰件(3)区域内的护盖(1),然后松开带通风口的饰件(3)。
    3.拆下仪表板的侧镶板。
    4.松开护盖(4)。
    以下的步骤为安装部分:
    1.将辅助仪表(A15)的线束穿过仪表板的开口,护盖(4)之前已安装在开口中。
    2.将黑色4针连接器(12)布置到车辆线束的黑色4针插头上。车辆线束的黑色4针插头位于仪表板上之前已拆下的侧饰条下方。
    3.将黑色4针连接器(12)连接到车辆线束的黑色4针插头上(原车在12位置有预留插头);若无预留插头,请按照电路图接线,如图4所示。

    4.安装辅助仪表(A15)并用螺钉/螺栓(14)紧固。
    5.安装其他零部件。
    6.删除在线车辆数据卡中的专用设备未装配辅助仪表(驾驶室时钟和转速表)/代码(V86);或者用奔驰工程师软件直接删除代码V86。
    7.将特殊装备输入到在线车辆数据卡中装配辅助仪表(驾驶室时钟和转速表)/代码V31;或者用奔驰上程师软件直接添加代码V31。
    8.通过软件校准编号(SCN)进行类型编码;使用奔驰工程师操作时,不需要此步骤。
    9.检验并进行辅助仪表(A15)的功能测试。
    10.检验所有部件安装是否到位,执行行驶功能测试,查看时钟和转速表是否工作正常。以上就是加装的所有步骤,如有不妥之处,欢迎各位汽车界大师批评指正。

相关资料:2018年5月奔驰维修系统WIS
