适用2011～2012年斯巴鲁森林人（2. 0L H4DO）车型
    （一）拆卸方法
    1．正时链条（右）
    (1)拆下链罩。
    (2)转动曲轴，将曲轴链轮、右进气凸轮轴链轮和右排气凸轮轴链轮的对齐标记对准图1中箭头所示的位置。

    注意：如果对齐标记与图中所示的位置对准，则曲轴键位于6点钟位置。
    (3)按下右链条张紧器杆，将2. 5 mm直径的限位器销或六角头扳手插入右链条张紧器的限位器销孔中，固定柱塞A，如图2所示。

    (4)拆下右链条张紧器，然后拆下右链条张紧器杆A，如图3所示。

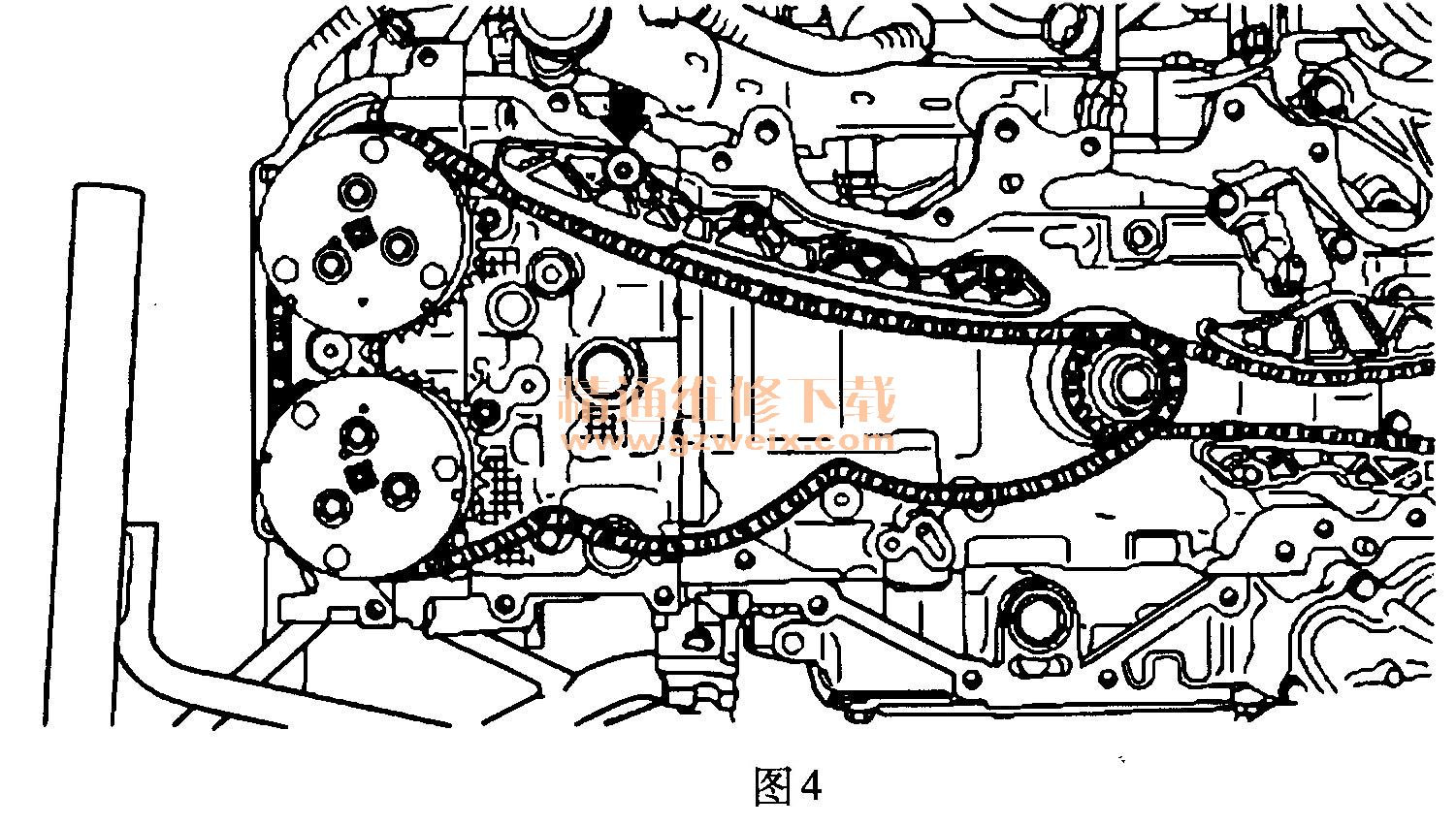

    (5)拆下右链条导向装置，然后拆下右正时链条，如图4所示。

    2．正时链条（左）
    (1)拆下正时链条（右）。

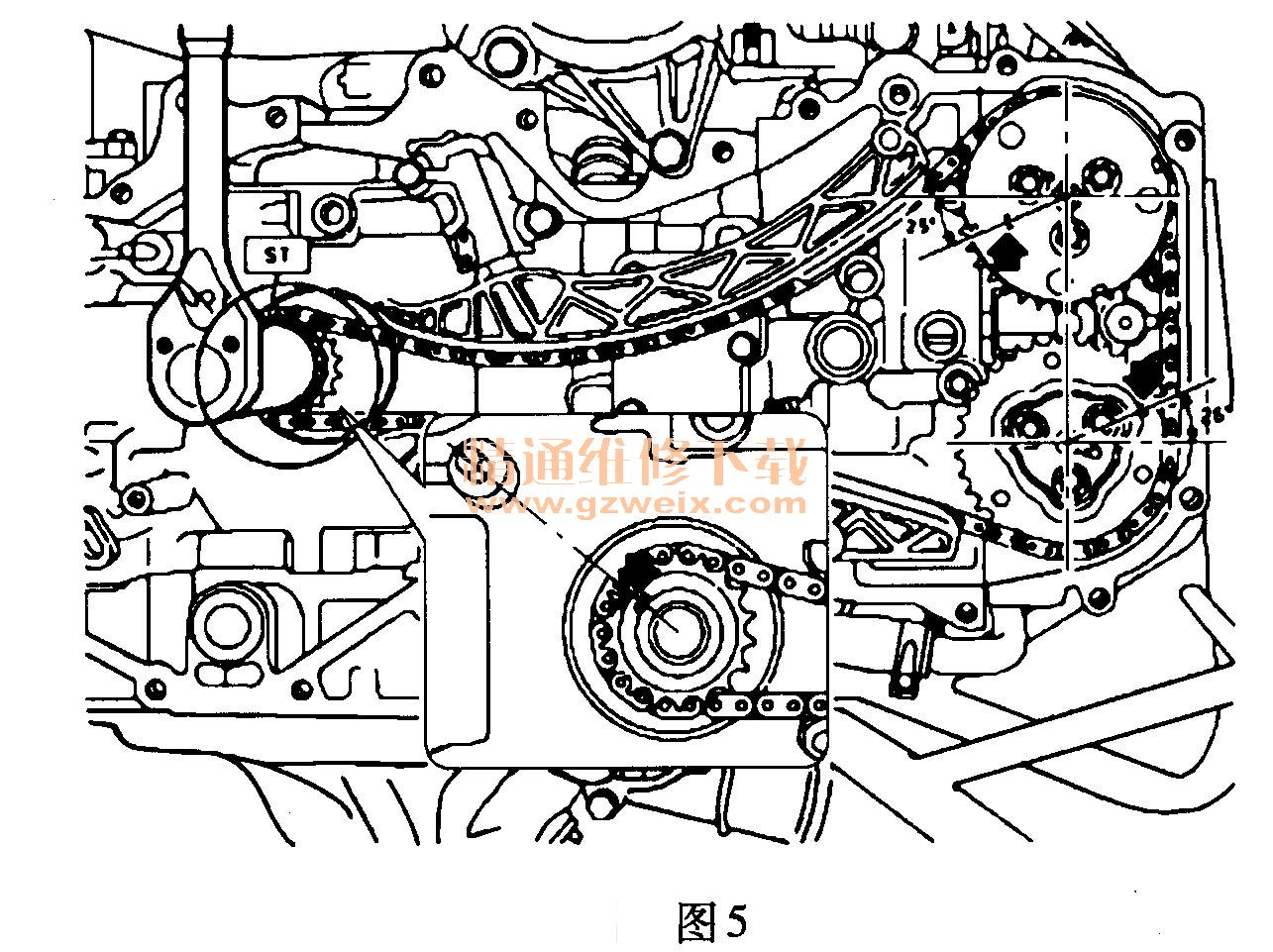

    (2)转动曲轴，将曲轴键、左进气凸轮轴链轮和左排气凸轮轴链轮的对齐标记对准图5中箭头所示的位置。

    (3)按下左链条张紧器杆，将2. 5mm直径的限位器销或六角头扳手插入左链条张紧器的限位器销孔中，固定柱塞A，如图6所示。

    (4)拆下左链条张紧器，然后拆下左链条张紧器杆A，如图7所示。

    (5)拆下左缸体的0形圈，如图8所示。

    (6)拆下左链条导向装置，然后拆下左正时链条，如图9所示。

    (7)将曲轴顺时针转动约200°，使曲轴链轮的对齐标记对准图10中箭头所示的位置。

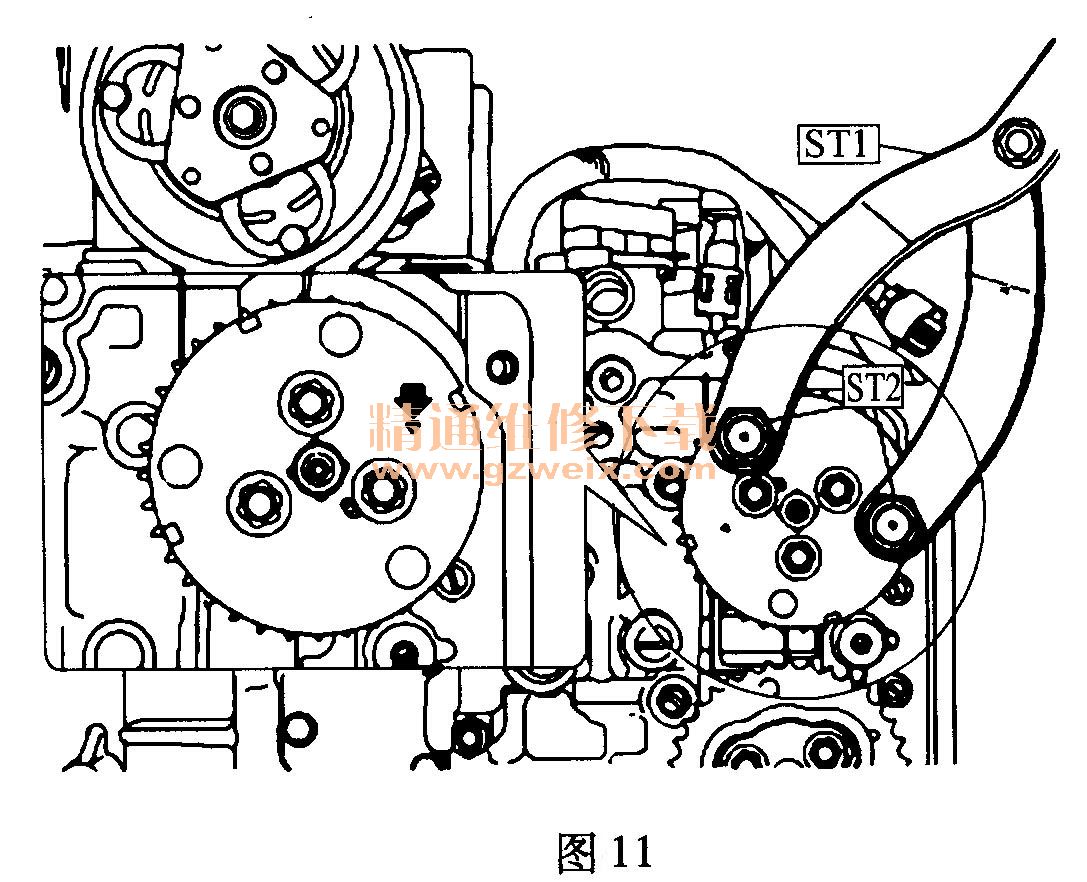

    (8)将左进气凸轮轴链轮转动约180°使左进气凸轮轴链轮的对齐标记对准图11中箭头所示的位置（零升程位置）。
