斯巴鲁森林人(2. 0L H4DO)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-21 13:03:07

(二)安装方法
    1.正时链条(左)
    (1)准备安装左链条张紧器。

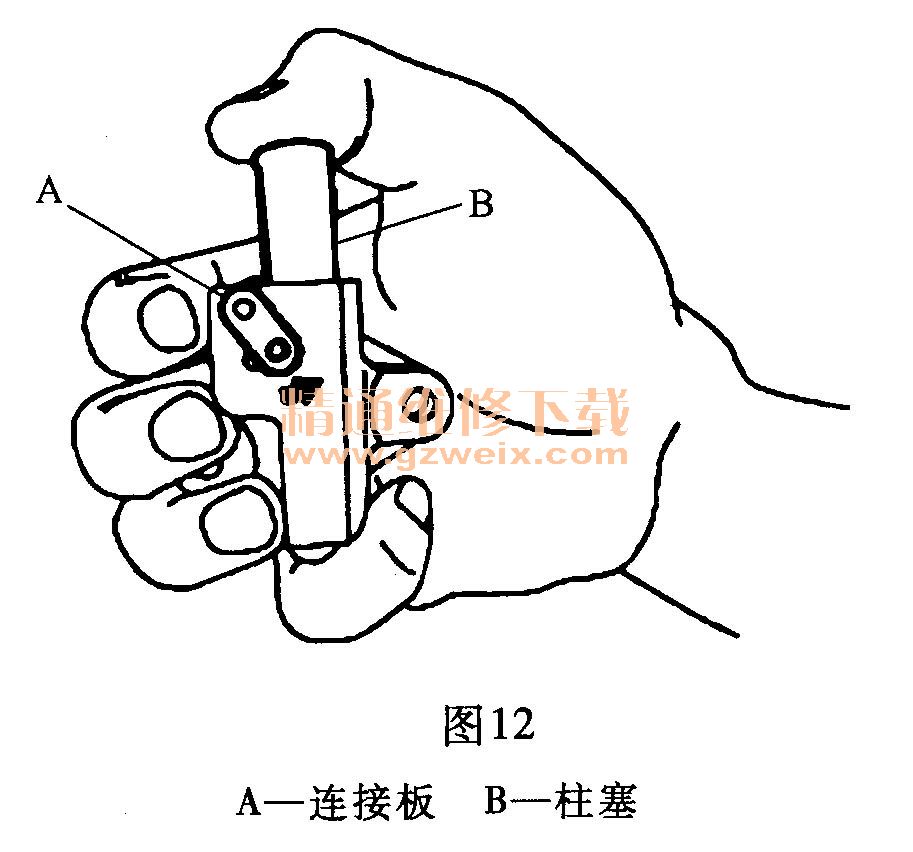

    1)按箭头方向移动连接板A以压入柱塞B,如图12所示。

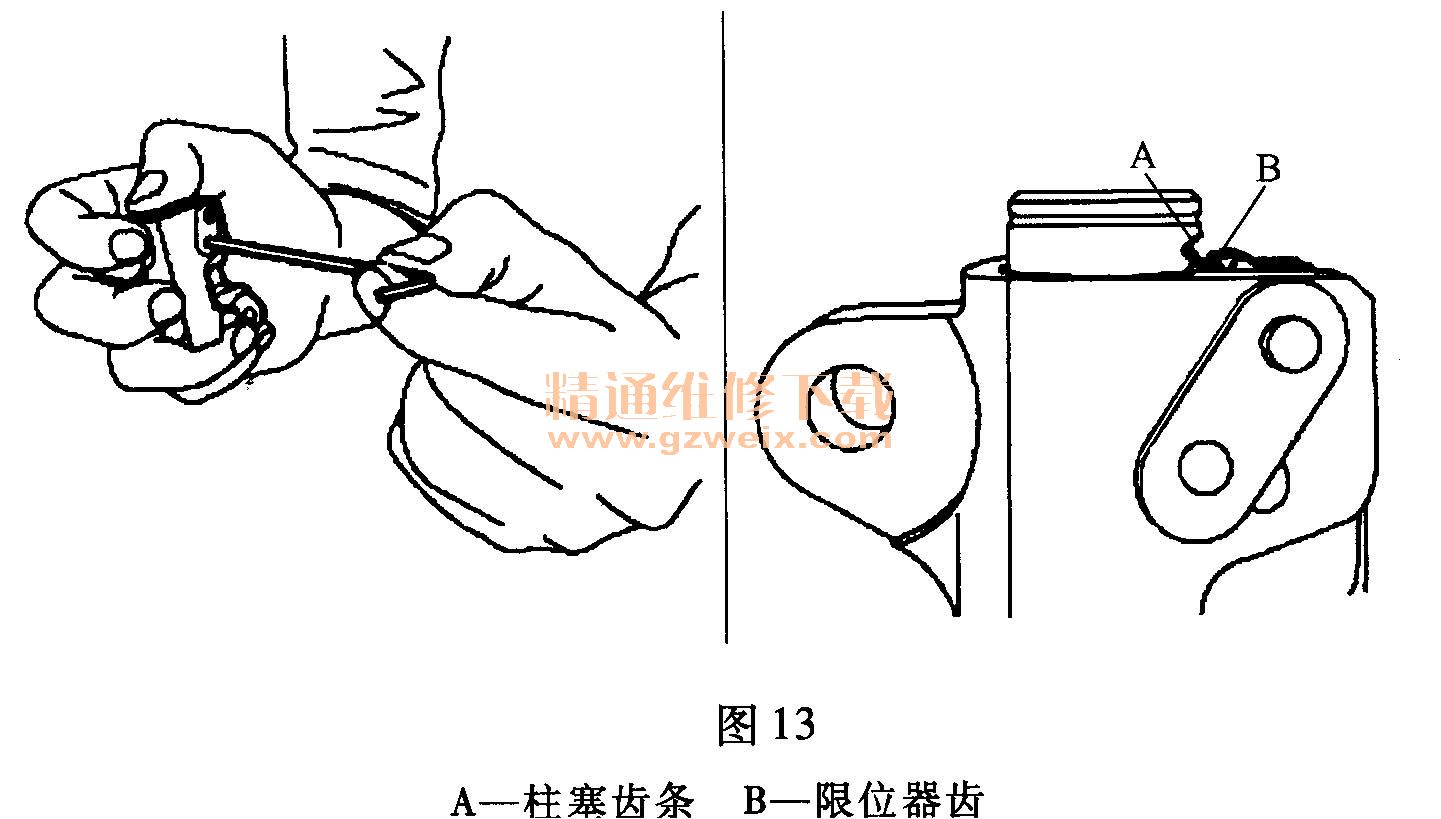

    2)用2. 5mm直径的限位器销或六角头扳手插入限位器销孔,固定柱塞,如图13所示。

    注意:如果连接板上的限位器销孔和链条张紧器上的限位器销孔没有对准,则检查柱塞齿条A的首个槽口是否与限位器齿B啮合。如果没有啮合,则稍稍缩回柱塞以使柱塞齿条A的首个槽口与限位器齿B啮合。
    (2)检查曲轴链轮是否位于图14中箭头所示的位置。如果未对准,则转动曲轴,将曲轴链轮正时标记对准图中箭头所示的位置。

    注意:需要执行此步骤以防气门和活塞在下一步中相互接触。
    (3)转动左进气凸轮轴链轮,将正时标记对准图15中箭头所示的位置。

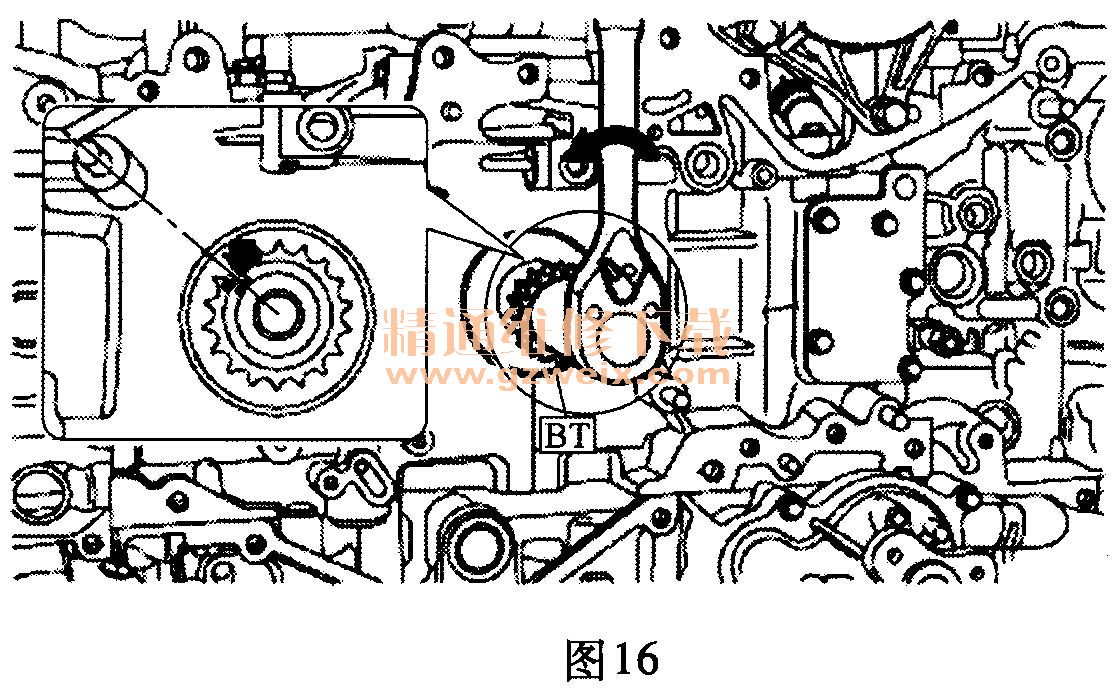

    (4)将曲轴逆时针转动约200°,使曲轴键的对齐标记对准图16中箭头所示的位置。

    注意:切勿顺时针转动,因为气门和活塞可能会接触。
    (5)将左排气凸轮轴链轮的对齐标记对准图17中箭头所示的位置。

    (6)安装左正时链条和左正时链条导向装置,如图18所示。

    1)将正时链条标记(黄色)与曲轴链轮的对齐标记相匹配。
    2)将正时链条标记(橙色)与左进气凸轮轴链轮的正时标记相匹配。
    3)将正时链条标记(橙色)与左排气凸轮轴链轮的正时标记相匹配。
    4)安装左正时链条导向装置。
    (7)将O形圈安装到左缸体内。
    (8)安装左链条张紧器杆和左链条张紧器。
    (9)从左链条张紧器中拉出限位器销。
    (10)顺时针转动曲轴并确保没有异常状况且左侧气门正时标记对齐。
    2.正时链条(右)
    (1)安装左正时链条。
    (2)准备安装右链条张紧器。

    1)按箭头方向移动连接板A以压入柱塞B,如图12所示。
    2)用2. 5mm直径的限位器销或六角头扳手插入限位器销孔,固定柱塞,如图19所示。

    注意:如果连接板上的限位器销孔和链条张紧器上的限位器销孔没有对准,则检查柱塞齿条A的首个槽口是否与限位器齿B啮合。如果没有啮合,则稍稍缩回柱塞以使柱塞齿条A的首个槽口与限位器齿B啮合。

    (3)转动曲轴,将曲轴链轮、左进气凸轮轴链轮和左排气凸轮轴链轮的对齐标记对准图20中箭头所示的位置。
