注意：如果对齐标记与图中所示的位置对准，则曲轴键位于6点钟位置。

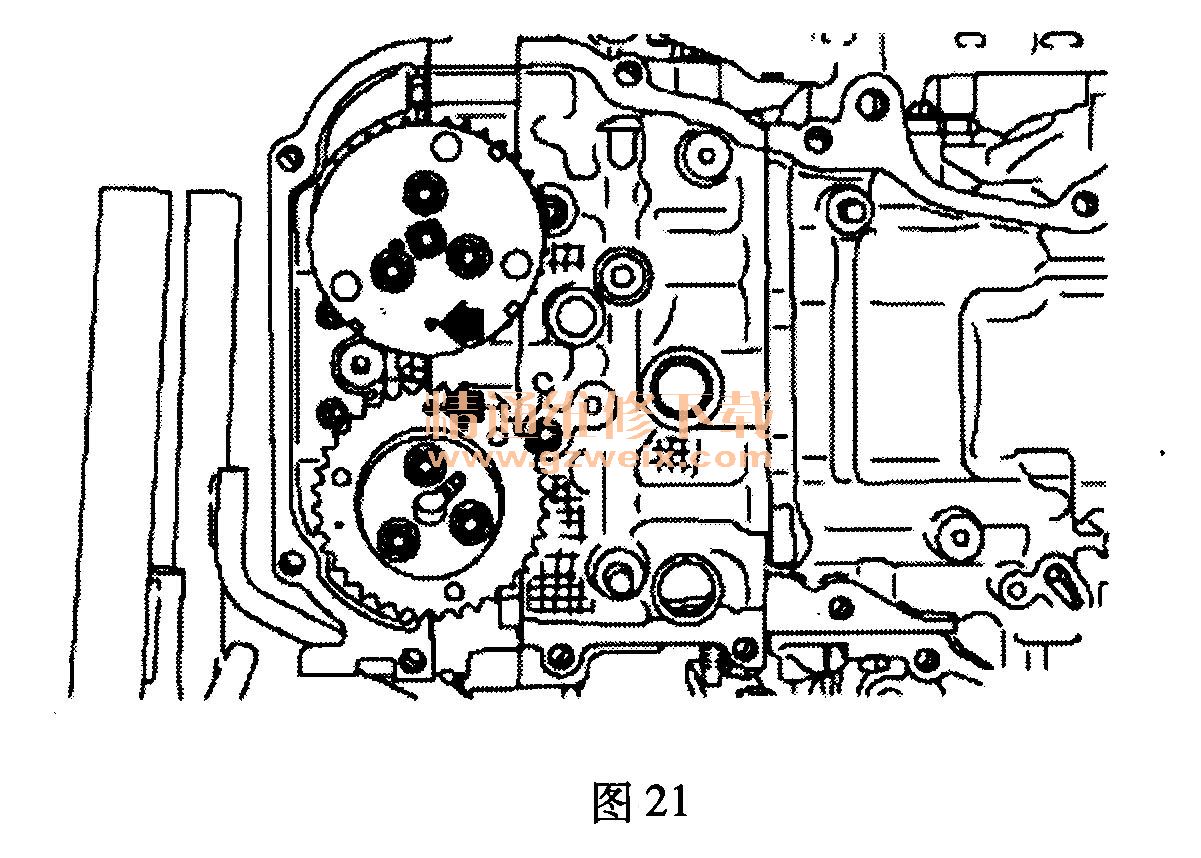

    (4)将右进气凸轮轴链轮和右排气凸轮轴链轮的对齐标记对准图21中箭头所示的位置。

    注意：为防止气门损坏，请仅在零升程范围（可用手轻微转动的范围）内转动右进气凸轮轴链轮和右排气凸轮轴链轮。
    (5)安装右正时链条和右正时链条导向装置，如图22所示。

    1)将正时链条标记（黄色）与曲轴链轮的对齐标记相匹配。
    2)将正时链条标记（橙色）与右进气凸轮轴链轮的正时标记相匹配。
    3)将正时链条标记（橙色）与右排气凸轮轴链轮的正时标记相匹配。
    4)安装右正时链条导向装置。
    (6)安装右链条张紧器杆和右链条张紧器。
    (7)从右链条张紧器中拉出限位器销。
    (8)顺时针转动曲轴两圈，确保气门正时正确。
    (9)安装链罩。
