丰田汉兰达（3.5L 2GR-FE）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-05-23 15:22:32

4)如图71所示，对准标记板和正时标记，并将链条安装到曲轴正时链轮上。

    提示：曲轴标记板为黄色。
    5)暂时紧固带轮固定螺栓。
    6)顺时针转动曲轴，将其定位至右侧缸体孔径中心线（TDC／压缩）位置，如图53所示。
    (11)安装链条张紧器导板。
    (12)安装1号链条张紧器总成。

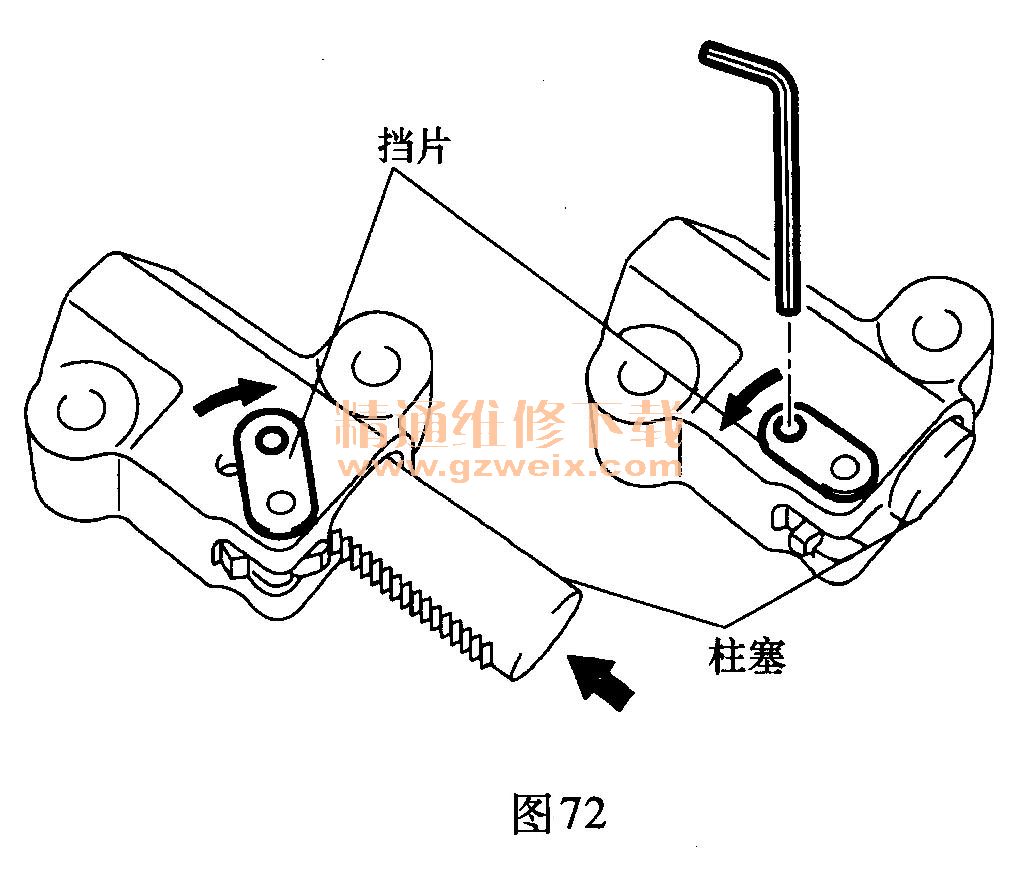

    1)向上移动挡片以松开锁，推入张紧器，如图72所示。

    2)向下移动挡片以卡紧锁，扳手插入挡片孔。
    3)用2个螺栓安装1号链条张紧器总成。
    4)从1号链条张紧器总成上拆下六角扳手，如图52所示。
    (13)检查并确认各凸轮轴正时标记位于如图47所示的部位。如果气门正时错位，则重新安装正时链条。

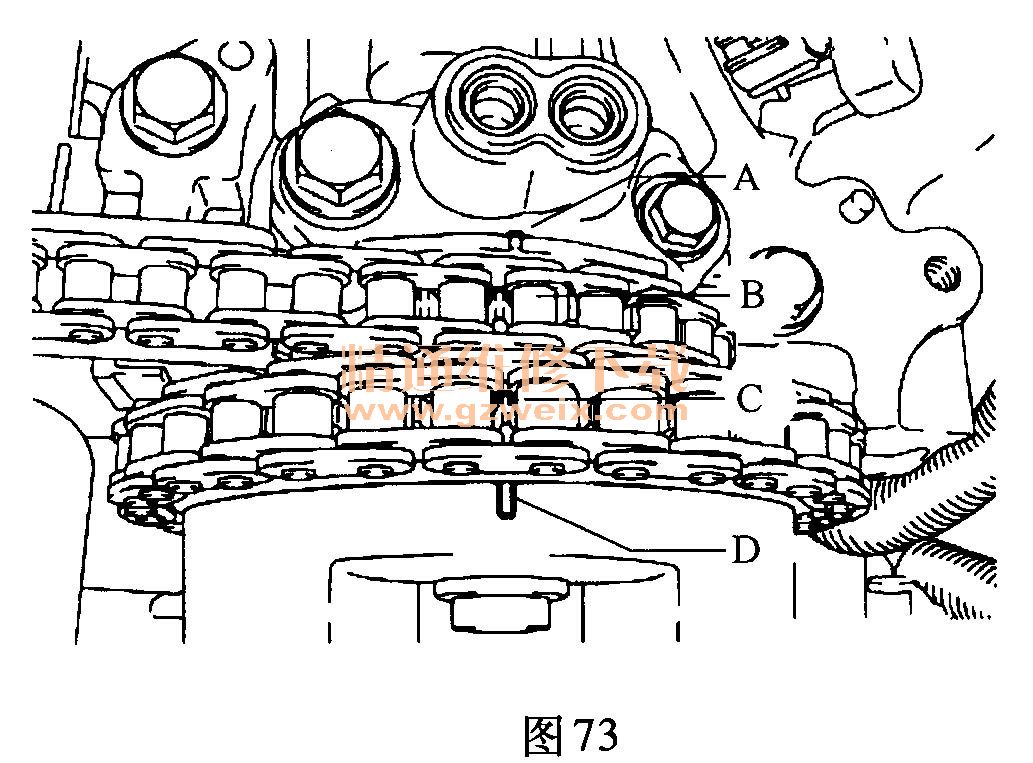

    提示：检查进气凸轮轴的正时标记时，务必在标记B, C和D位于同一直线处时检查标记A，如图73所示。如果从其他任何观察点检查标记，则不能正确检查。
