适用2008～2012年丰田雅力士（1. 3L 2NZ-FE）车型
    （一）拆卸方法
    (1)断开蓄电池负极电缆。
    (2)拆下右前车轮。
    (3)拆卸发动机右前下盖。
    (4)放出发动机机油。
    (5)放出发动机冷卸液。
    (6)拆下2号气缸盖罩。
    (7)卸下风扇和发电机V形带。
    (8)卸下发电机总成。
    (9)拆下1号点火线圈。
    (10)断开通风软管。
    (11)断开2号通风软管。
    (12)拆卸气缸盖罩分总成。
    (13)拆卸右前发动机安装的绝缘器组件。
    (14)拆卸曲轴减振器总成。
    (15)拆下曲轴位置传感器。
    (16)拆卸凸轮轴正时机油控制阀总成。
    (17)拆卸水泵带轮。
    (18)拆卸水泵总成。
    (19)拆卸横置发动机的安装支架。
    (20)拆卸机油泵总成。
    (21)拆卸机油泵密封件。
    (22)按下列方法拆卸链条张紧器总成。
    1)向上拉止动板，并保持其解锁状态，如图74所示。

    2)当张紧器的柱塞解锁时，将其推到底部，如图75所示。

    3)当柱塞被推到底部时，拉下止动板以锁止柱塞，如图76所示。

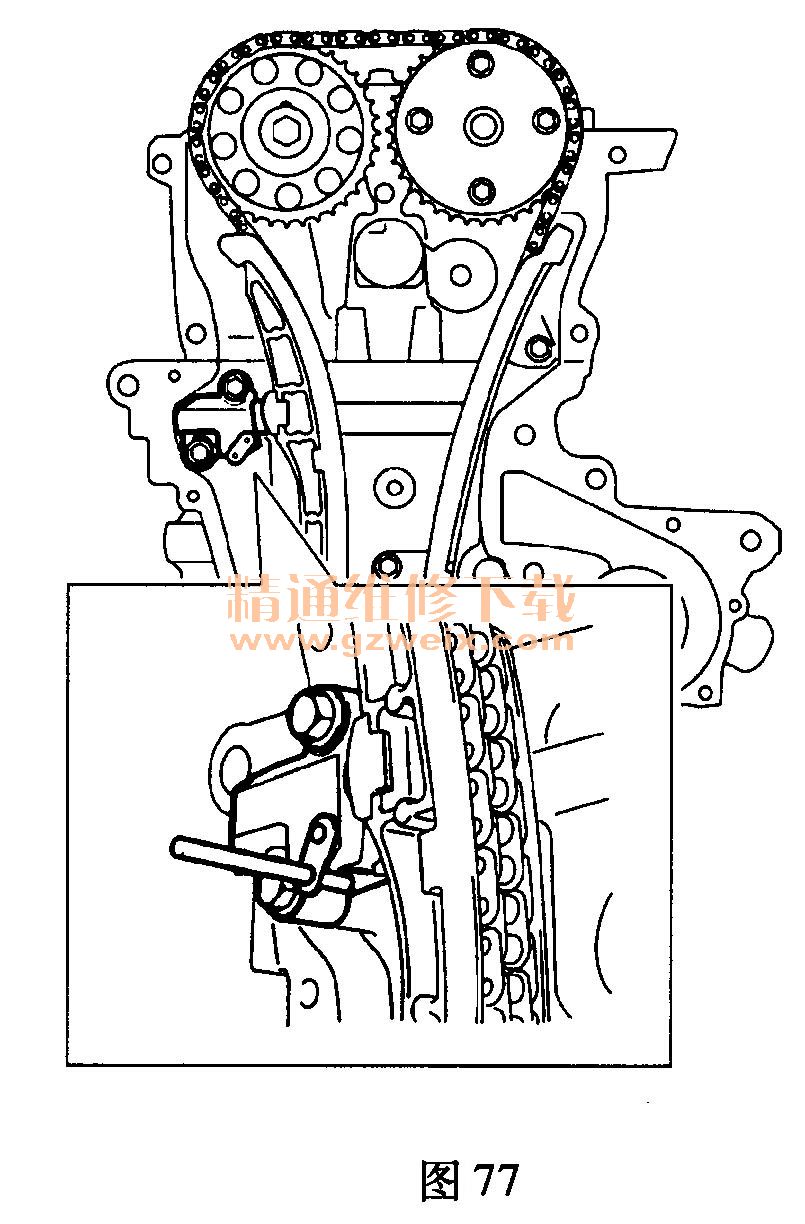

    4)将直径为3mm的销插入止动板孔中以锁止柱塞，如图77所示。

    5)拆下2个螺栓和链条张紧器，如图78所示。

    (23)拆卸链条张紧器滑轨，如图79所示。

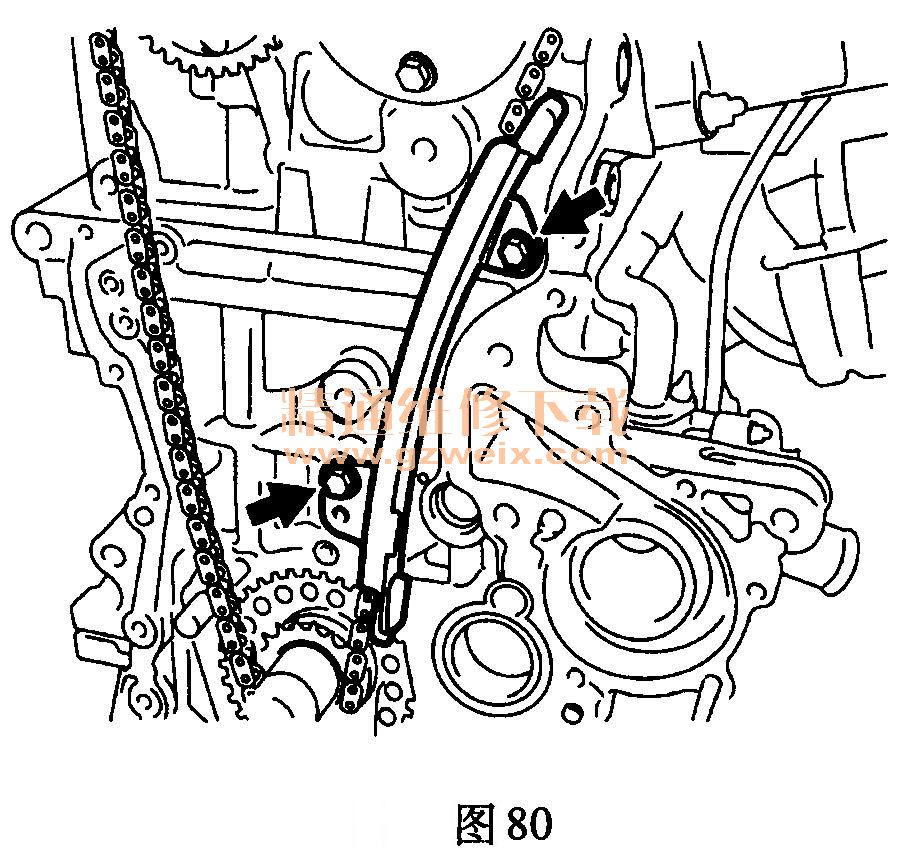

    (24)拆下2个螺栓和链条振动阻尼器，如图80所示。

    (25)拆卸链条分总成。
