(8)拆卸张紧链轮总成。

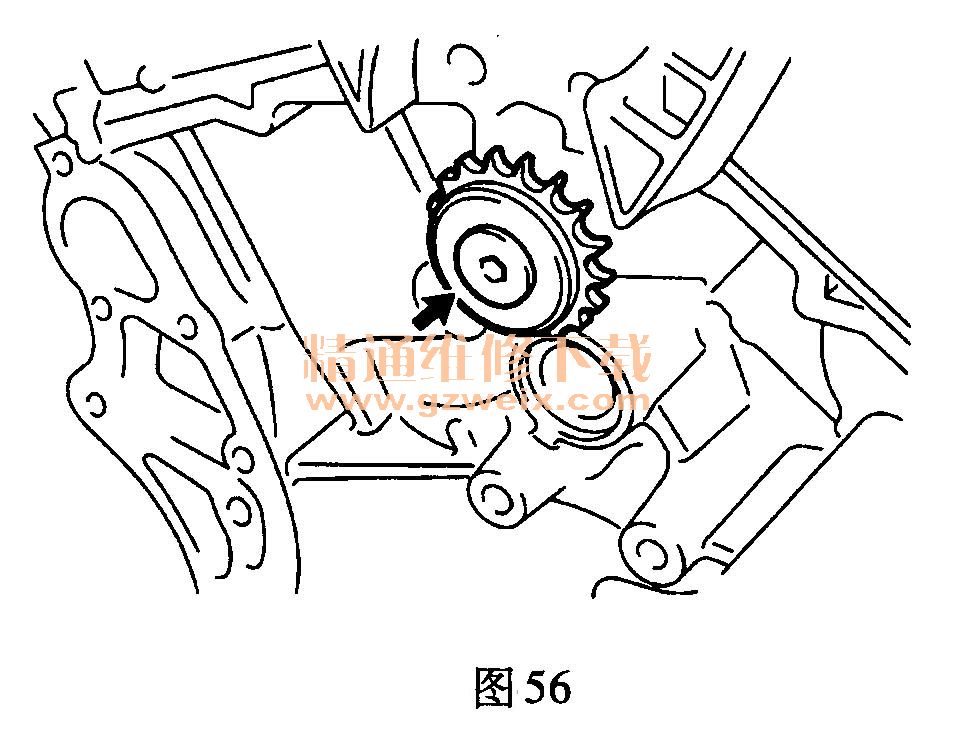

    用10mm六角扳手拆下2号惰轮轴、紧链轮总成和1号惰轮轴，如图56所示。

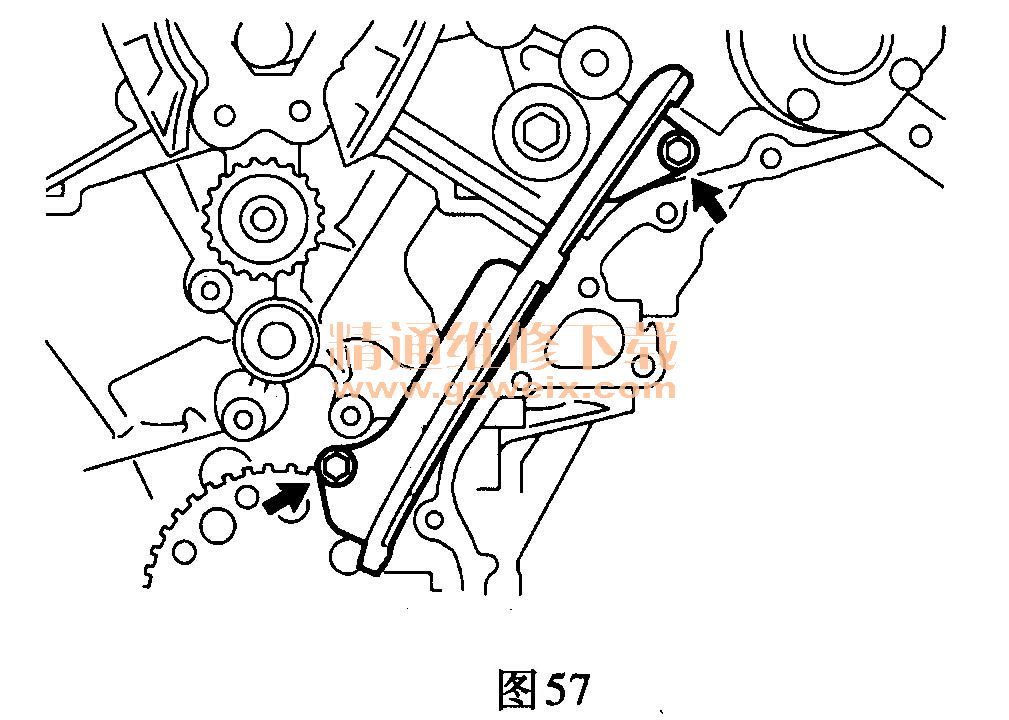

    (9)拆下2个螺栓和1号链条振动阻尼器，如图57所示。

    (10)拆下2个2号链条振动阻尼器。
    (11)拆卸曲轴正时链轮，如图58所示。

    1)从曲轴上拆下曲轴正时链轮。
    2)从曲轴上拆下2个曲轴键。 (12)拆卸凸轮轴正时齿轮和2号链条张（B1）。

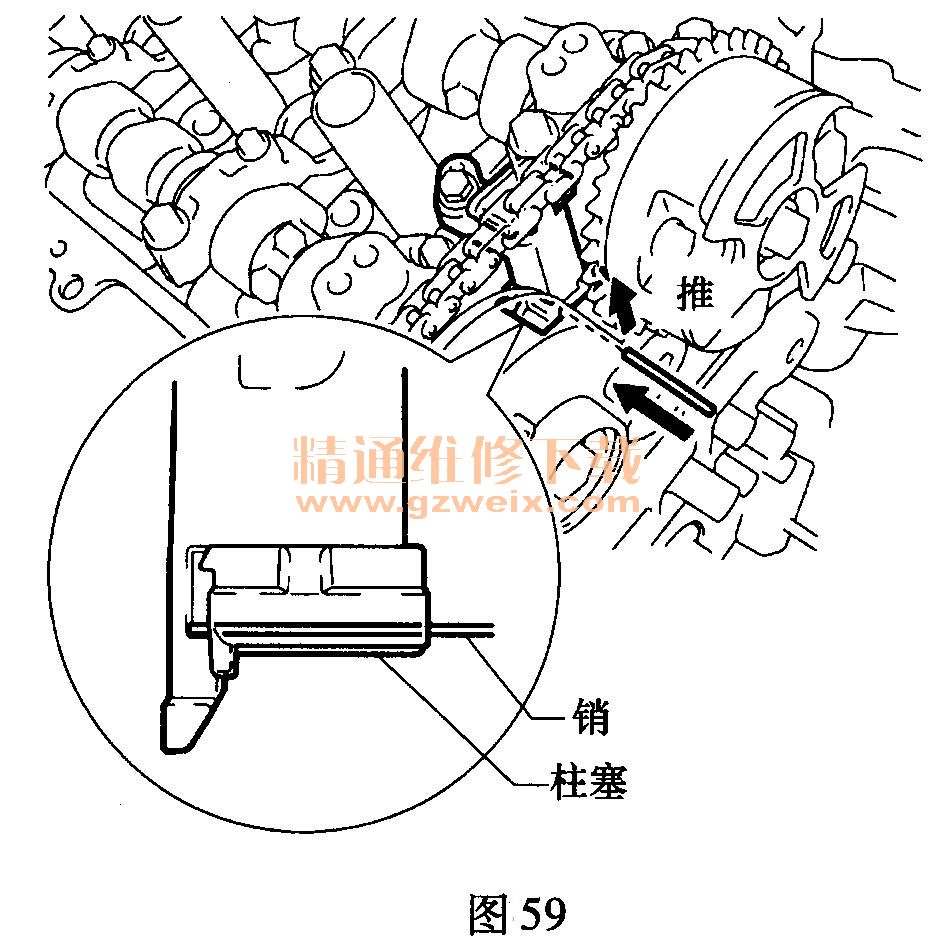

    1)升高2号链条张紧器总成的同时，将直径为1. 0mm的销插入孔中以将其固定，如图59所示。

    2)用专用工具固定住各凸轮轴的六角部位，松开凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成的螺栓，如图60所示。

    3)拆下2个螺栓、凸轮轴正时齿轮总成和2号链条。

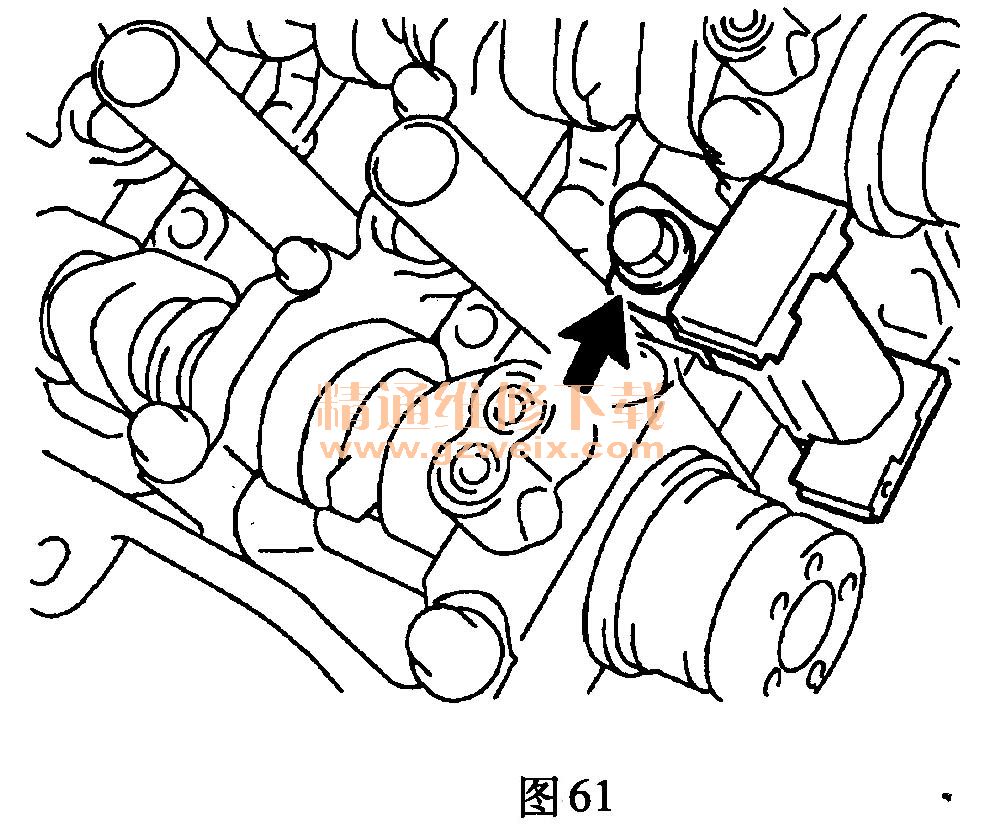

    (13)拆下螺栓和2号链条张紧器总成，如图61所示。
