适用2010～2012年别克君威（2. 0L LTD）车型
    （一）安装平衡轴正时链条
    (1)安装平衡轴传动链轮。
    注意：如果平衡轴不能与发动机正确正时，发动机可能会振动或产生噪声。
    (2)安装平衡轴传动链条，使彩色链节对准平衡轴传动链轮和曲轴链轮上的标记。链条上有3节彩色链节，2节链节是一样的颜色，1节链节是特殊颜色。平衡轴传动链条的安装如图18所示。

    (3)放好有特殊颜色的链节1，使其对准进气侧平衡轴链轮的正时标记。
    (4)顺时针包绕链条，将第一节相同颜色的链节2对准曲轴传动链轮上的正时标记（大约在曲轴链轮6点钟位置）。
    (5)将链条3放置在水泵传动链轮上。
    (6)将第2节相同颜色的链节4对准排气侧平衡轴传动链轮的正时标记。
    (7)安装链条导轨，张紧平衡轴正时链条。
    （二）安装凸轮轴正时链条
    (1)设置发动机1缸上止点位置，使1号活塞位于上止点，曲轴键位于12点钟位置。
    (2)确保进气凸轮轴槽口2位于5点钟位置且排气凸轮轴槽口1位于7点钟位置，如图19所示。

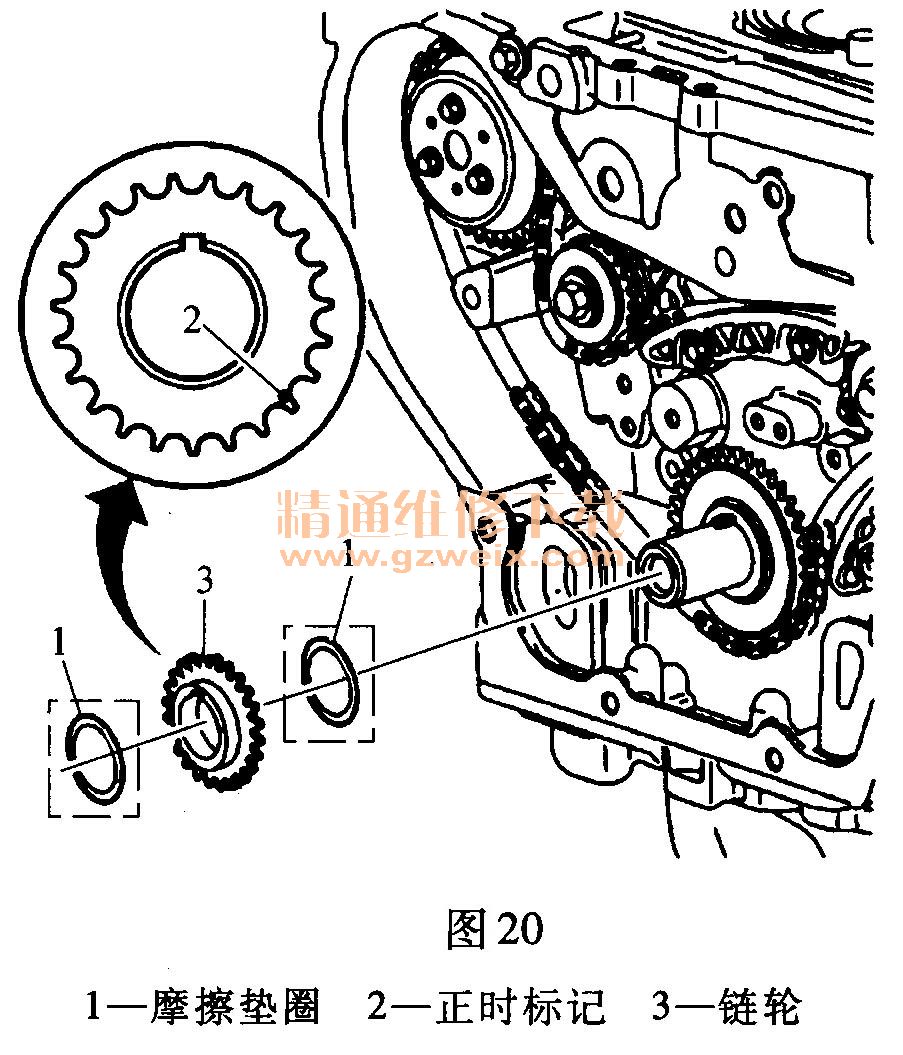

    (3)安装摩擦垫圈1（如果配备），如图20所示。

    (4)将正时链条传动链轮3安装至曲轴上，正时标记2在5点钟位置，且链轮前部朝外。
    (5)安装第二个摩擦垫圈1（如果配备）。
    注意：正时链条上有3节彩色链节，2节链节是一样的颜色，1节链节是特殊颜色。执行以下程序以将链节对准执行器，定位链条，使彩色链节可见。
    (6)将进气凸轮轴执行器装配到正时链条上，使进气凸轮轴链轮上的正时标记对准有特殊颜色的链节1，如图21所示。

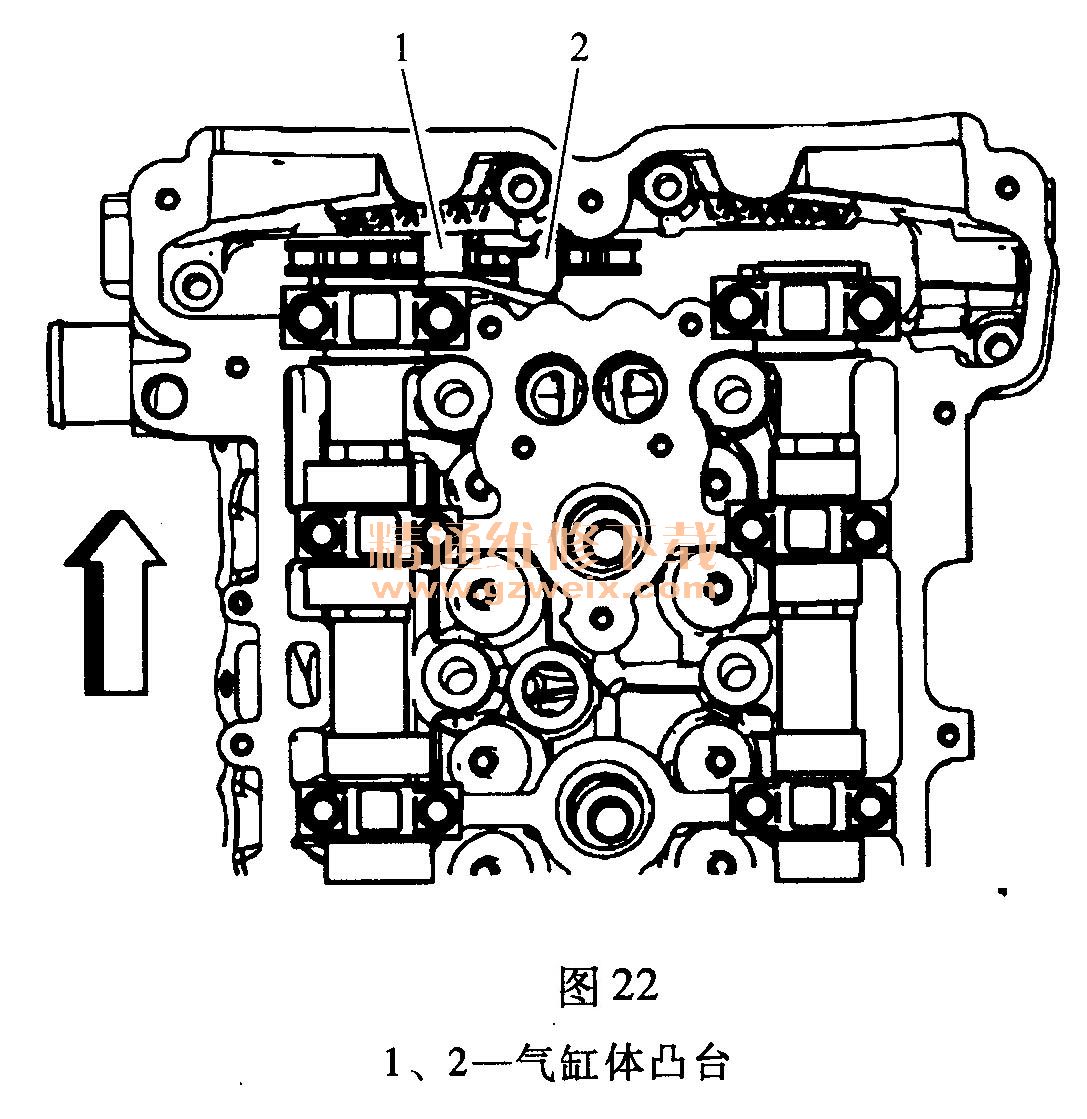

    (7)降下正时链条，穿过气缸盖的开口。小心操作，确保链条围绕在气缸体凸台1, 2的两侧，如图22所示。

    (8)将进气凸轮轴执行器的定位销对准凸轮轴槽，同时将执行器安装在进气凸轮轴上。
    (9)用手拧紧新的进气凸轮轴执行器螺栓。
    注意：务必使用新的执行器螺栓。

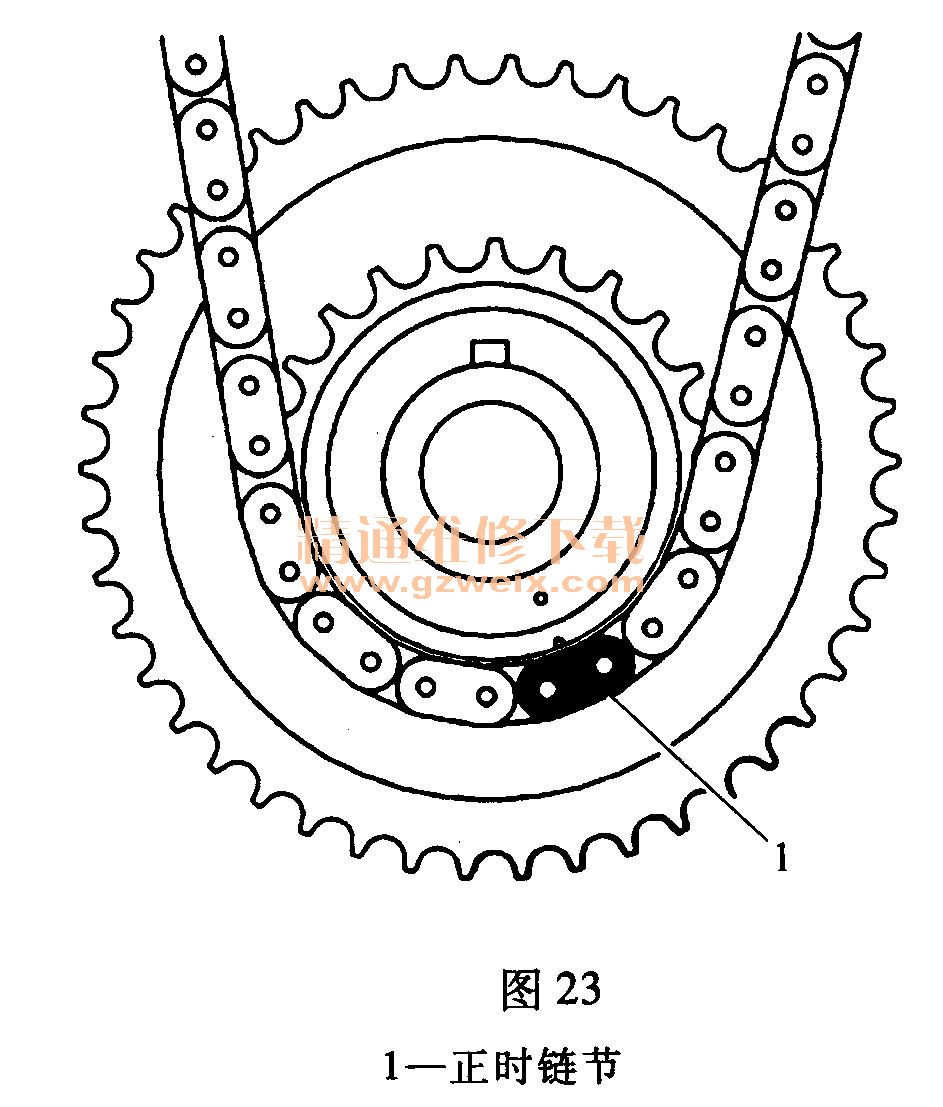

    (10)将正时链条包绕在曲轴链轮上，将第一节相同颜色的链节1对准曲轴链轮上的正时标记，大约在5点钟位置，如图23所示。

    (11)顺时针转动曲轴以消除所有链条间隙。切勿转动进气凸轮轴。

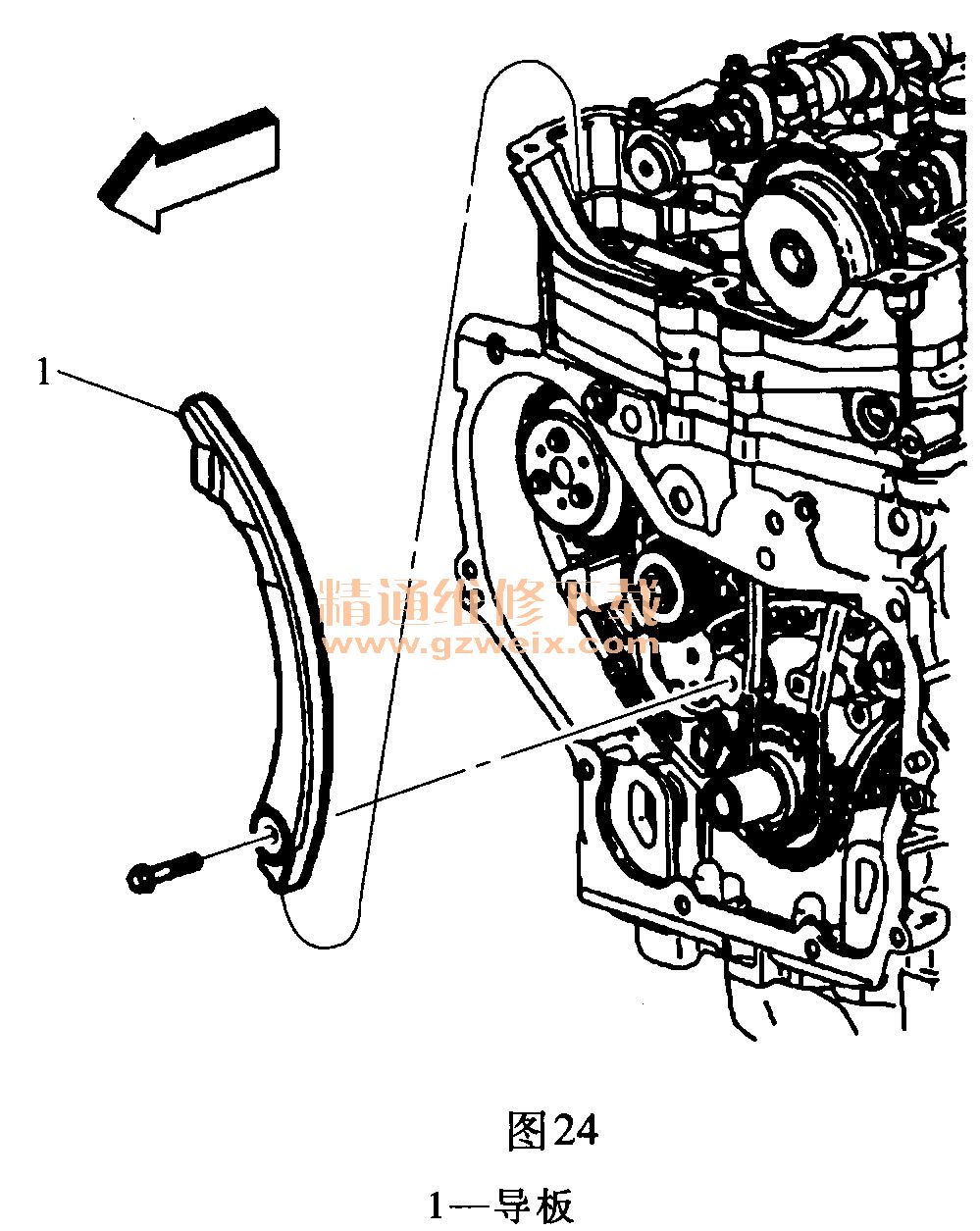

    (12)向下穿过气缸盖的开口，安装可调正时链条导板1，然后安装可调正时链条螺栓并紧固至10N·m，如图24所示。
