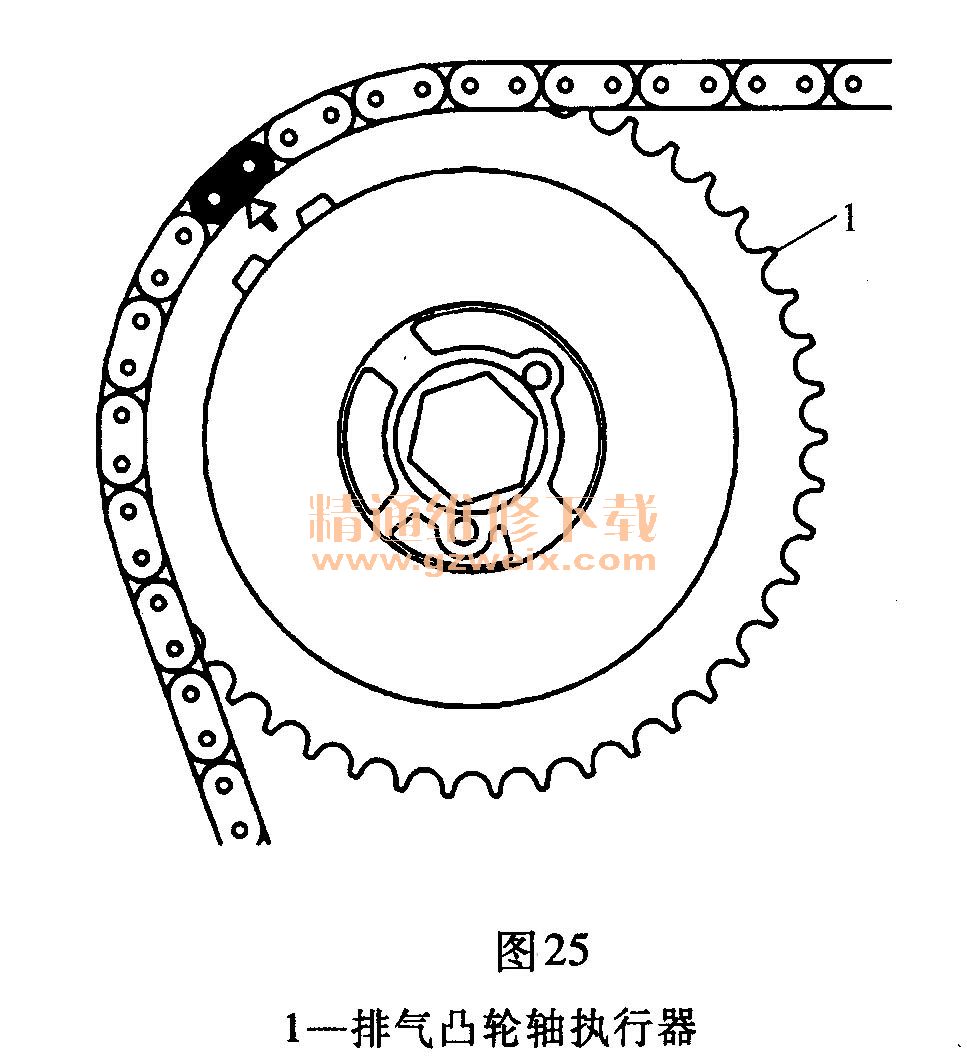

(13)将排气凸轮轴执行器1安装至正时链条上，将正时标记对准第2节相同颜色的链节，如图25所示。

    (14)将排气凸轮轴执行的定位销对准凸轮轴槽，同时将排气凸轮轴执行器1安装到排气凸轮轴上，如图26所示。

    (15)用23 mm的呆扳手顺时针转动排气凸轮轴约45°，直至排气凸轮轴执行器1中的定位销进入凸轮轴槽，如图27所示。

    (16)执行器就位于凸轮上时，用手拧紧新的排气凸轮轴执行器螺栓。
    (17)确认所有彩色链节与相应的正时标记仍对准。否则，重复上述程序以对准正时标记。
    (18)安装固定正时链条导板1和螺栓，并将其紧固至12N-m，如图28所示。

    (19)安装正时链条上导板1和螺栓并将其紧固至10N·m，如图29所示。

    (20)重新设置正时链条张紧器。
    (21)检查正时链条张紧器密封件是否损坏。如有损坏，则更换密封件。
    (22)检查并确保所有的污物和碎屑已从气缸盖的正时链条张紧器螺纹孔中清除。

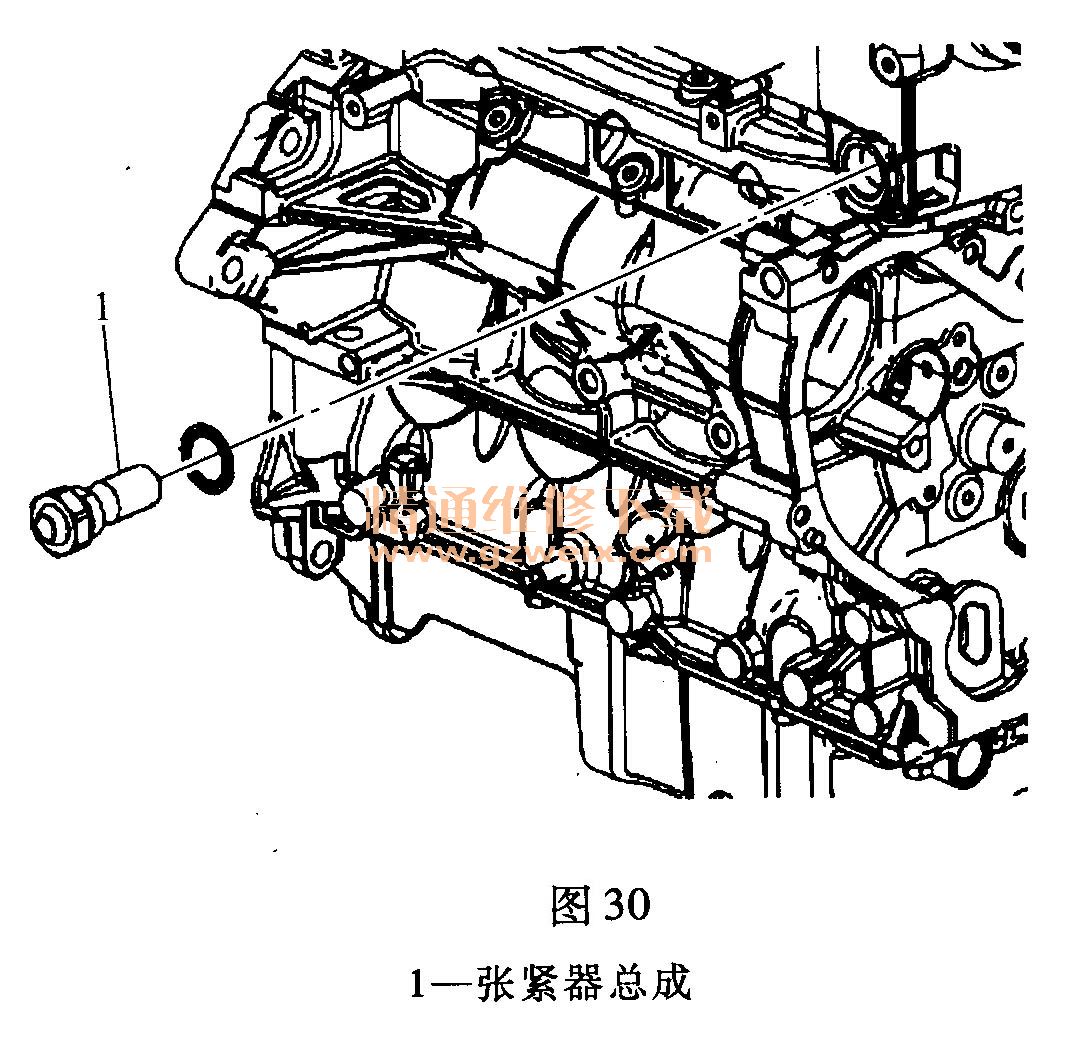

    (23)安装正时链条张紧器总成1并紧固至75N·m，如图30所示。

    注意：在整个拧紧过程中，确保正时链条张紧器密封件居中，以避免机油泄漏；必须安装曲轴带轮以便释放张紧器。

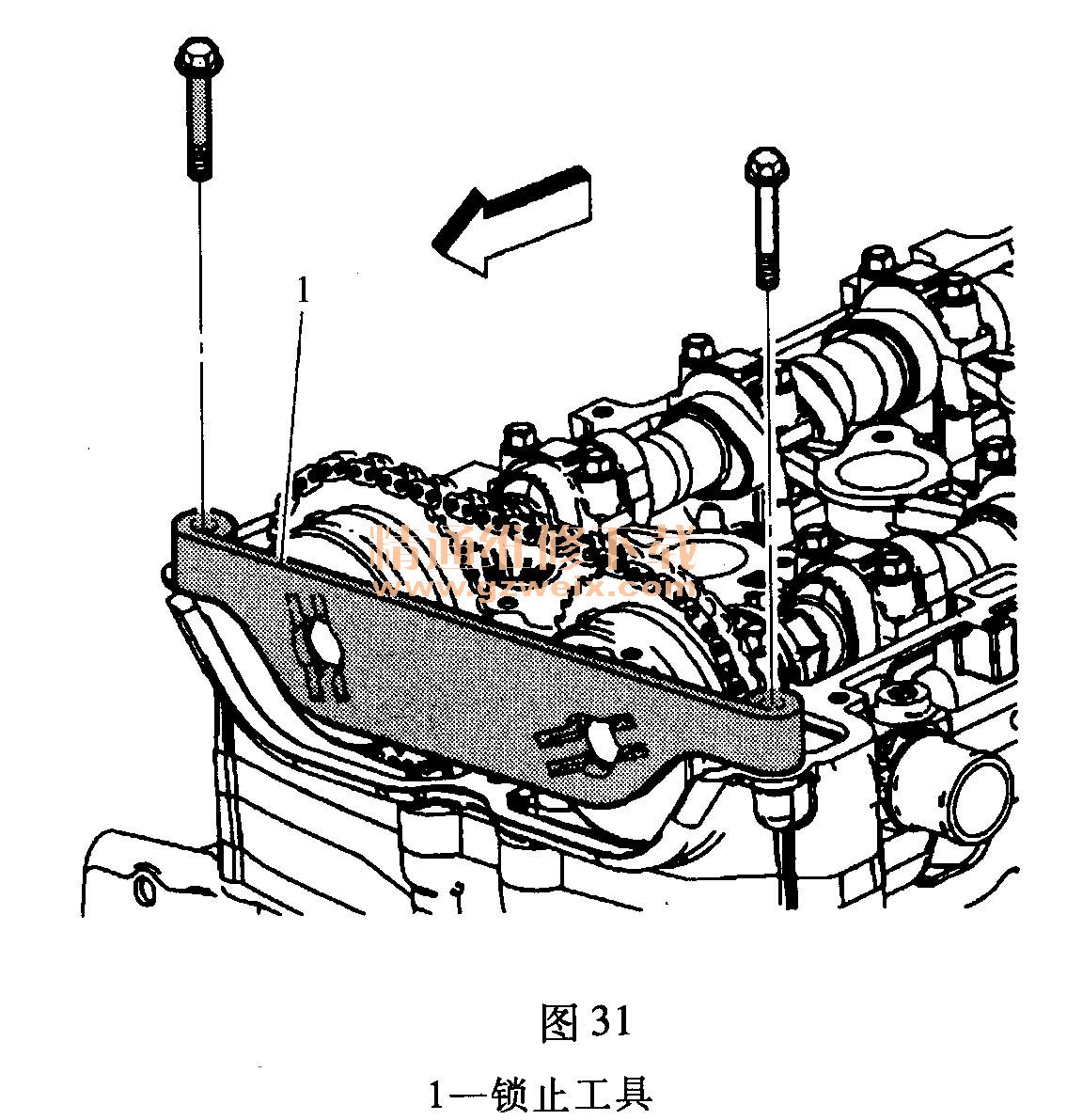

    (24)安装凸轮轴执行器锁止工具1,并拧紧安装螺栓至气缸盖内，如图31所示。

(25)使用扭力扳手，将凸轮轴执行器螺栓紧固至30N·m+100°转角。
(26)拆下凸轮轴执行器锁止工具。
(27)安装正时链条机油喷嘴1并将螺栓紧固至10N·m，如图32所示。

(28)将密封胶涂抹在正时链条导板螺栓检修孔塞的螺纹上。

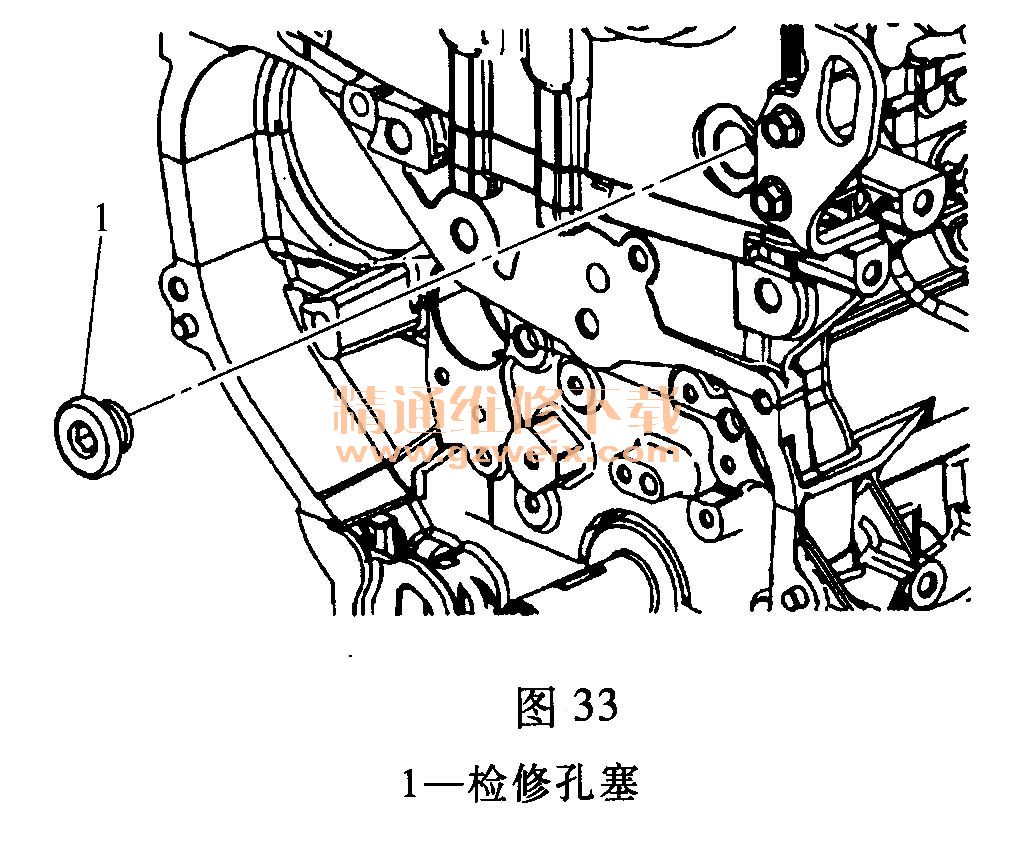

(29)安装正时链条导板螺栓检修孔塞1并紧固至75N·m，如图33所示。
