克莱斯勒铂锐（2.0L/2.4L）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-06-06 16:14:37

    适用2008～2010年克莱斯勒铂锐（2.0L/2.4L）车型
    （一）拆卸方法

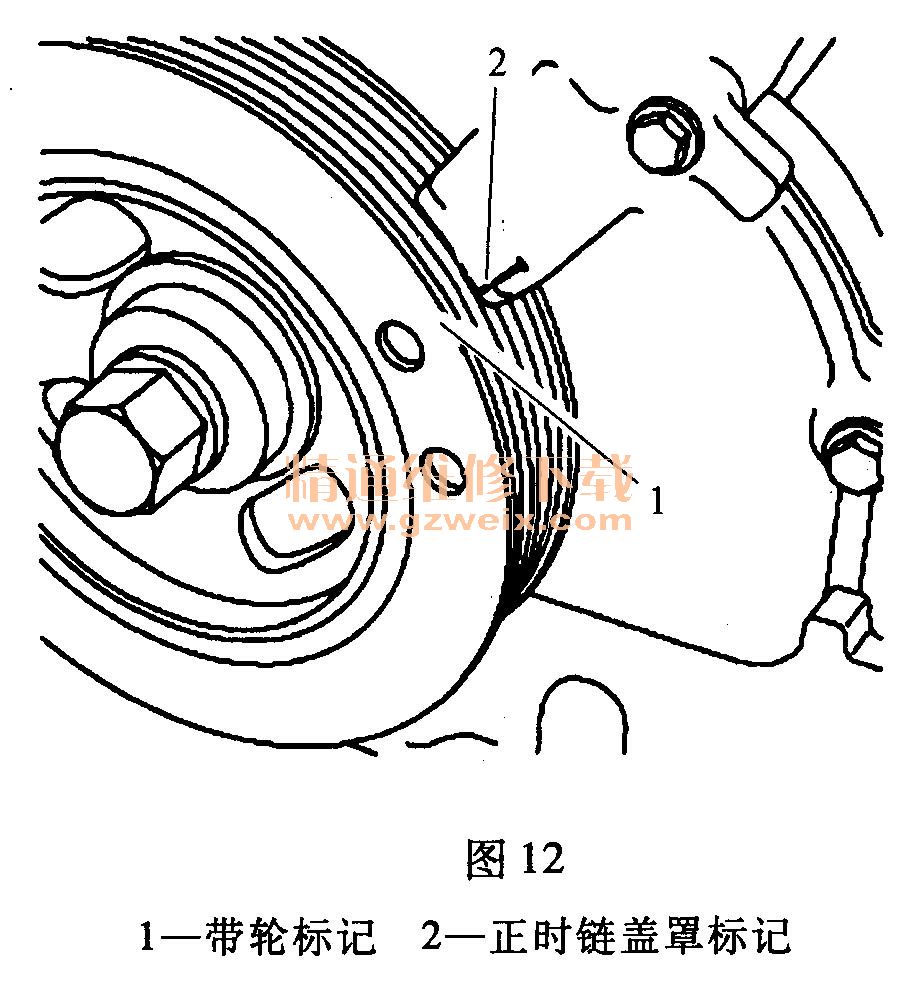

    (1)转动曲轴，将发动机设置到TDC位置，使带轮上的标记1和前正时链盖罩上的标记2对齐．如图12所示。

    (2)拆卸正时链盖罩。

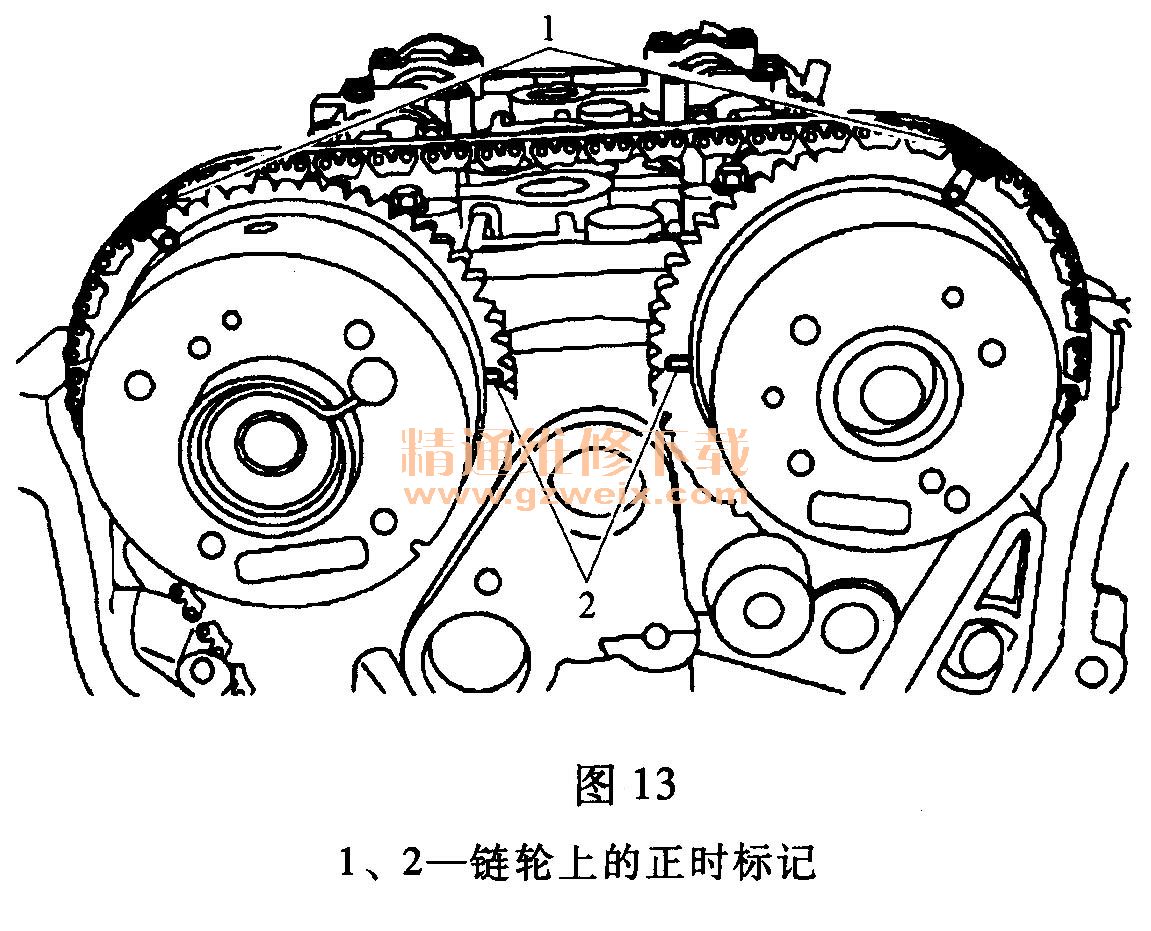

    (3)确保链轮上的正时标记1与正时链节对齐，链轮上的标记2互相对齐，如图13所示。

    注意：如果找不到正时链的电镀链节，要想再次使用此链条，则应在拆卸之前将对应正时标记处的链节做上记号。

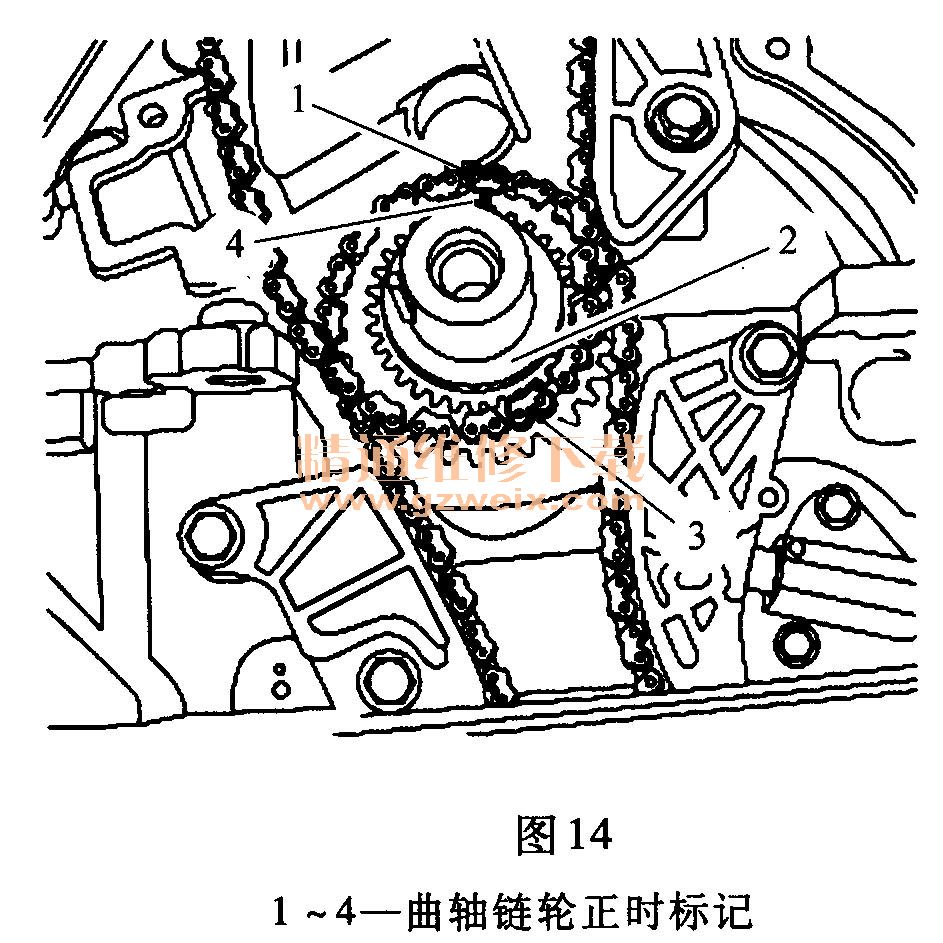

    (4)在正时链条上作好相对于曲轴链轮的正时标记（1对应4, 3对应2），如图14所示。

    (5)拆卸正时链张紧器。
    (6)卸下正时链。
    (7)拆下机油泵传动链张紧器。
    (8)取下曲轴链轮和机油泵传动链。
