（二）安装方法

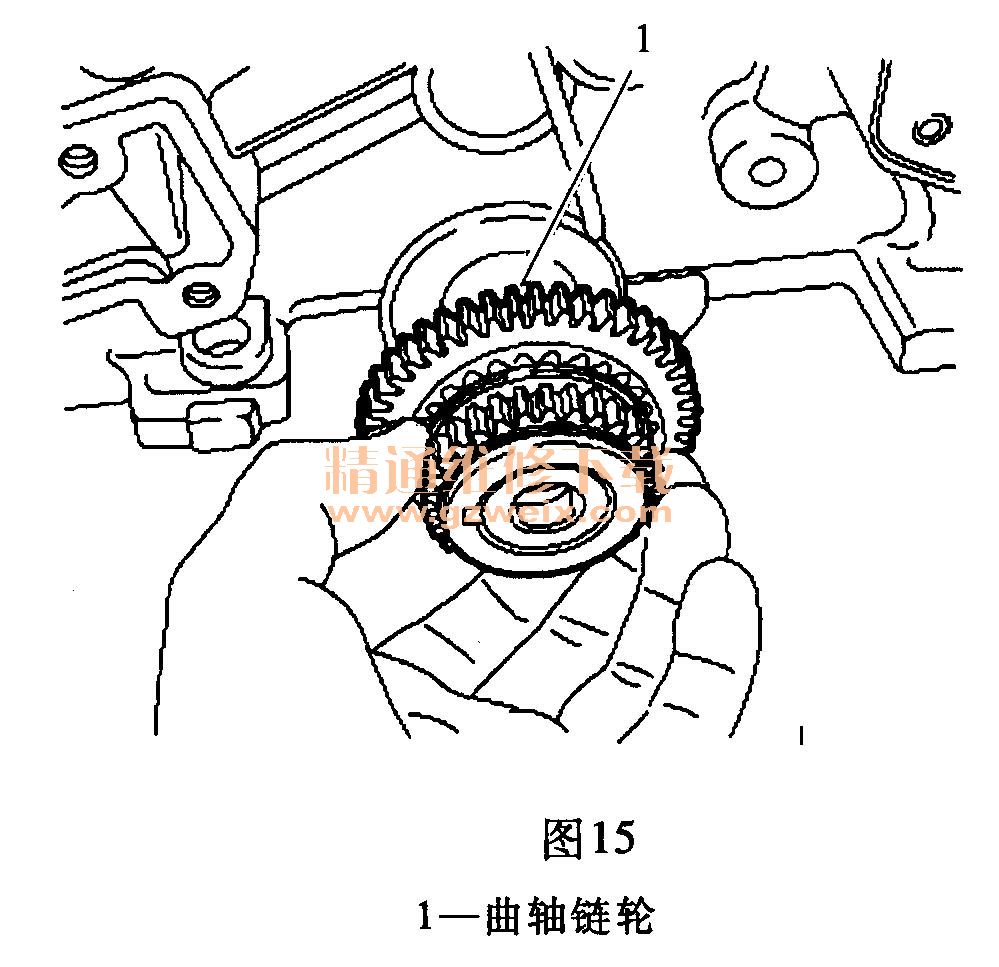

    (1)将曲轴链轮1安装到曲轴上，确保曲轴链轮键槽是在9点钟的位置上。如图15所示。

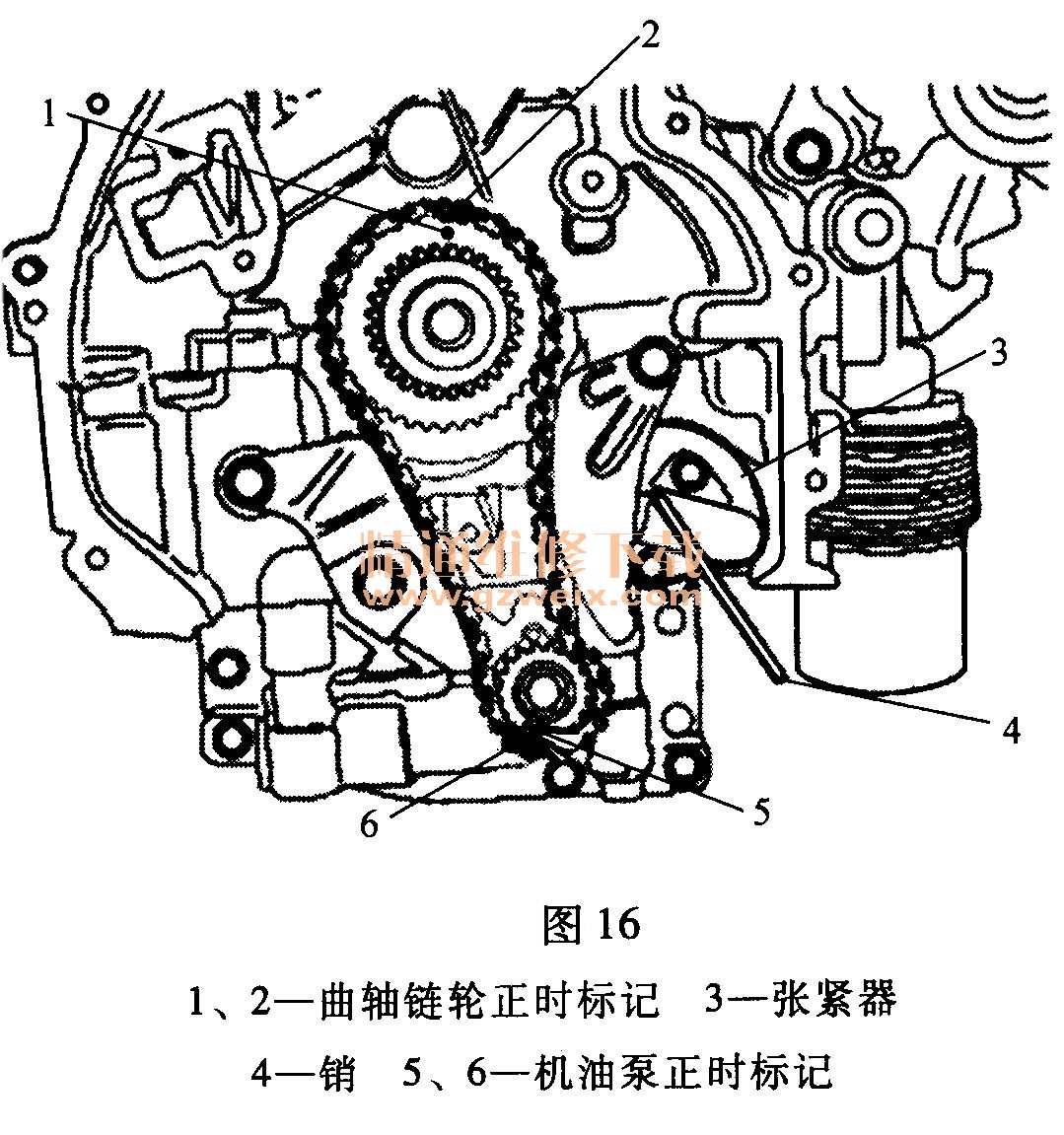

    (2)安装机油泵传动链。检查机油泵正时是否正确（1对应2, 5对应6），如图16所示。

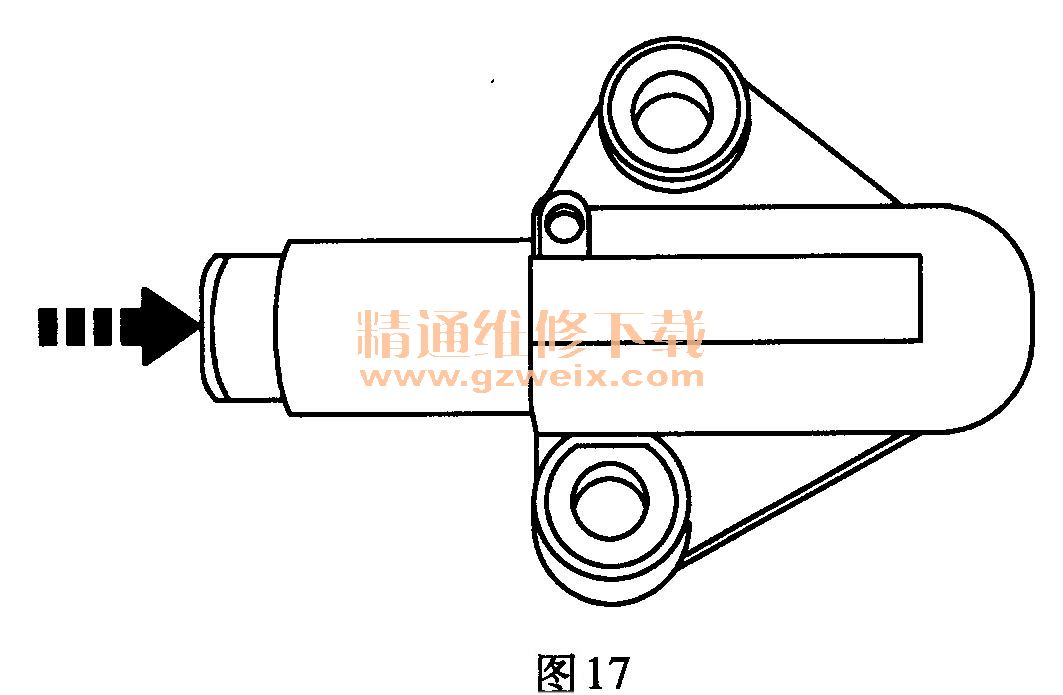

    (3)向内推柱塞，重新设置机油泵传动链张紧器，并安装张紧器销钉，如图17所示。

    (4)安装机油泵传动链张紧器3并卸下张紧器销4，如图16所示。

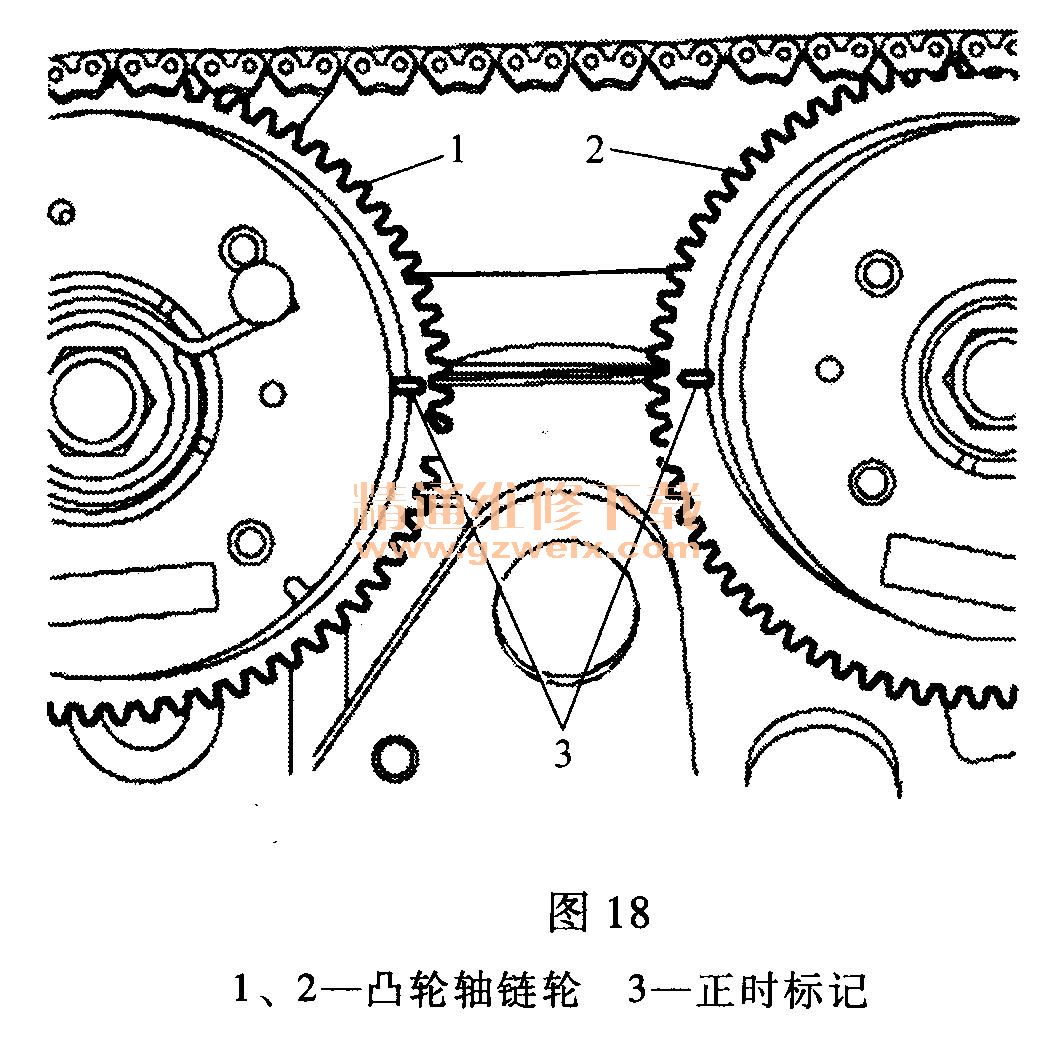

    (5)对准凸轮轴链轮1和2的正时标记3，使其平行于缸盖，如图18所示。

    (6)安装正时链导轨，并紧固螺栓至12N·m。
    (7)安装正时链，确保位于链轮上的正时标记1对齐，如图13所示。
    (8)将曲轴链轮上的正时标记2与正时链上的电镀链节3对齐，如图14所示。定位链条，使松弛部分处于张紧器侧。
    (9)安装正时链张紧导轨，并紧固螺栓至12N·m。

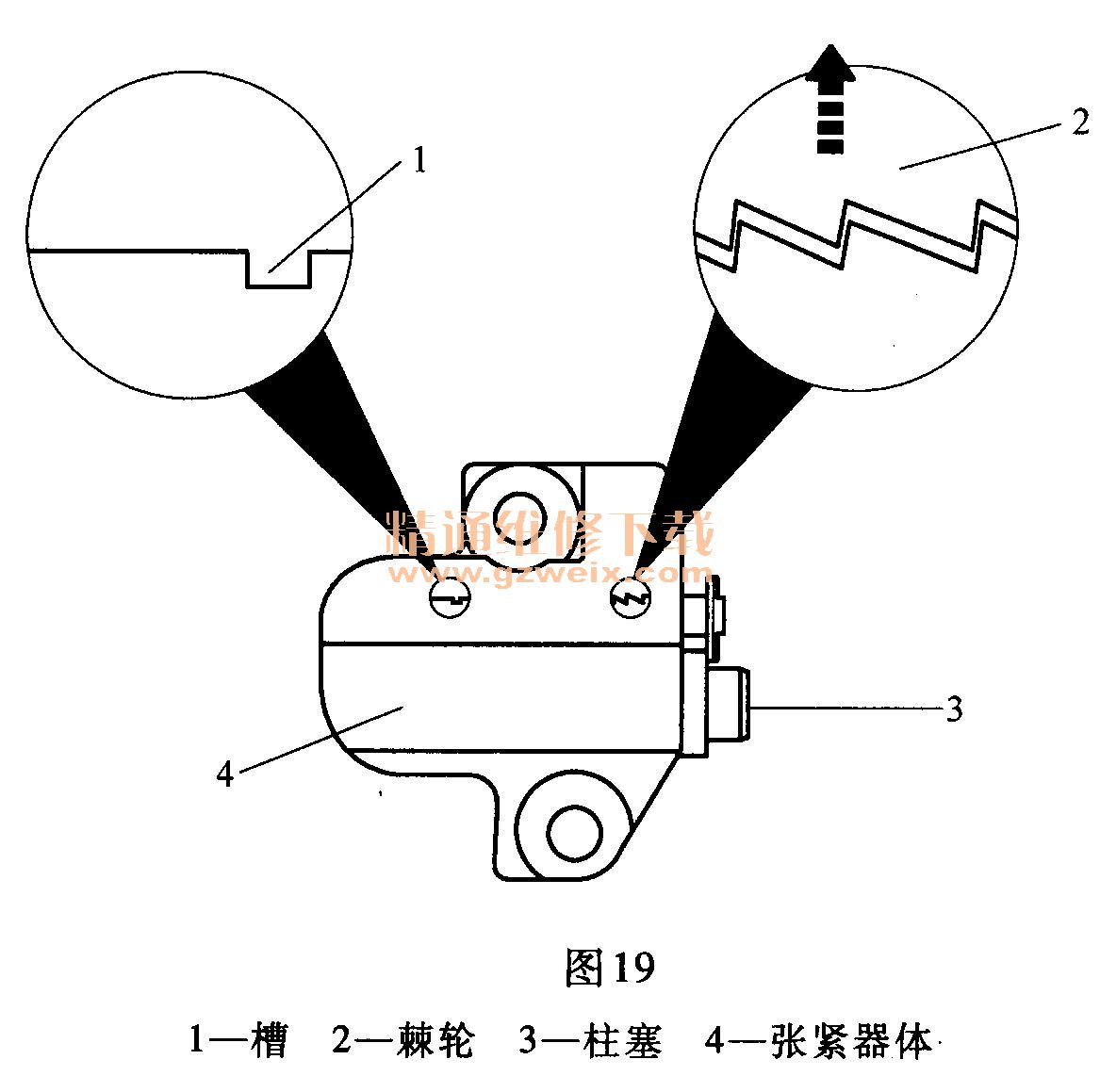

    (10)向上提升棘轮2，并朝张紧器体4方向向内推柱塞3，重新设置正时链张紧器。将张紧器销插入到槽1内，保持张紧器柱塞在收缩位置内，如图19所示。

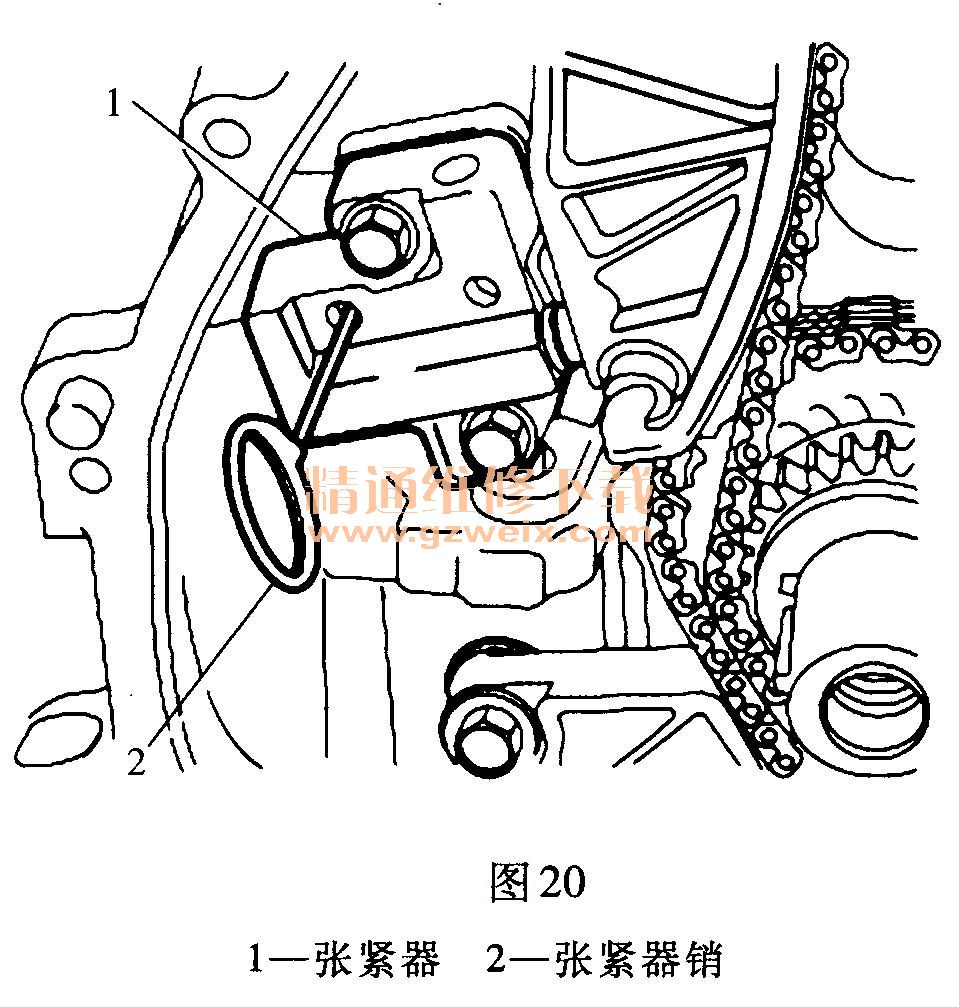

    (11)安装正时链张紧器1，并紧固螺栓至12N"m。卸下正时张紧器销2，如图20。

    (12)顺时针旋转曲轴两圈，直到曲轴重新定位在TDC位置，键槽在9点钟位置上。
    (13)检查凸轮轴正时标记是否对齐。
    (14)安装前正时链盖罩。
    (15)安装曲轴带轮，检查带轮正时标记和盖罩上的正时标记是否对齐。
    (16)安装油底壳。
    (17)连接蓄电池负极电缆。
    (18)注入机油，起动发动机，并检查是否泄漏。
