（一）凸轮轴正时传动链条定位图
    凸轮轴正时传动链条定位图如图5-125所示。

    （二）初级凸轮轴传动链条的安装
    初级凸轮轴传动链条的安装步骤及方法如下。
    1．将初级凸轮轴传动链条安装到凸轮轴中间传动轴链轮和曲轴链轮上。
    2．对准凸轮轴中间传动轴链轮和曲轴链轮上的正时标记1。确保标记垂直对准，如图5-126所示。

    3．用专用工具J-39946确保1号活塞处于上止点TDC位置，且凸轮轴销1大约处于1点钟的位置。

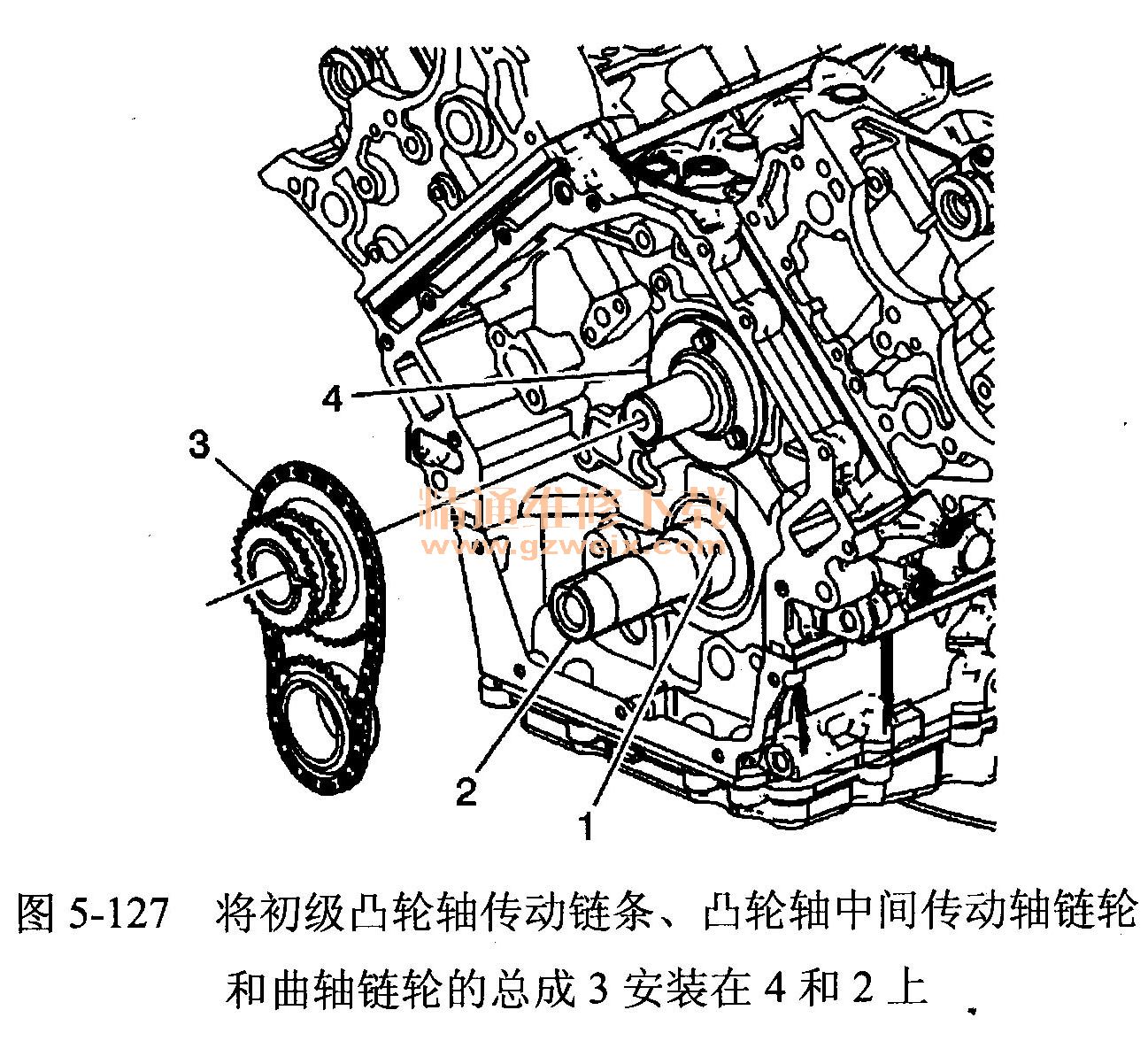

    4．将初级凸轮轴传动链条、凸轮轴中间传动轴链轮和曲轴链轮作为一个总成3安装至凸轮轴中间传动轴4和曲轴2上，如图5-127所示。

    5．安装凸轮轴中间传动轴链轮螺栓，如图5-128所示。

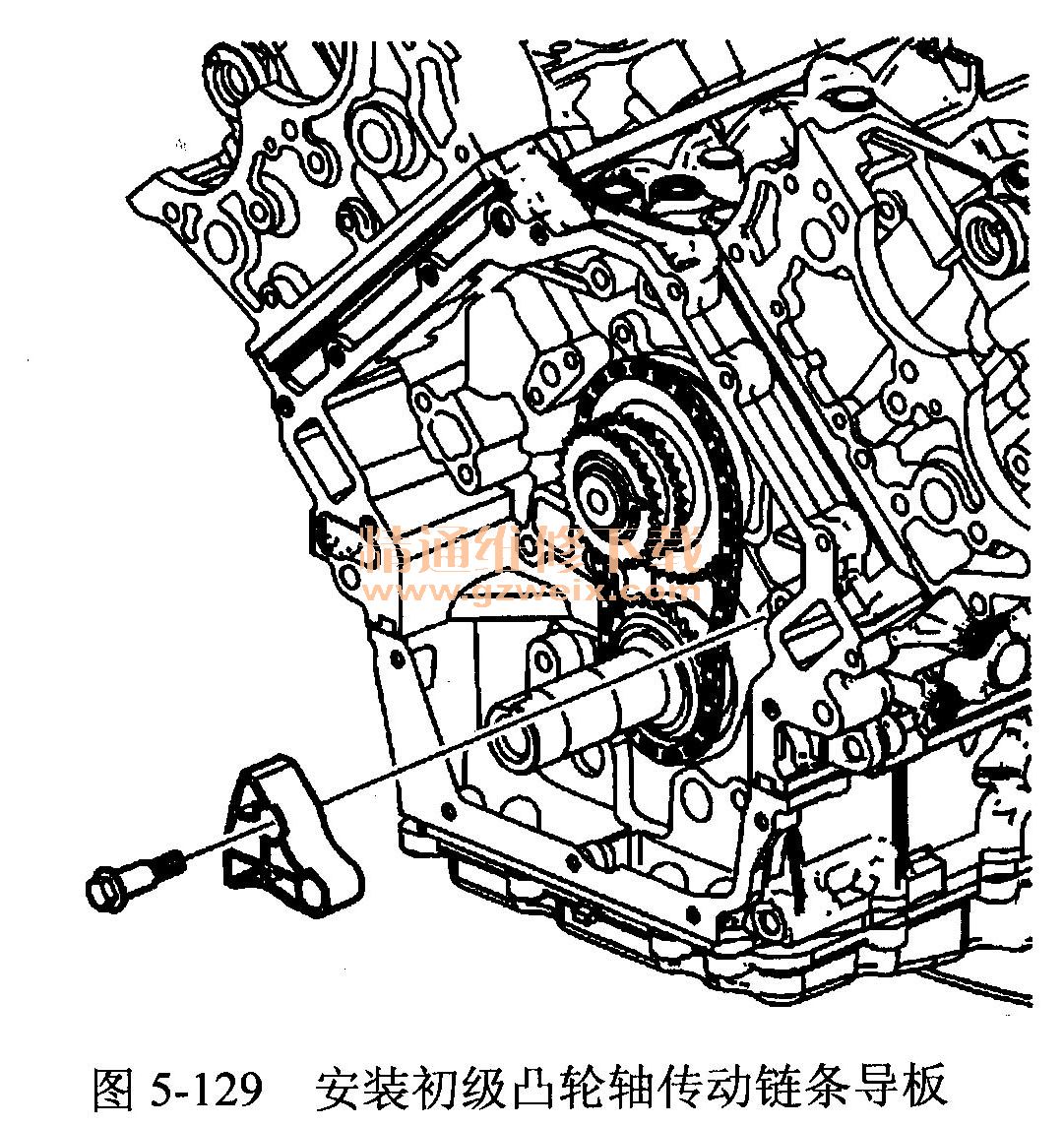

    6．安装初级凸轮轴传动链条导板，如图5-129所示。

    7．安装初级凸轮轴传动链条导板螺栓。
    8．按以下程序，收缩初级凸轮轴传动链条张紧器，如图5-130所示。

    （1）逆时针旋转棘爪分离杆并将其固定住。
    （2）收缩初级凸轮轴传动链条张紧器支撑板并将其固定住。
    （3）松开棘爪分离杆，并缓慢释放支撑板上的压力。
    9．当棘爪分离杆移动到第一个止动点时，应能感觉到并听到“咔嗒”声。在分离杆上的孔中插入一个销，以将初级凸轮轴传动链条张紧器支撑板锁定在收缩位置。

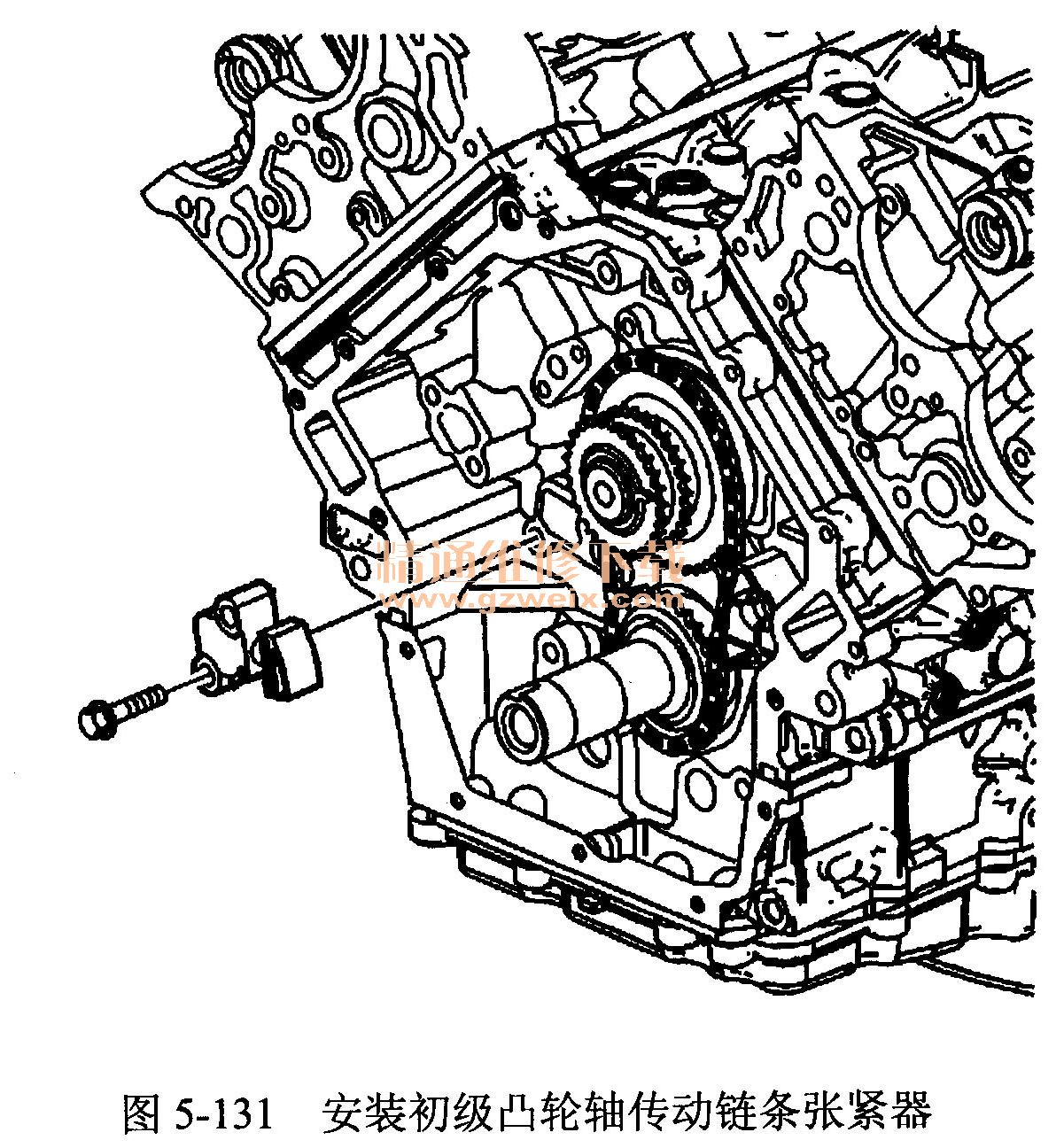

    10．安装初级凸轮轴传动链条张紧器，如图5-131所示。

    11．安装初级凸轮轴传动链条张紧器螺栓。
    12．拆下分离杆上锁定初级凸轮轴传动链条张紧器所使用的销。

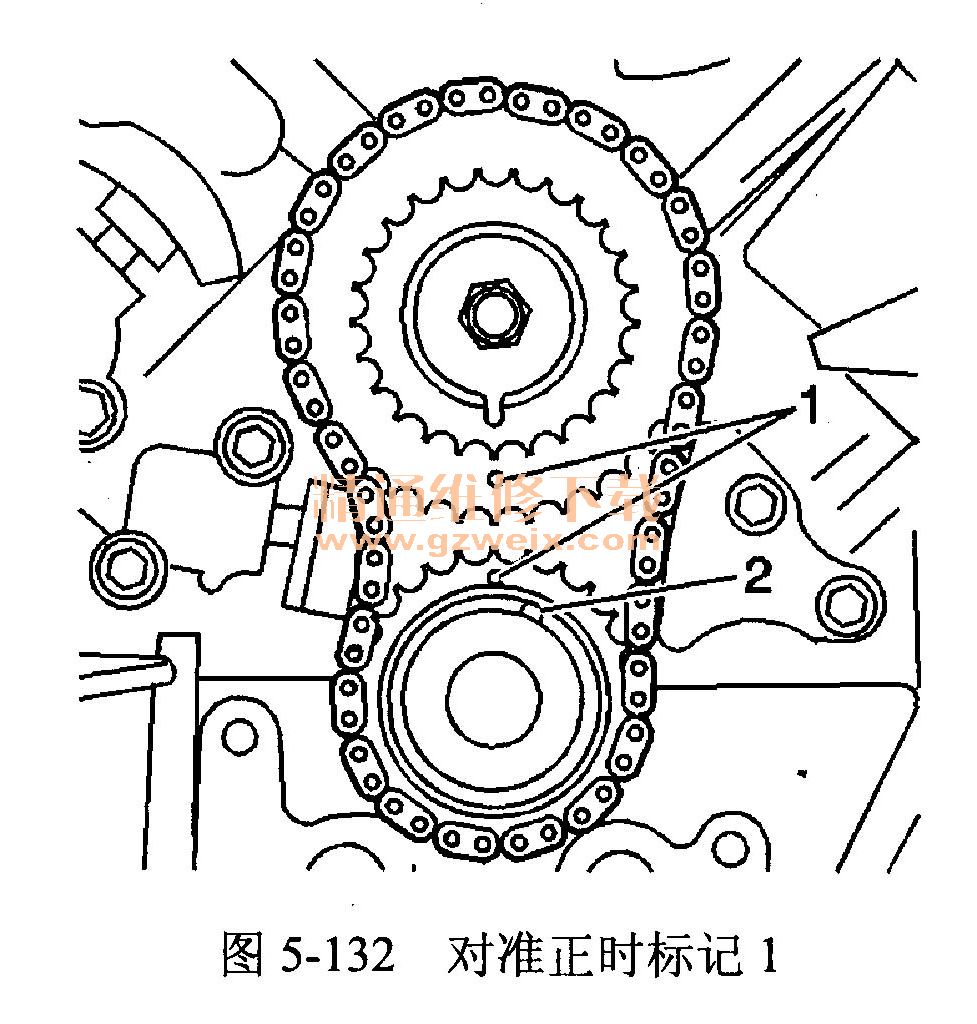

    13．确保正时标记1垂直对准，如图5-132所示。
