（三）次级凸轮轴传动链条的安装（左侧）
    次级凸轮轴传动链条（左侧）的安装步骤与方法如下。

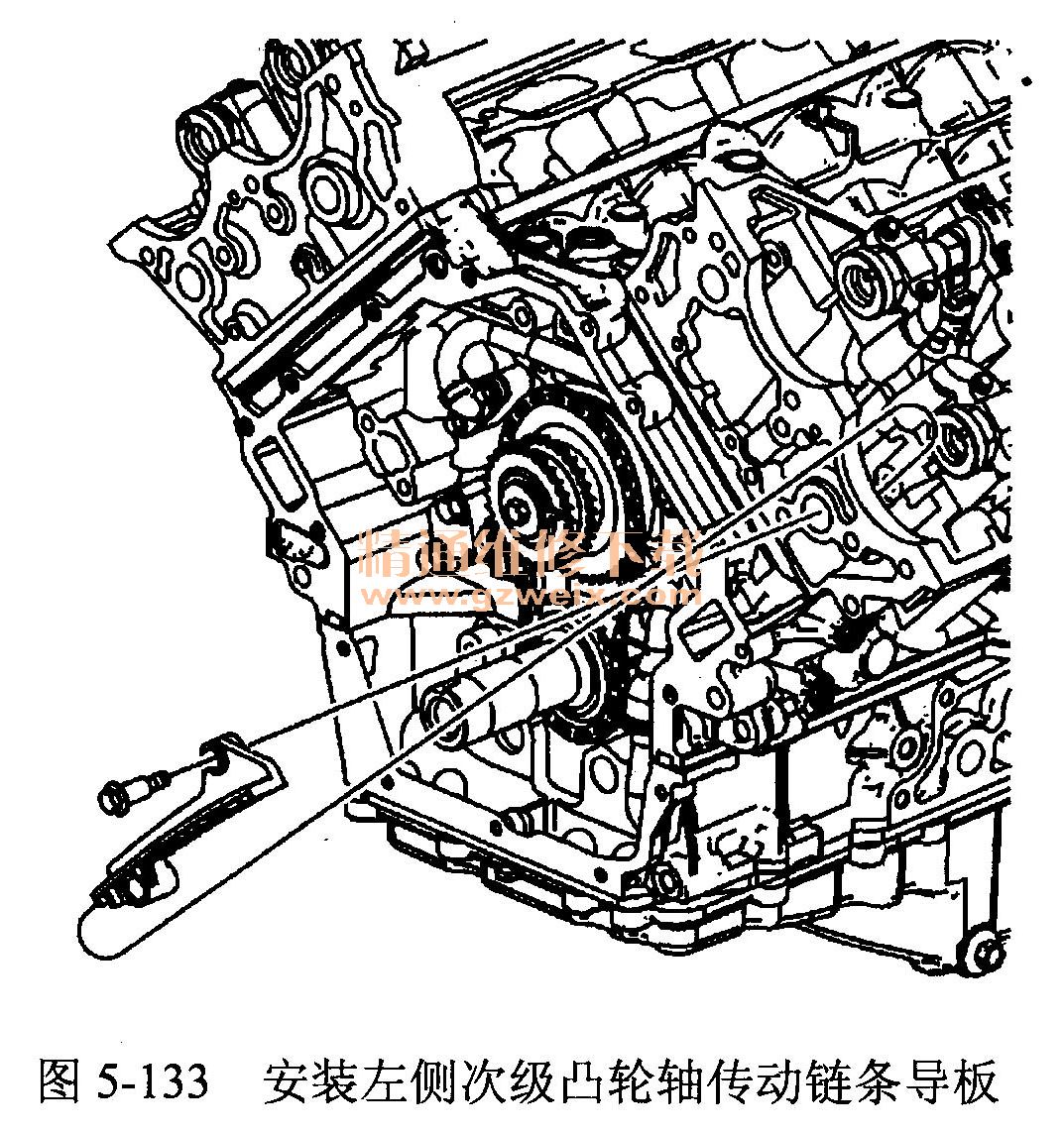

    1．安装左侧次级凸轮轴传动链条导板，如图5-133所示。

    2．松弛地安装左下方次级凸轮轴传动链条导板螺栓。

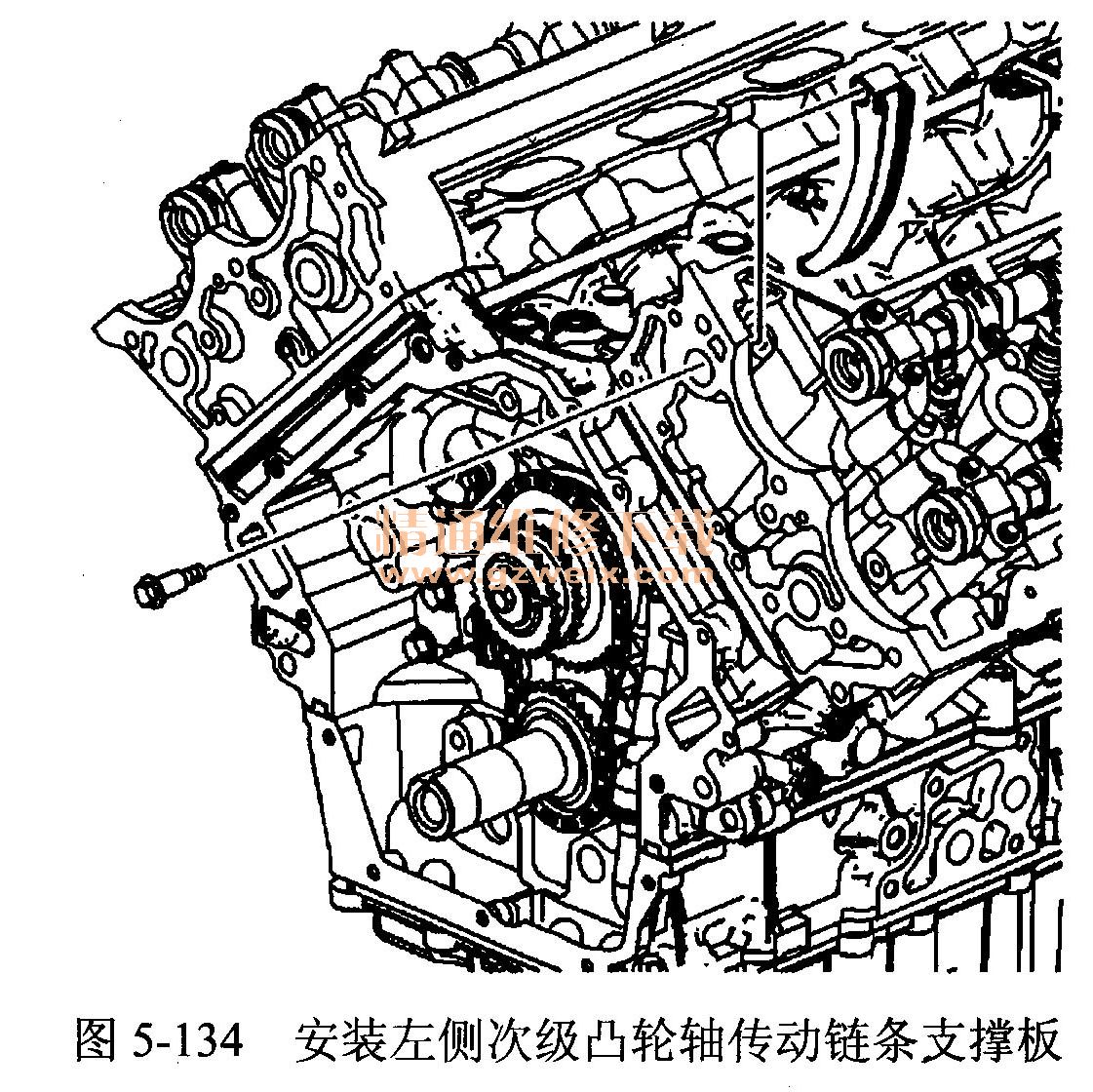

    3．安装左侧次级凸轮轴传动链条支撑板，如图5-134所示。

    4．安装左侧次级凸轮轴传动链条支撑板螺栓。

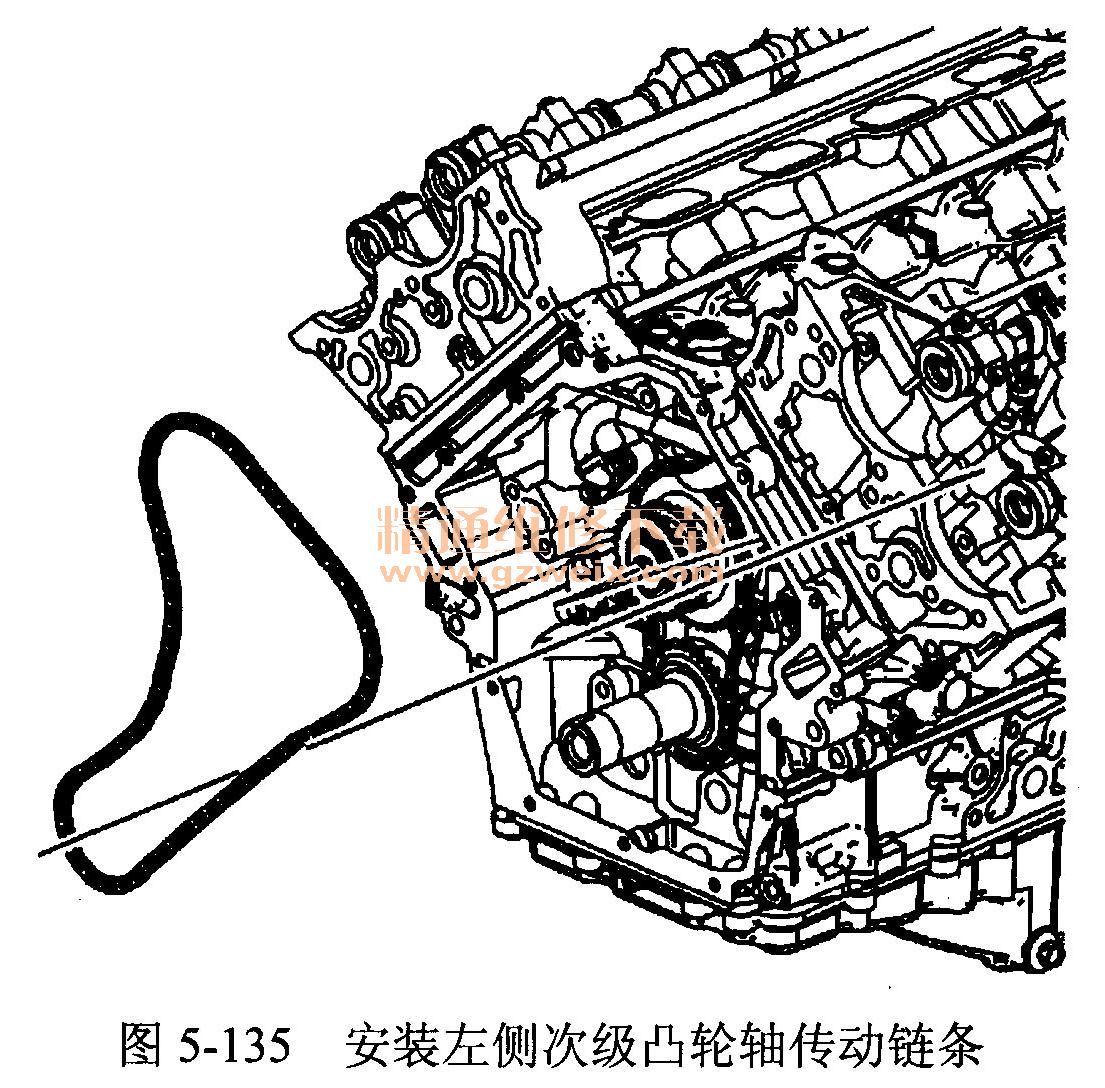

    5．将链条从左汽缸盖上滑下并将其放在凸轮轴端部，安装左侧次级凸轮轴传动链条，如图5-135所示。

    6．将左侧次级凸轮轴传动链条绕在中间传动链条链轮内排齿上。

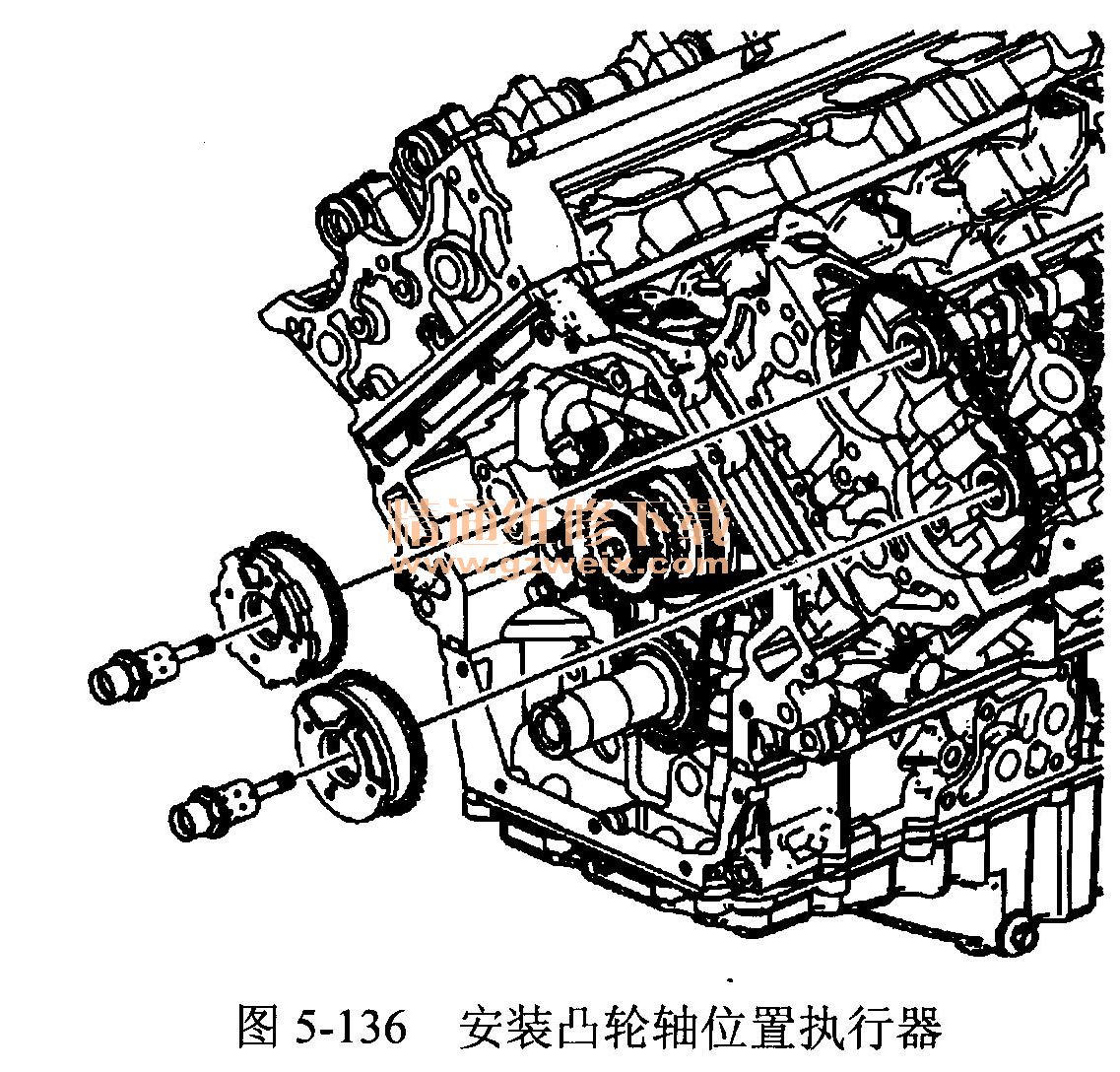

    7．将左侧进气和排气凸轮轴位置执行器装入左侧次级凸轮轴传动链条内，如图5-136所示。

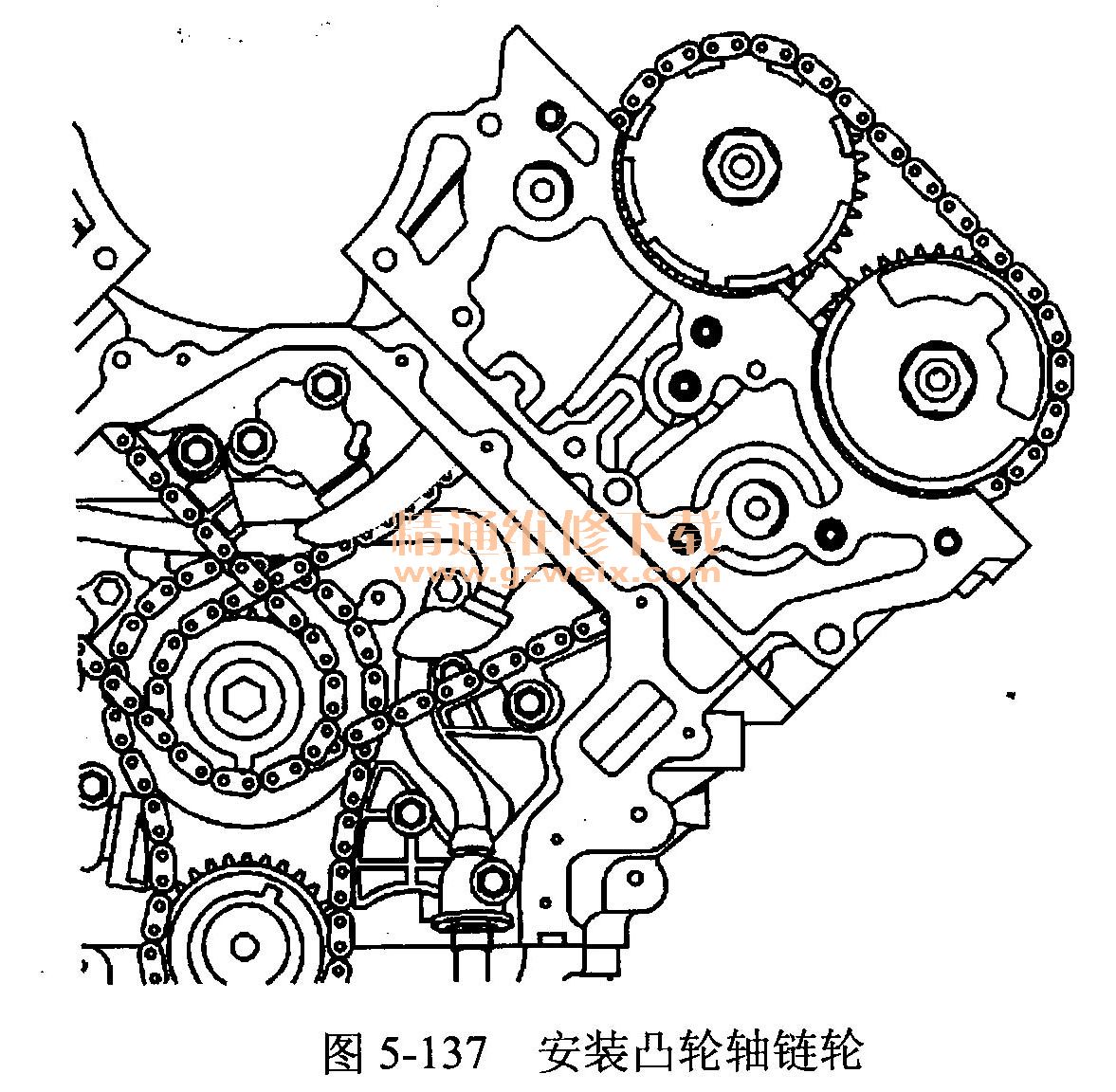

    8．将左侧进气和排气凸轮轴链轮安装到凸轮轴上。左进气的凸轮轴链轮的槽口与进气凸轮轴销结合，左排气的凸轮轴链轮槽口与排气凸轮轴销结合，如图5-137所示。

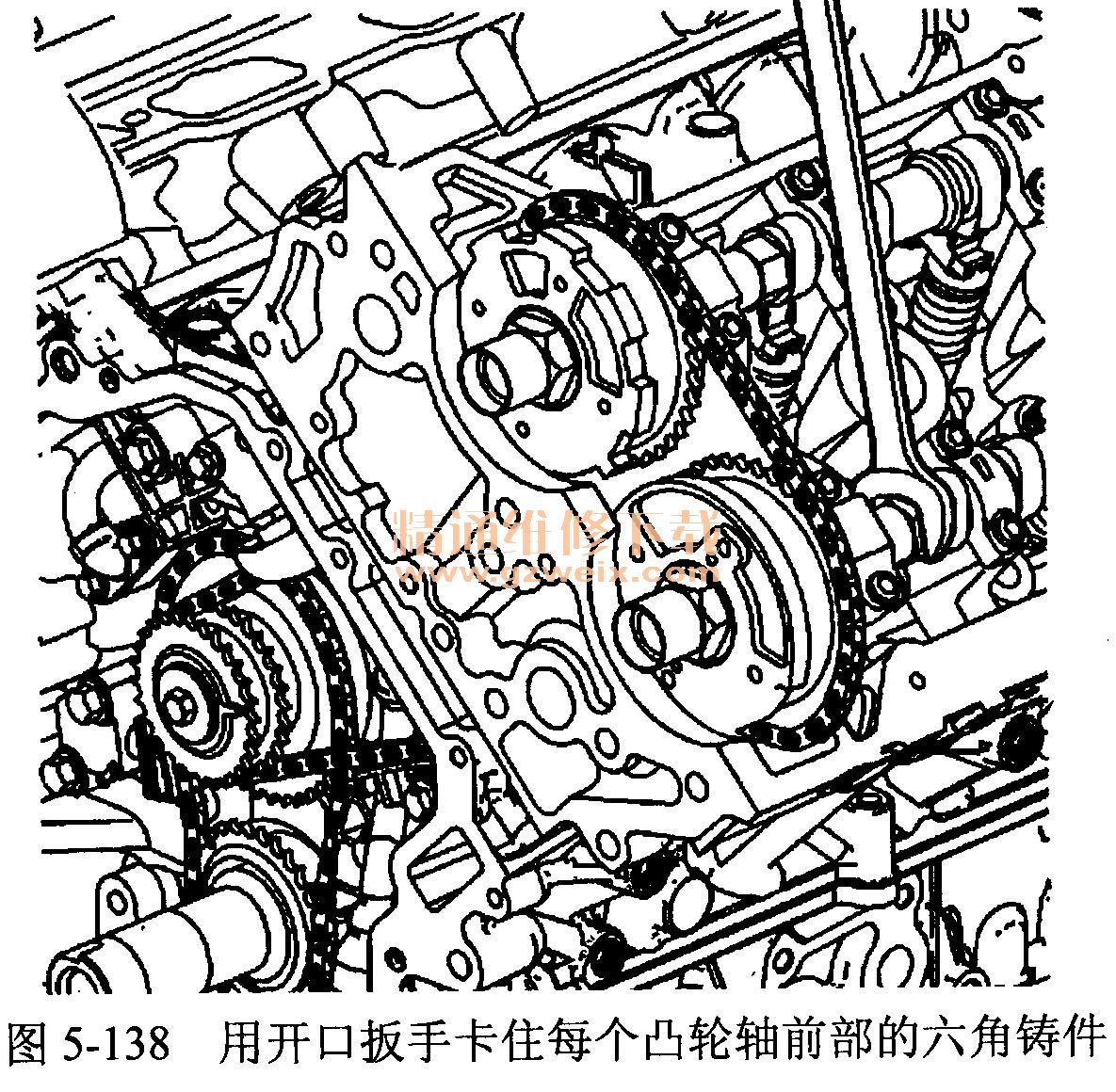

    9．必要时，用开口扳手卡住每个凸轮轴前部的六角铸件，以使链轮槽口对准凸轮轴销，如图5-138所示。

    10．松弛地安装左侧进气和排气凸轮轴位置执行器机油控制阀。

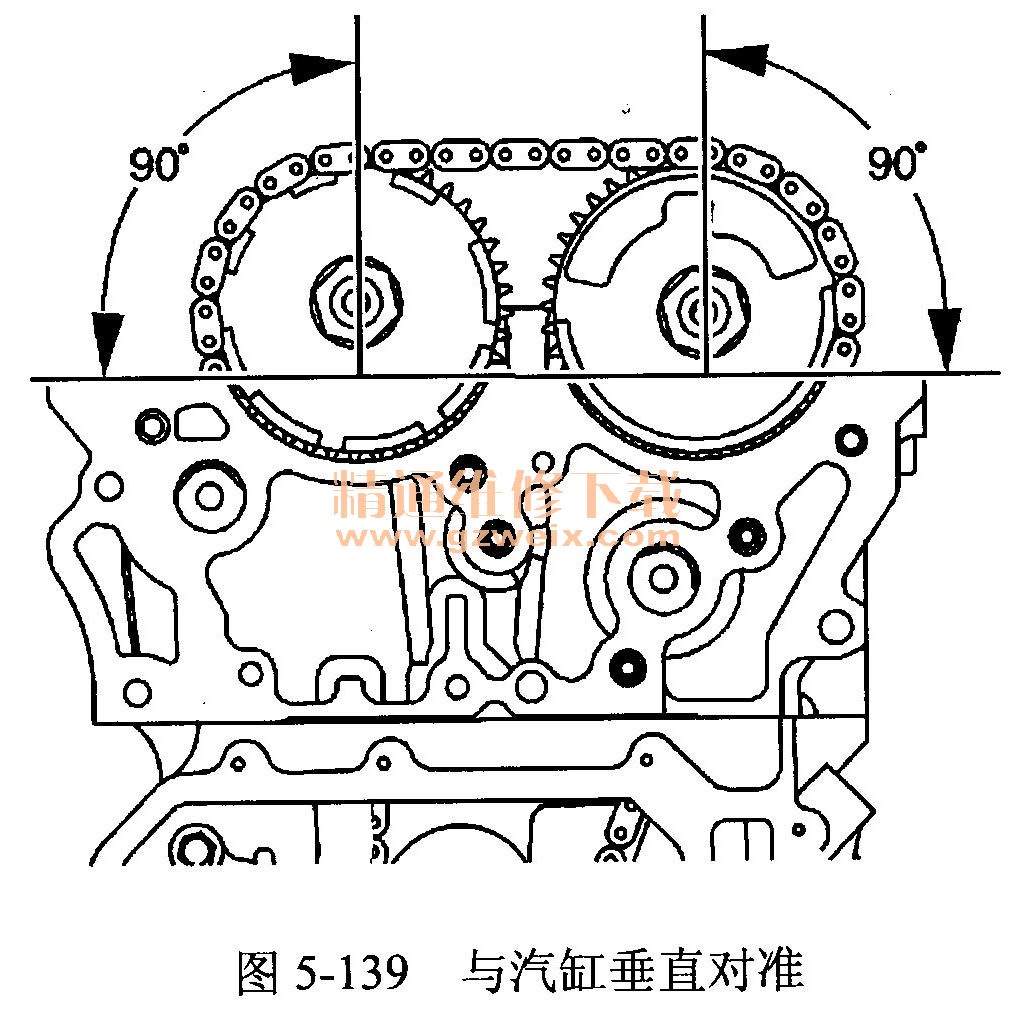

    11．确保左侧进气凸轮轴链轮槽口和排气凸轮轴链轮槽口及凸轮轴销与汽缸盖垂直对准，如图5-139所示。

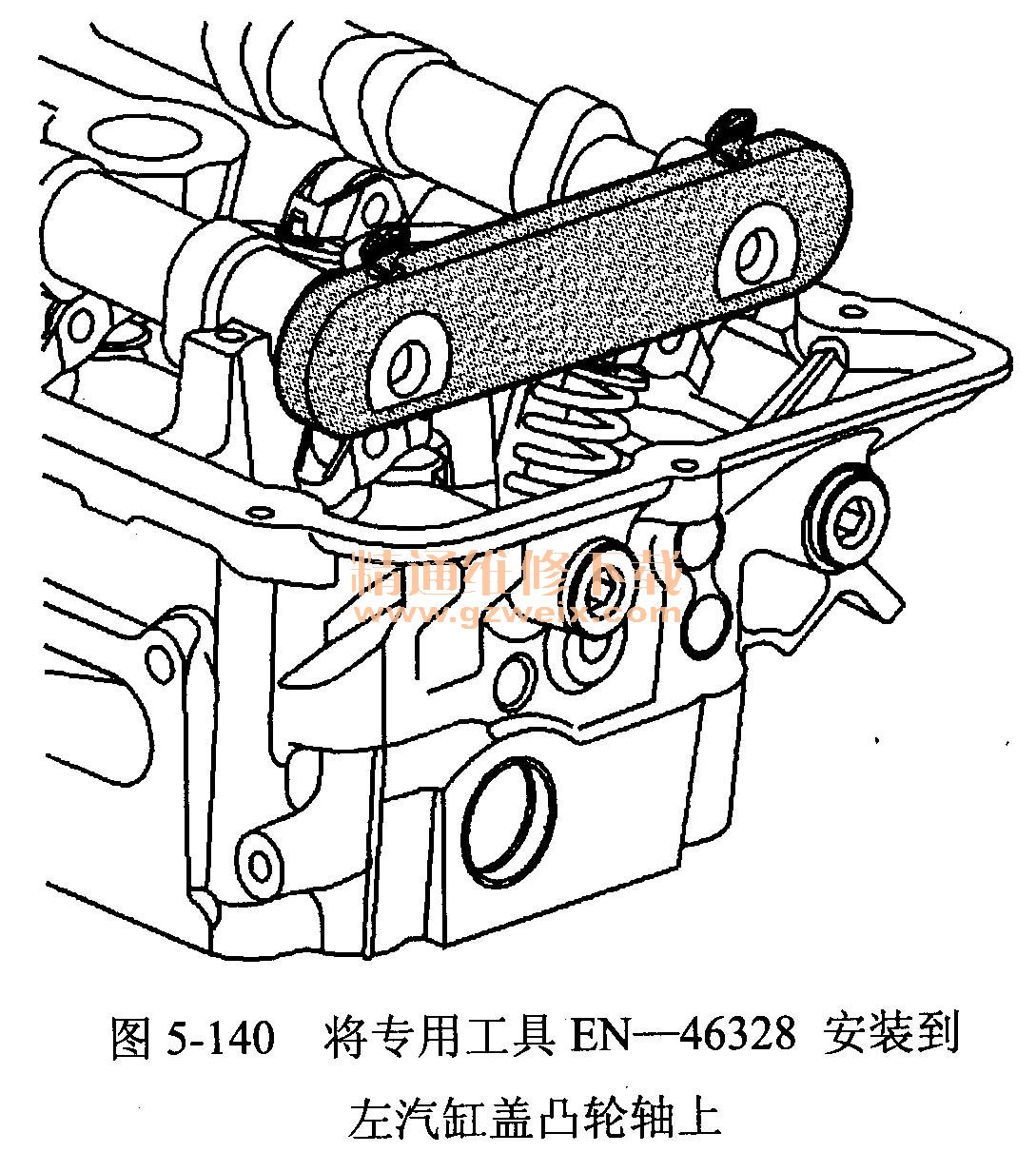

    12．将专用工具EN-46328安装到左汽缸盖凸轮轴上，如图5-140所示。

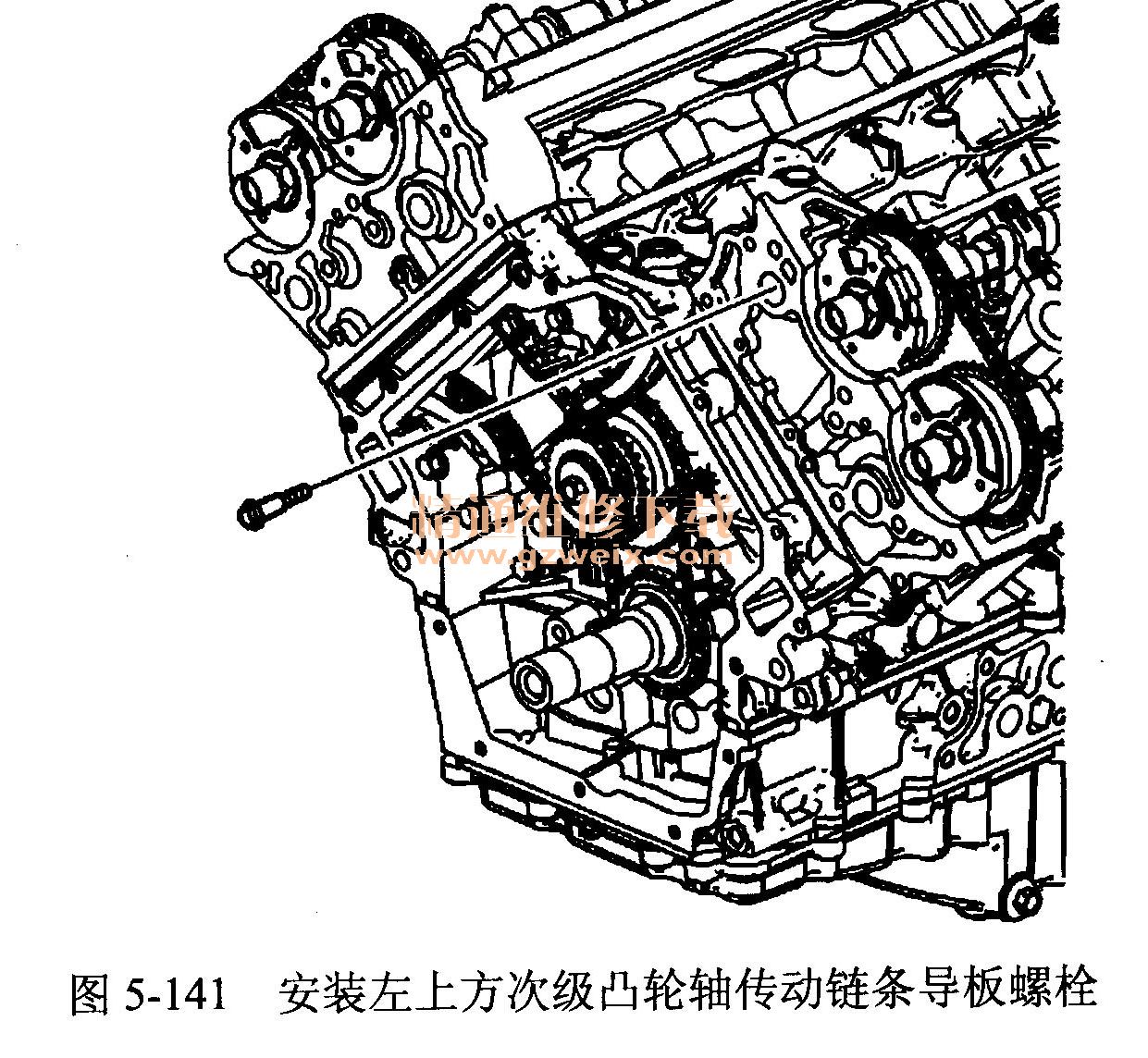

    13．安装左上方次级凸轮轴传动链条导板螺栓，如图5-141所示。

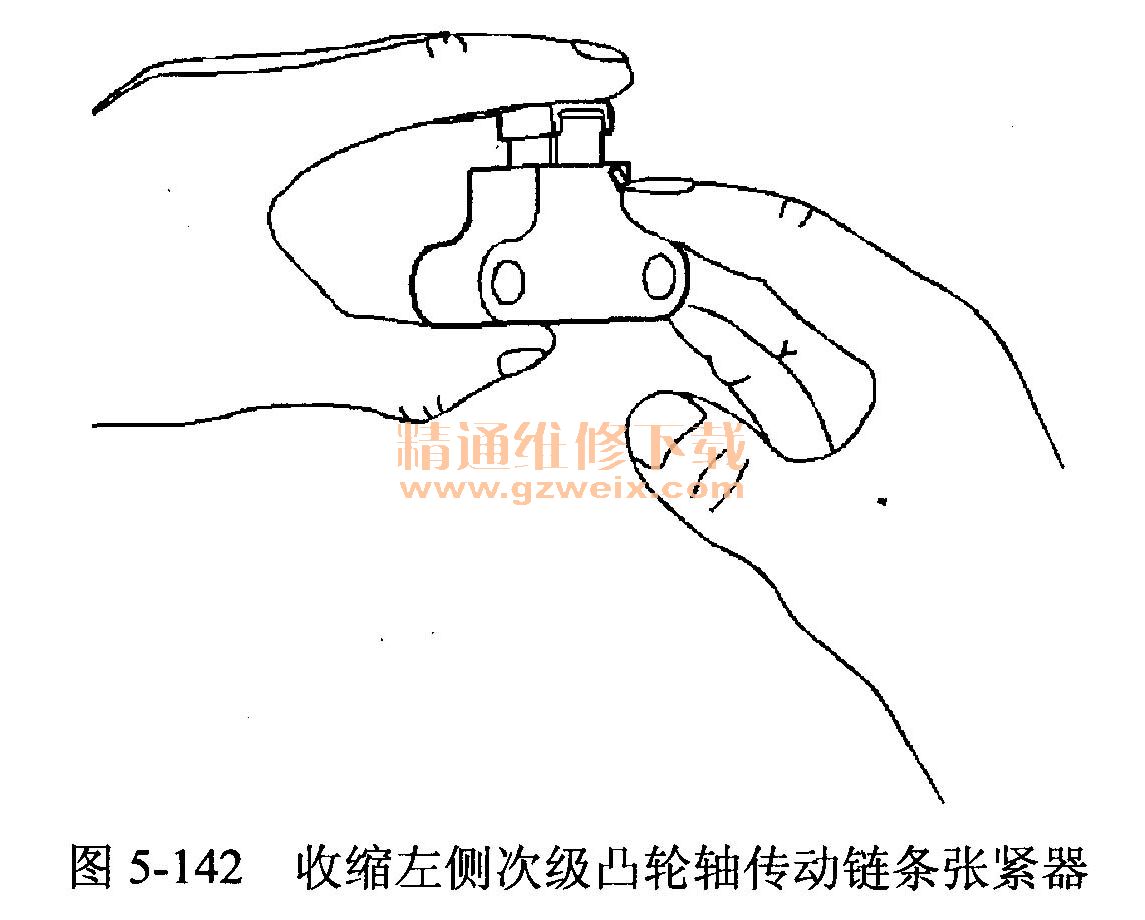

    14．按以下程序，收缩左侧次级凸轮轴传动链条张紧器，如图5-142所示。

    （1）逆时针旋转棘爪分离杆并将其固定住。
    （2）收缩左侧次级凸轮轴传动链条张紧器支撑板并将其固定住。
    （3）松开棘爪分离杆，并缓慢释放支撑板上的压力。

    15．当棘爪分离杆移动到第一个止动点时，应能感觉到并听到“咔嗒”声。在分离杆上的孔中插入一个销，以将左侧次级凸轮轴传动链条张紧器支撑板锁定在收缩位置。

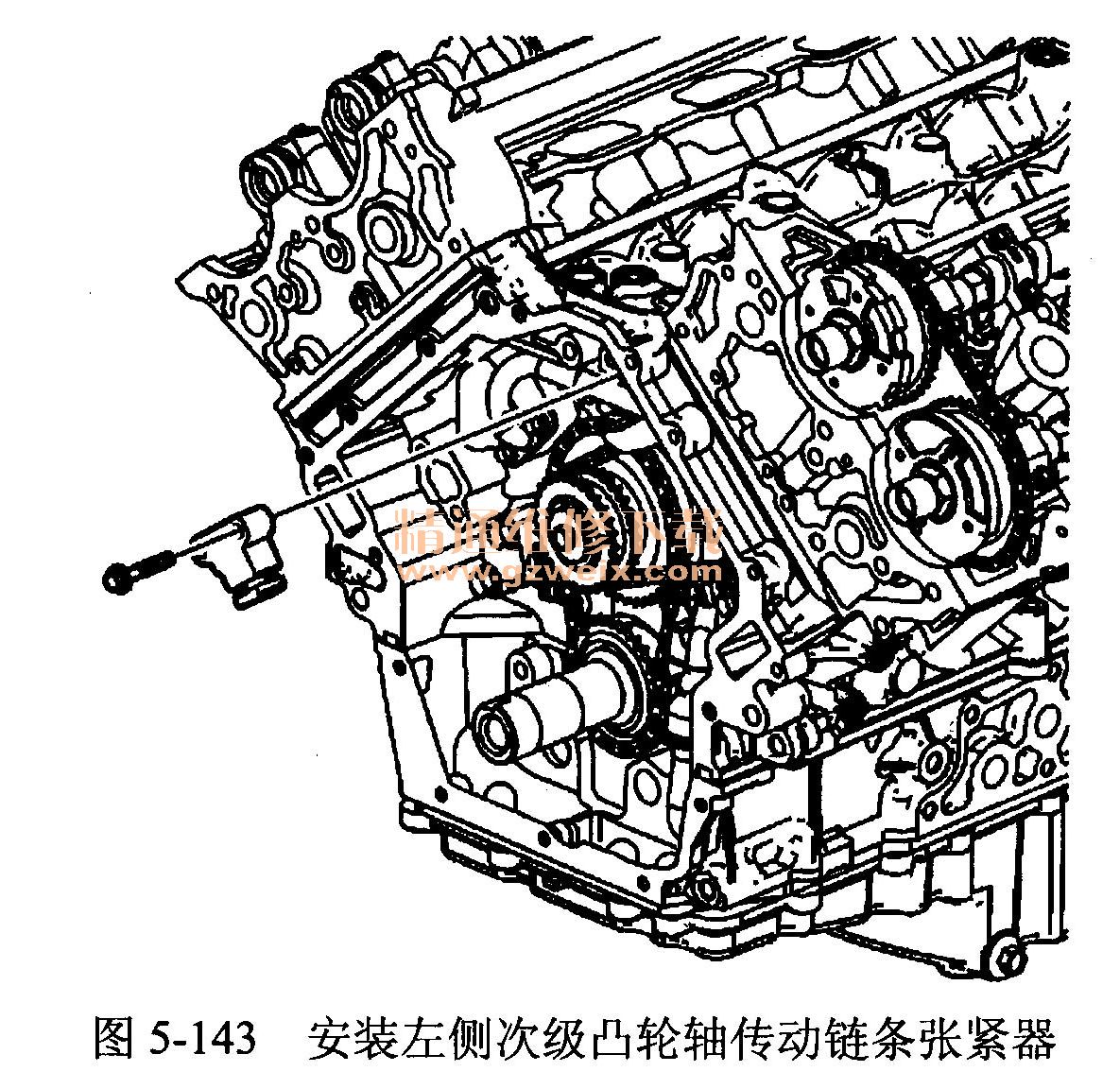

    16．安装左侧次级凸轮轴传动链条张紧器，如图5-143所示。

    17．安装左侧次级凸轮轴传动链条张紧器螺栓。
    18．从左侧次级凸轮轴传动链条张紧器分离杆上拆下销。
