海信SIEMENS倍频机芯开关电源
来源：本站整理  作者：佚名  2013-07-08 14:39:43

海信SIEMENS倍频机芯开关电源速修图解如图10和图11所示。

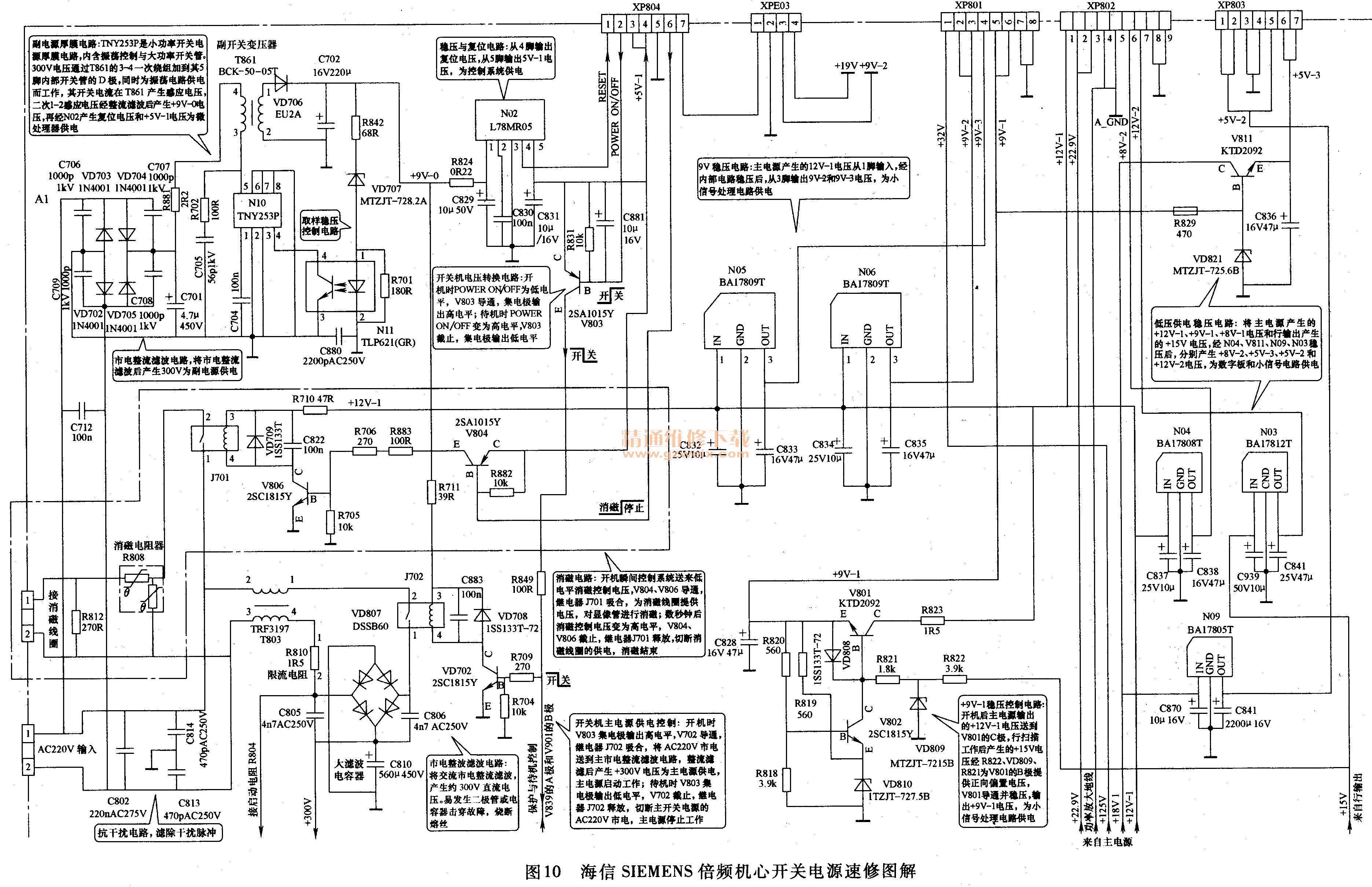

海信SIEMENS倍频机芯开关电源速修图解
海信SIEMENS倍频机芯开关电源主电源速修图解1
海信SIEMENS倍频机芯开关电源主电源速修图解2
