雪佛兰科鲁兹(LXV 1.6 L型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-08 14:43:18



    13. 拆下挡住曲轴的EN-6625锁止装置2。

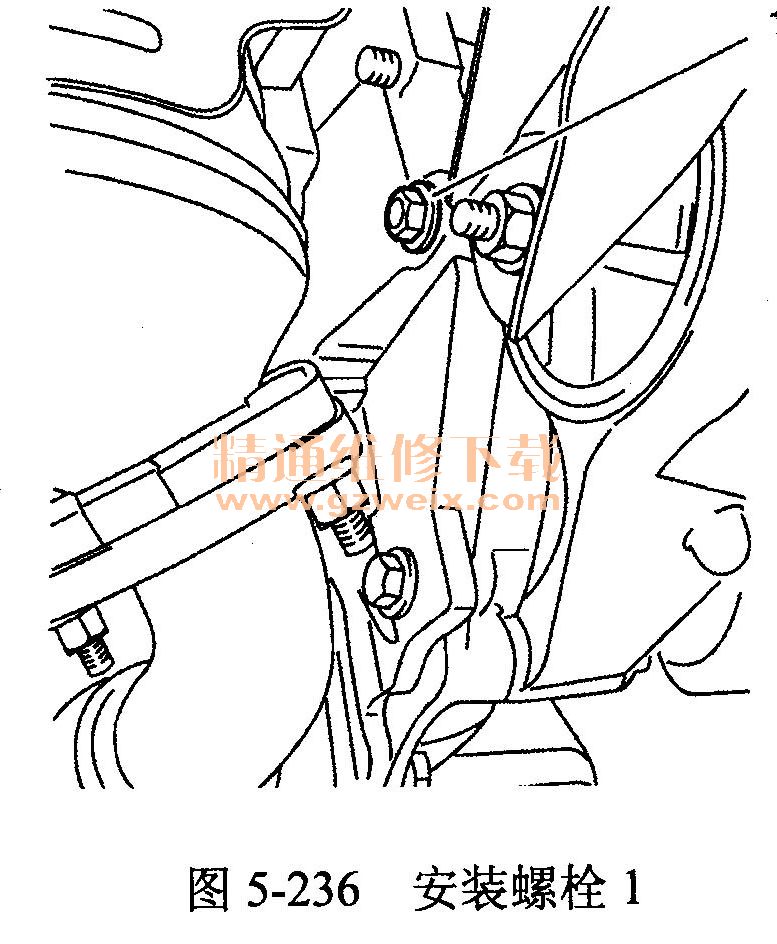

    14.安装螺栓1并紧固至力矩为75 N·m,如如2-236所示。

    15.完全降下车辆。
    16.正时检查。
    注意:记录凸轮轴链轮上的标记。
    沿发动机旋转方向,用曲轴平衡器上的螺栓转动曲轴720°。

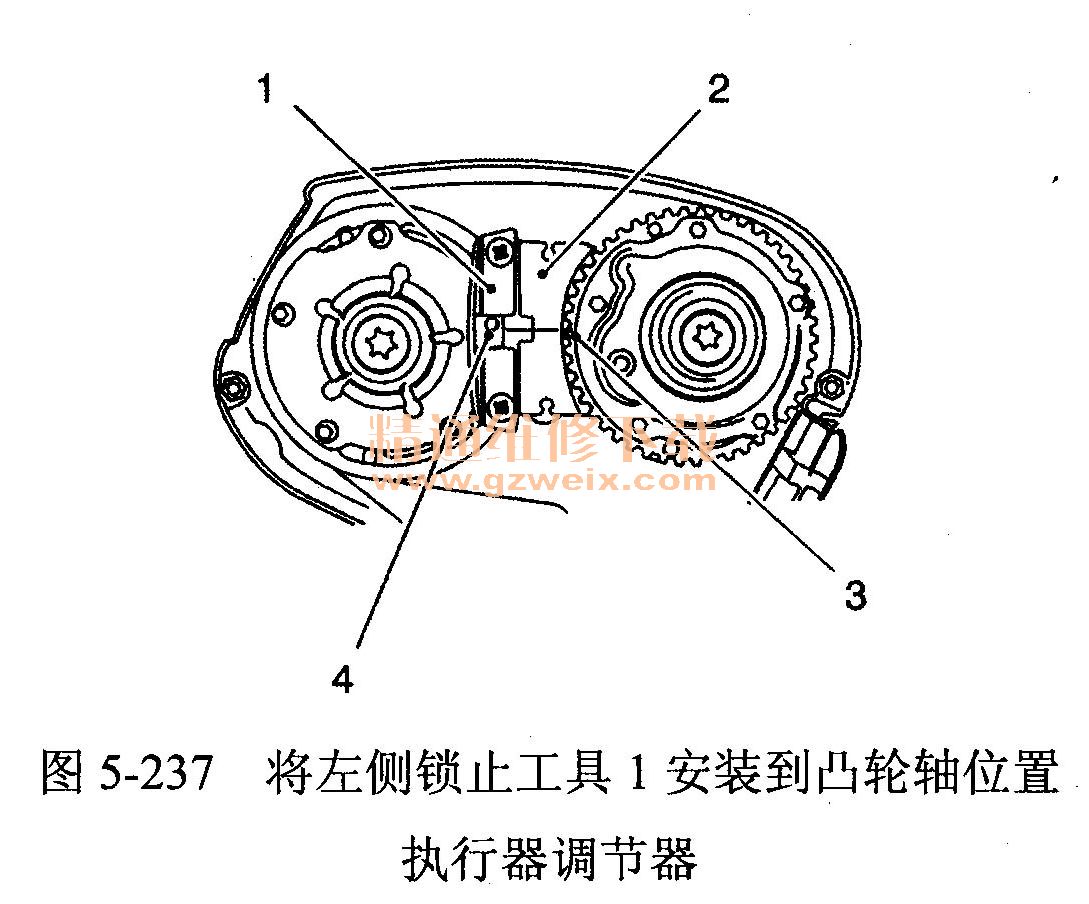

    注意:进气凸轮轴位置执行器上的点形标记4和EN-6340左侧的凹槽在此过程中不对应,但是必须与图5-237所示的情况接近。

    图5-237所示为将左侧锁止工具1安装到凸轮轴位置执行器的调节器。
    注意:排气凸轮轴位置执行器上的点形标记3必须与EN-6340右侧的凹槽相对应。
    将专用工具EN-6340右侧锁止工具2安装到凸轮轴位置执行器的调节器。
    17.拆下专用工具EN-6340锁止工具。
    注意:记录曲轴平衡器和盖上的标记。
    18.控制曲轴平衡器位置。
    曲轴平衡器1和下盖1上的标记必须对准,如图5-238所示。

    19.安装正时皮带前下盖。
    20.安装传动皮带张紧器。
    21.安装行李厢防溅罩。
    22.完全降下车辆。
    23.安装正时皮带前上盖
    24.安装空气滤清器壳体
