北京现代御翔(G4KC 2.4 L型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-31 16:12:44

    (二)正时链条的安装
    正时链条的安装步骤和方法如下。
    1.安装曲轴链条链轮B,如图14-311所示。

    2.安装正时链油喷嘴A,如图14-311所示。
    3.在曲轴的齿键与主轴承盖的结合面对齐时,装配曲轴。在进气链轮、排气链轮与汽缸盖的顶面对齐时,放置进气/排气凸轮轴总成。目的是使1号汽缸上的活塞位于上止点,即它的压缩冲程。
    4.安装正时链导轨。
    5.安装正时链。
    为使皮带不在轴的各个中央松弛,要安装正时链,如图14-312所示。安装顺序为:

    曲轴链轮→正时链条导轨→进气凸轮轴链轮→排气凸轮轴链轮。
    安装正时链时,各链轮的正时标记应匹配正时链的正时标记(颜色链)。
    6.安装正时链张紧器臂。
    7.安装正时链自动张紧器A,拆卸定位销。
    8.按常规方向(从前看顺时针方向)旋转曲轴2周,确认正时标记,如图14-313中的A所示。

    9.安装正时链盖。
    10.安装油底壳。
    11.安装空调器支架。
    12.安装空调器压缩机螺栓。
    13.安装汽缸盖罩。
    14.安装点火线圈。
    15.连接点火线圈连接器A。
    16.安装发动机支撑支架。
    17.使用飞轮止动器,安装曲轴皮带轮。
    18.安装水泵皮带轮A。
    19.安装驱动皮带张紧器和张紧器皮带轮。
    20.安装惰轮A。

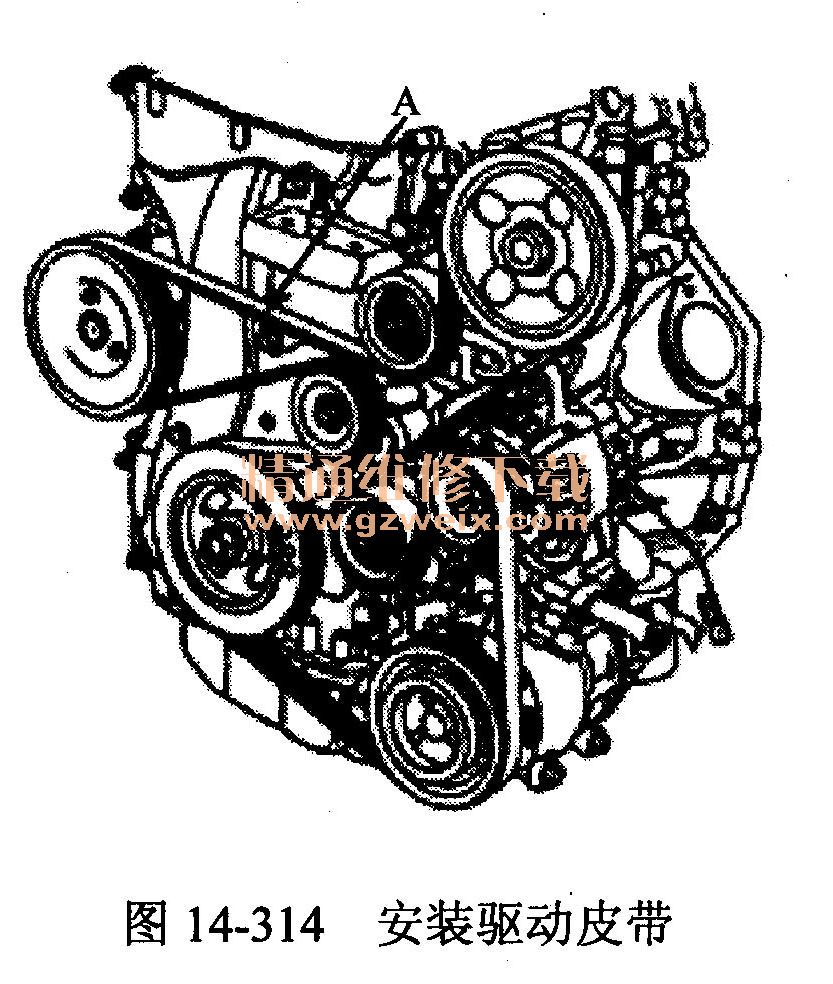

    21.安装驱动皮带,如图14-314所示。

    曲轴皮带轮→A/C皮带轮→交流发电机皮带轮惰轮→P/C泵皮带轮→惰轮→水泵皮带轮→张紧器皮带轮。
    逆时针旋转自动张紧器用扳手转动自动张紧器皮带轮螺栓。
    将皮带放在自动张紧器皮带轮上后,缓慢释放自动张紧器皮带轮。
    22.安装发动机固定支架A,如图14-315所示。

    23.安装右侧盖。
   24.安装右前轮。
    25.安装发动机盖。
