沃尔沃(VOLVO)S40 2. 4L发动机正时校对方法
来源:本站整理  作者:佚名  2013-08-30 14:15:49

    1.正时带拆卸程序
    1)把冷却液膨胀箱从支架上抬起,放到发动机顶上,然后安装专用工具一举升架(999-7103),如图1所示。

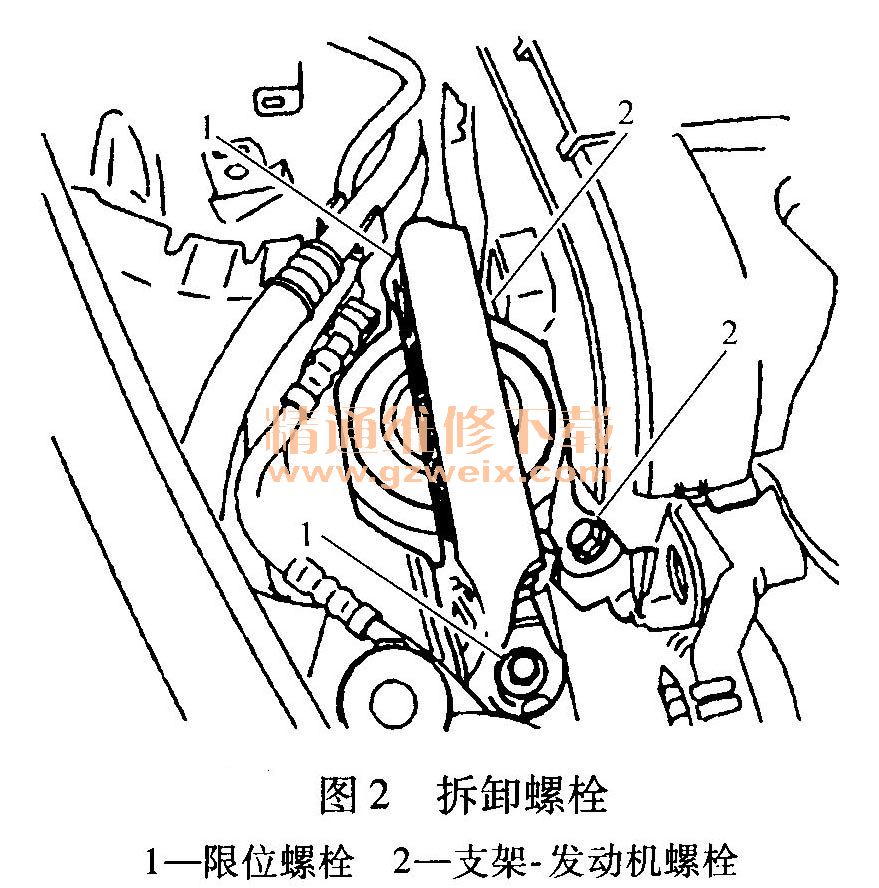

    2)拆下发动机支座限位器上的螺栓,拆下限位器。拆下把发动机支座与气缸盖固定在一起的螺栓,如图2所示。

    3)拆卸变速器前盖螺栓和前盖。
    4)举升并支撑车辆。拆卸右前车轮。拆下翼子板内衬护板。调整车身支撑高度,使维修人员能看到正时带轮并能很方便地接触到举升架。

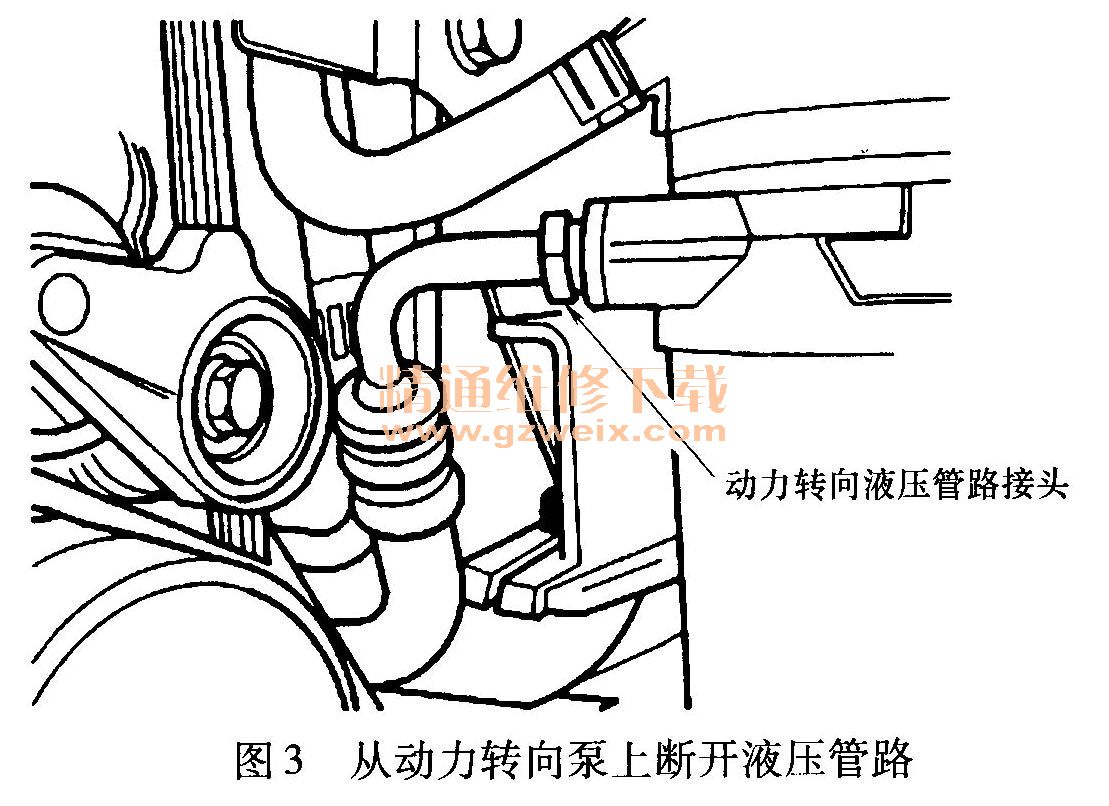

    5)从动力转向泵上断开动力转向液压管路。如果操作过程中有油液泄漏,要立即清洁,并密封住动力转向泵上的油路接口和液压管路,如图3所示。

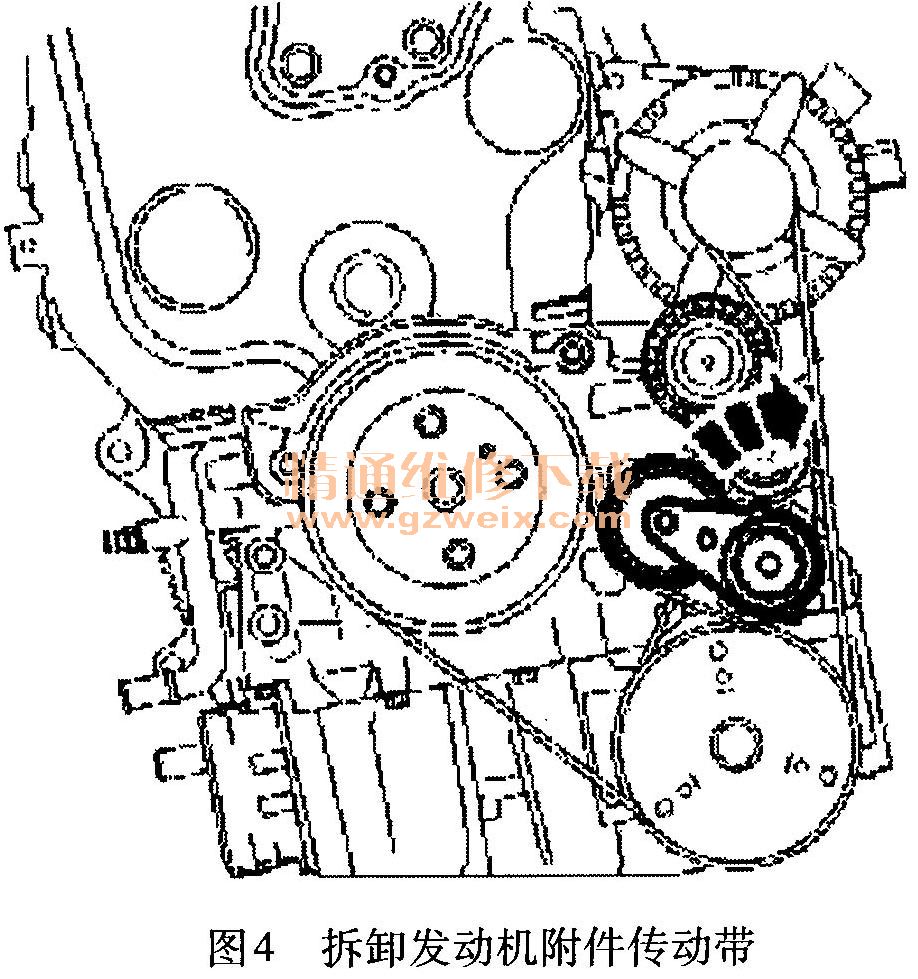

    6)松开传动带张紧器,拆卸发动机附件传动带,如图4所示。

    7)拆卸减振器。
    8)顺时针转动曲轴直至曲轴和凸轮轴链轮上的正时标记对齐。降下发动机,以便能从底部拆卸传动带张紧器螺栓,如图5所示。

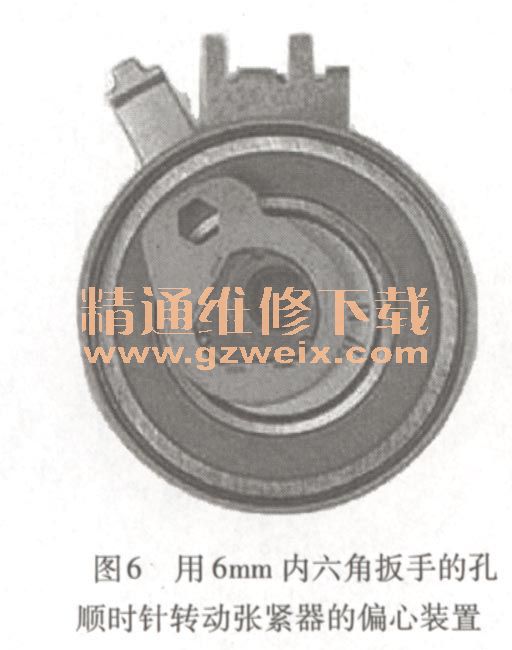

    9)固定住正时带张紧器中央螺栓,用6mm内六角扳手的孔把张紧器的偏心装置顺时针转动至10点钟位置,从带轮上拆下正时带,如图6所示。

10)拆下正时带张紧器和惰轮带轮。这两个部件都是一次性的,不能重复使用。

[1] [2]  下一页
