一辆行驶里程约5600km、配置B420T34发动机的2021年沃尔沃XC90。该车空调不制冷,没有一点凉风。
故障诊断:接车后启动发动机,打开空调A/C开关,温度调至最低,吹出的是自然风。

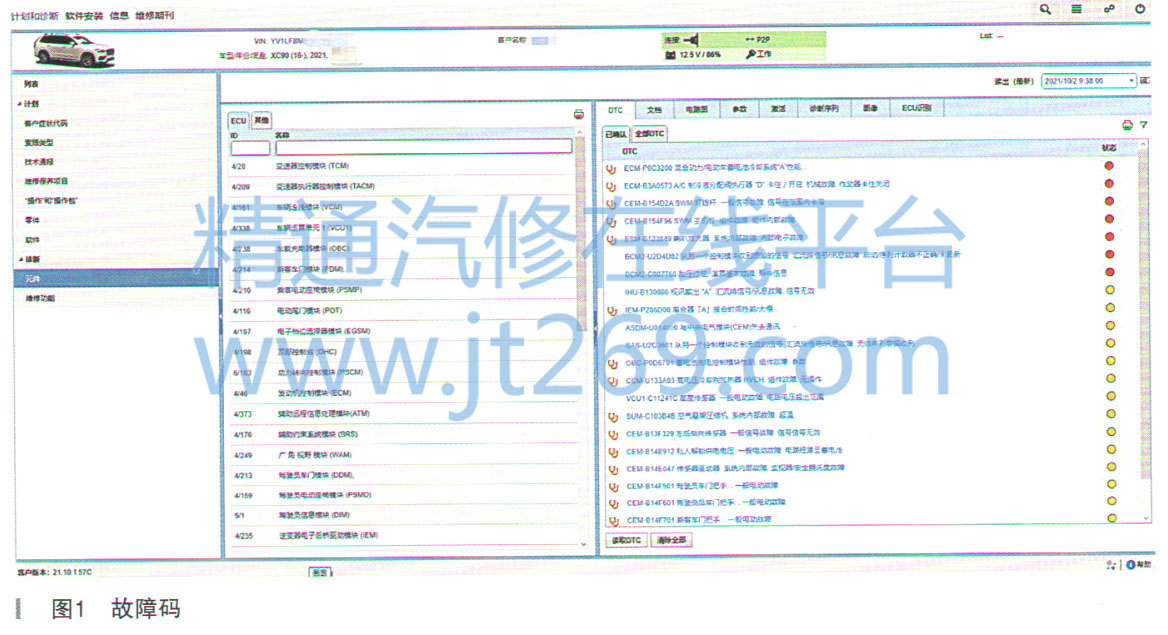

连接诊断仪VIDA读取故障码如图1所示。
与空调有关的故障码有:ECM-P0C3200混合动力/电动车
蓄电池冷却系统“A”性能;ECM-B3AO573制冷剂分配阀执行器“D”卡住/开启机械故障作动器卡住关闭;CCM-U133A93高电压冷却剂加热器HVCH组件故障,无操作。看到这些故障码第一反应是冷却部分出现问题导致空调系统不工作,尝试清除故障码,CCM-U133A93无法清除。
简单分析混动车型的空调大致由以下方面原因引起:
·线路故障
·发动机控制模块(ECM)
·空调控制模块CCM
·空调压缩机模块ACCM
·软件
T8混动车型的空调相比一般的燃油汽车空调复杂,压缩机是由高压
蓄电池供电,如果高压

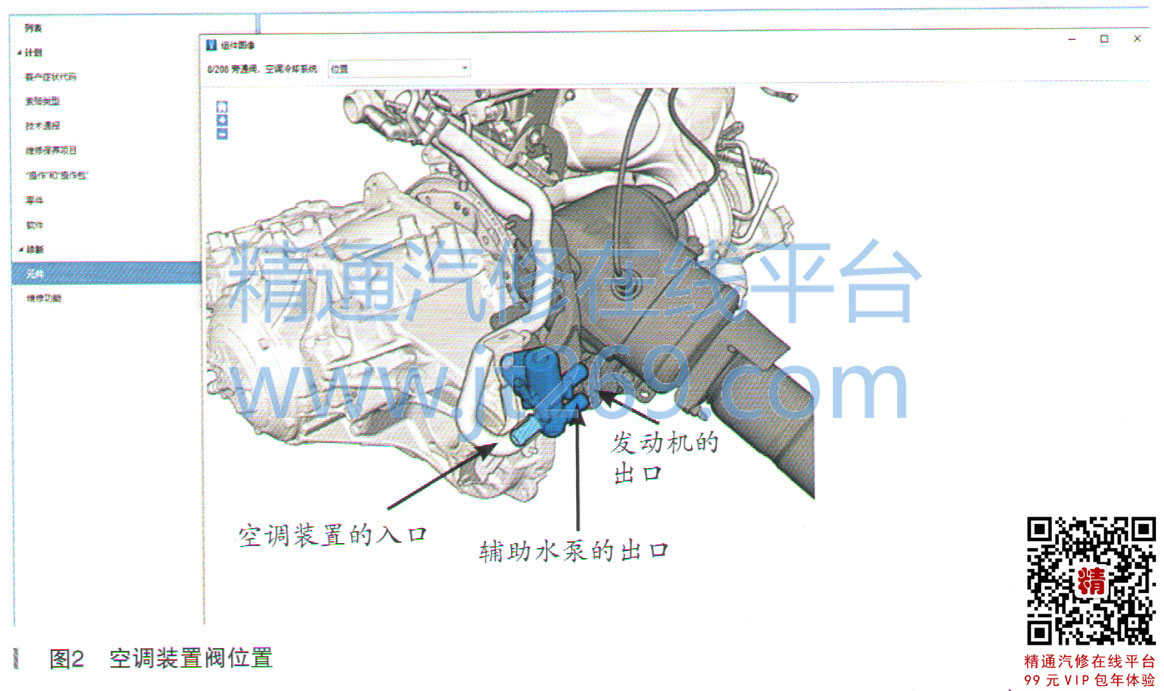

蓄电池的冷却效果不好,压缩机也不会工作。由于是新车,客户非常不理解,刚行驶5000km就出现空调不制冷,认为质量因素非常大。首先对CCM-U133A93故障码进行故障追踪,发现与空调装置阀(旁通阀)有关系,位置如图2所示。
该阀将发动机冷却回路和空调系统辅助加热回路连接到一起,空调系统辅助加热回路还通过该阀加注和排空。CCM根据冷却液温度控制该阀应使用哪个冷却回路。
驻车空调启动时,空调系统辅助加热旁通阀也会启动,冷却液只能在HVCH和空调单元中循环,不会使发动机预热。

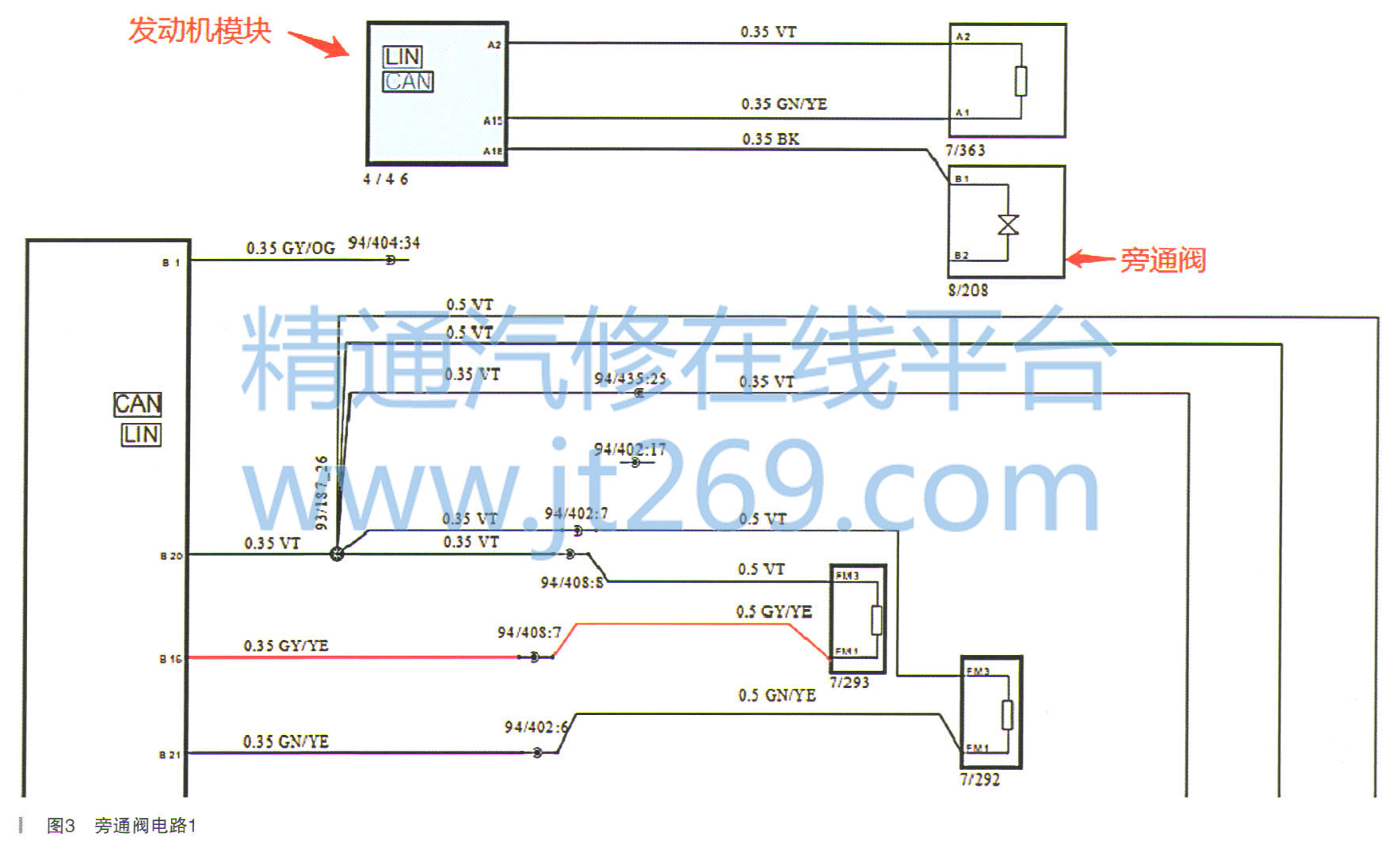

查阅相关电路图如图3、图4所示。
