一辆行驶里程约750km、配置B4204T2发动机的2021年沃尔沃S90轿车。该车手机无线充电时断时续。

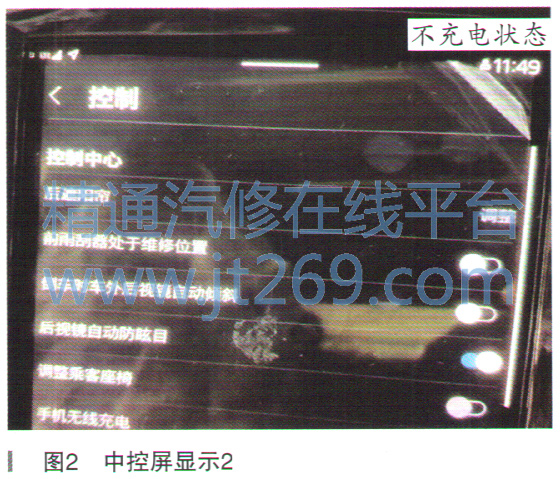

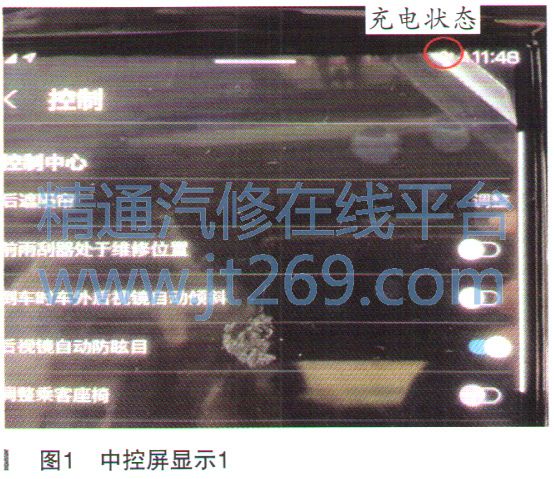

故障诊断:启动车辆,打开手机无线充电,将手机放置充电处,手机屏幕不断地点亮,中控屏CCD上手机无线充电指示间断地显示,如图1、图2所示。
连接诊断仪,无相关故障码。无线充电功能是新开发的一项新技术在汽车上的应用,需要对其结构原理有所了解才能诊断维修。查找相关资料对手机无线充电系统原理及部件构成-进行梳理。
手机无线充电器(WPC)用于对智能手机执行无线充电,位置如图3所示。
WPC是一个感应式充电板,将智能手机放在其上可进行充电。符合其标准的所有智能手机均适合执行无线充电。WPC的基本用途是让驾驶员在驾驶中轻松便捷地为手机充电。WPC可打开和关闭。不使用时,可将手机放在充电器上。驾驶员希望使用手机时,手机已适当充电。相比将充电线连接在智能手机和电源插座之间为智能手机充电的传统方式,WPC更加方便。然而,使用WPC为智能手机充电需要的时间较长,并会散发更多热量。
充电功能包括的部件如下:
·CEM
·CCD
·IHU
·WPC
·橡胶垫
WPC只有一个连接器,将其推压到控制台中的正确位置时会听到 “咔嗒”声。WPC软件始终预装在单元中。
WPC仅在将智能手机放在橡胶垫上面时激活。
WPC的充电能力为15W。充电时的工作频率在110-205kHz之间。
WPC的最大允许温度为+75℃。
诊断与故障码由CEM管理。
警告:对于所有驾驶员配置文件,WPC的默认设置均为关闭。默认为关闭是因为WPC的定位可能千扰医疗设备,诸如起搏器。

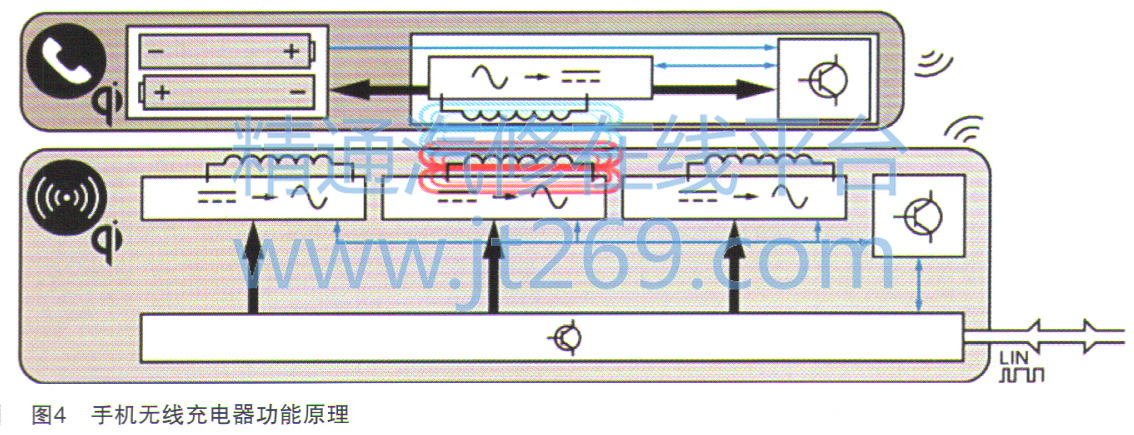

手机无线充电器(WPC)功能(如图4所示)说明:
