二、SLS轿车3. 6L发动机主正时链条安装
1）安装主正时链条，如图33所示。

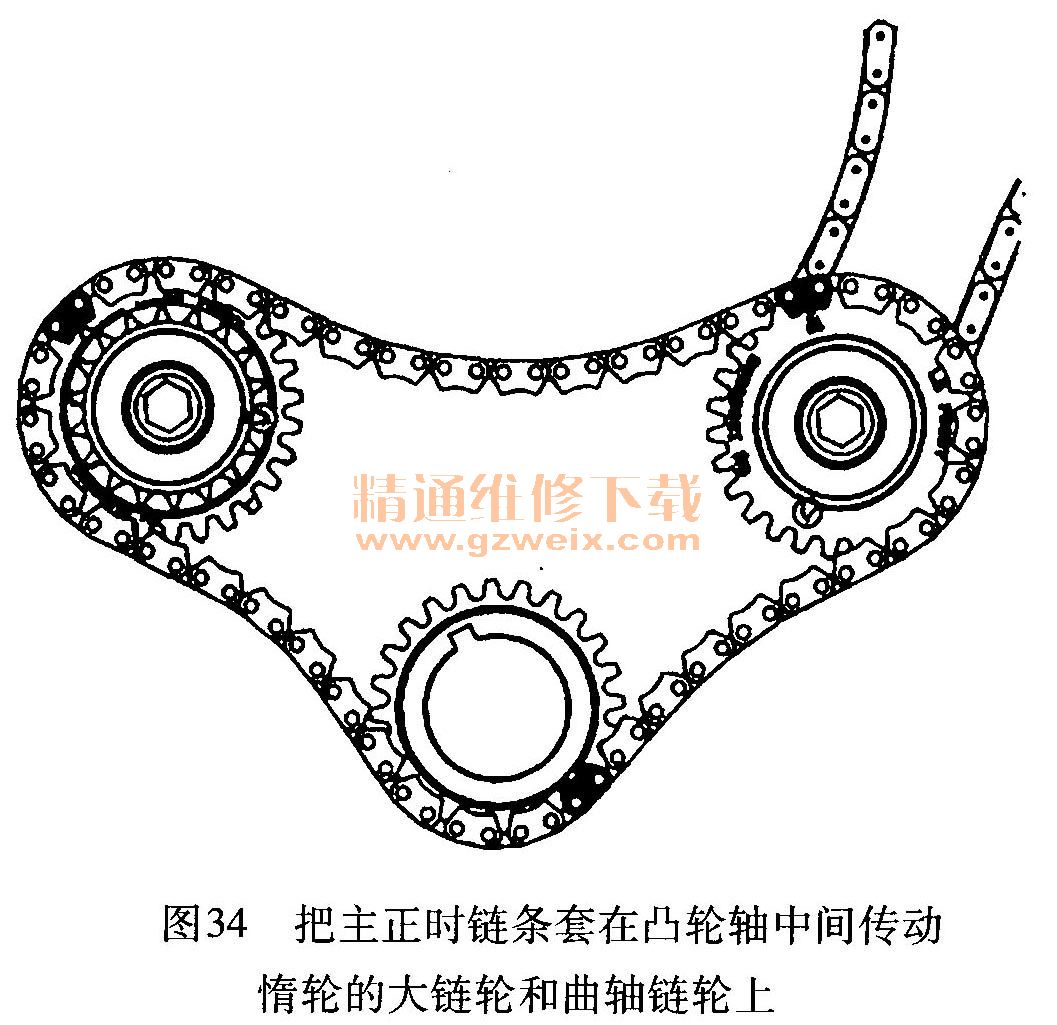

2）把主正时链条套在凸轮轴中间传动惰轮的大链轮和曲轴链轮上，如图34所示。

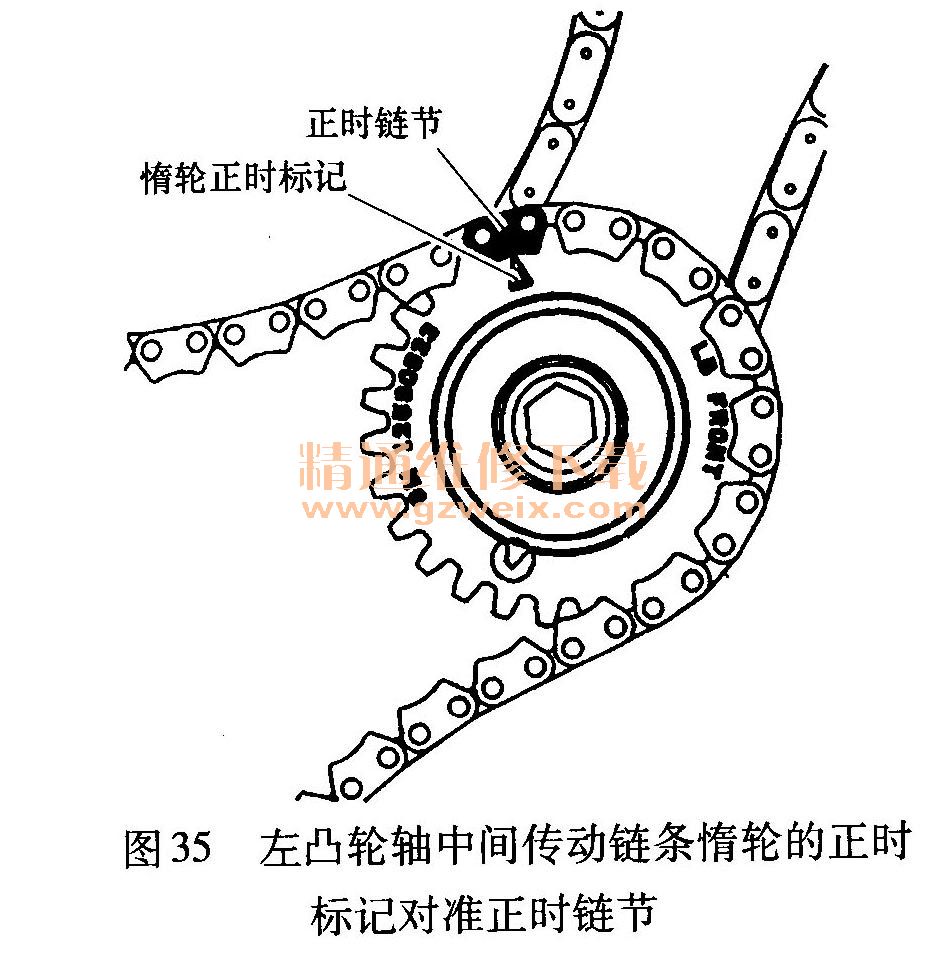

3）左凸轮轴中间传动链条惰轮的正时标记应对准正时链节，如图35所示。

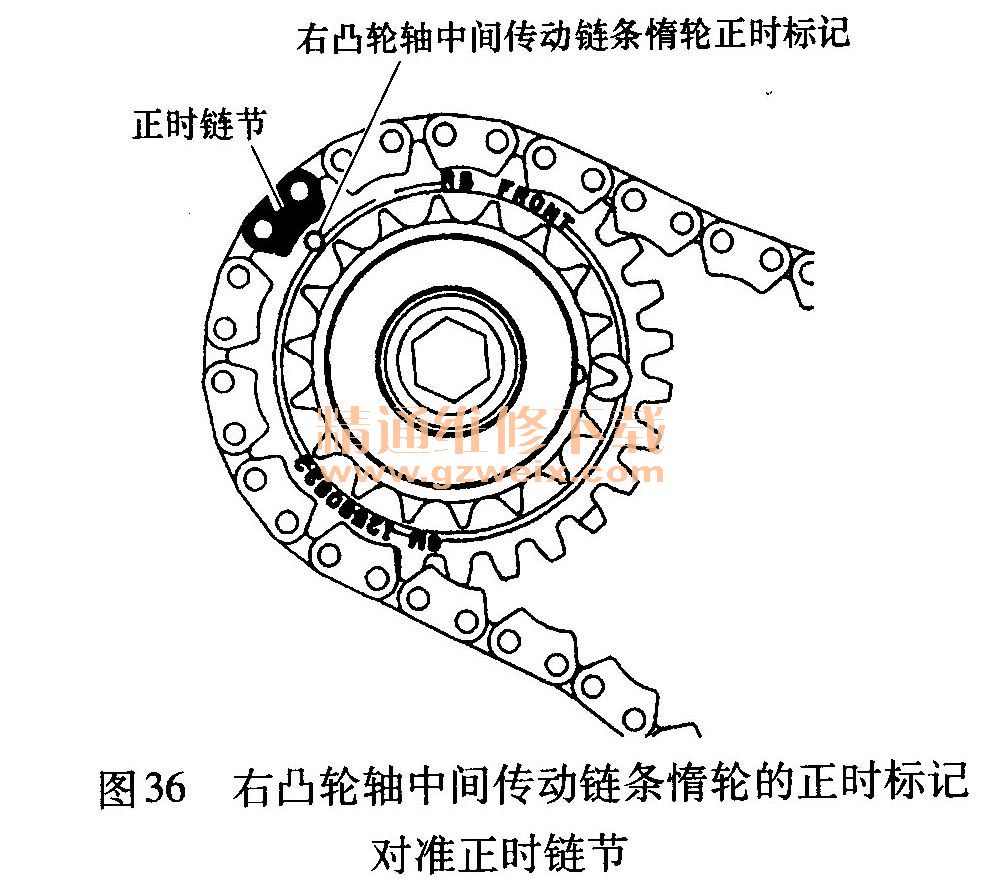

4）右凸轮轴中间传动链条惰轮的正时标记应对准正时链节，如图36所示。

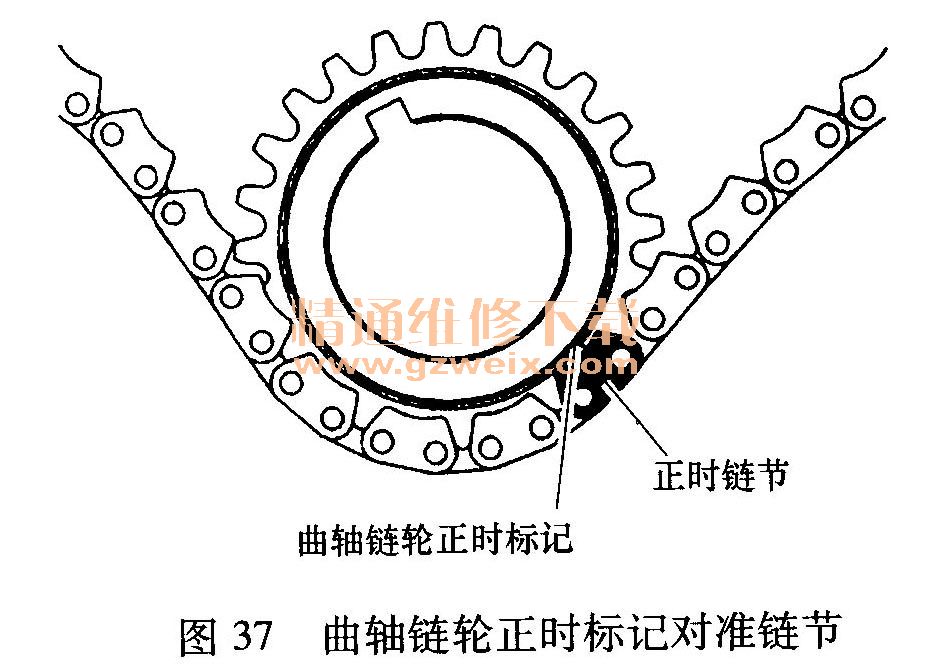

5）曲轴链轮正时标记应对准正时链条链节，如图37所示。

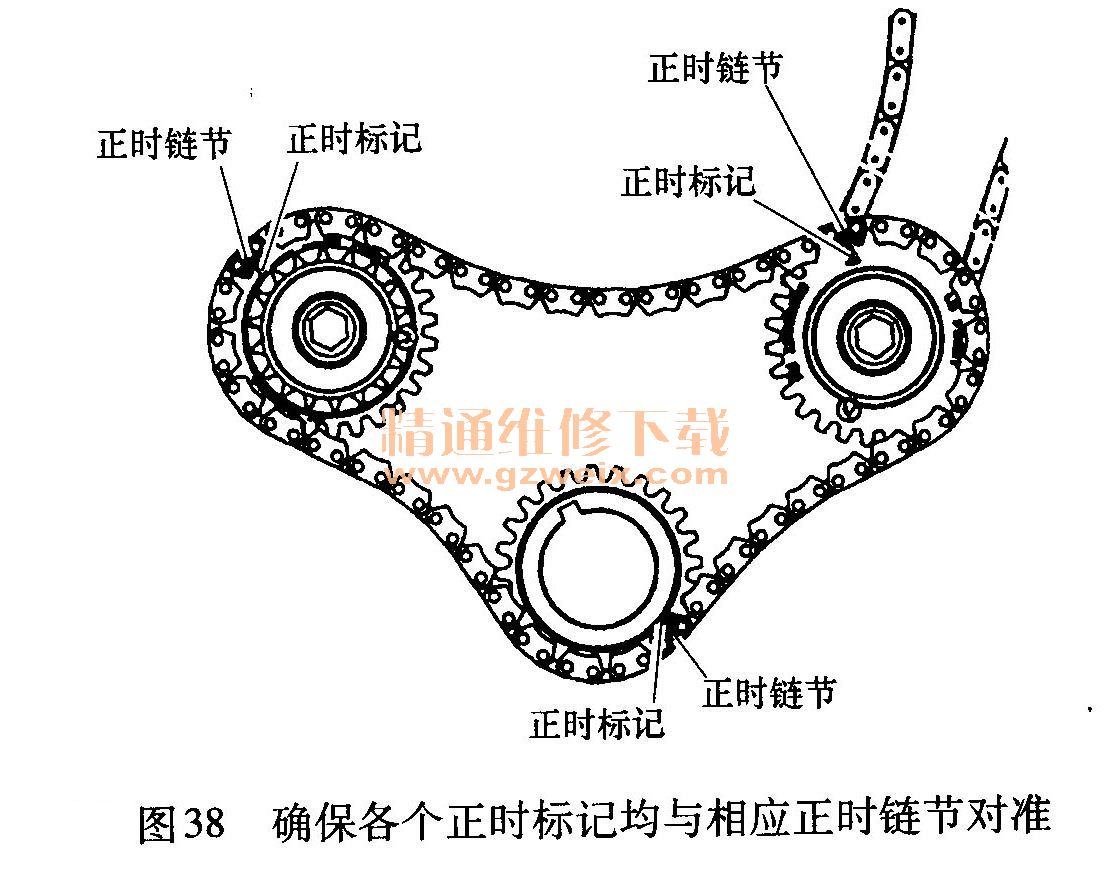

6）确保各个正时标记均与相应正时链节对准，如图38所示。
