三、SLS轿车3.6L发动机右侧次级正时链条安装
1）确保曲轴位于图39所示的位置。
2）安装右侧次级正时链条，如图40所示。

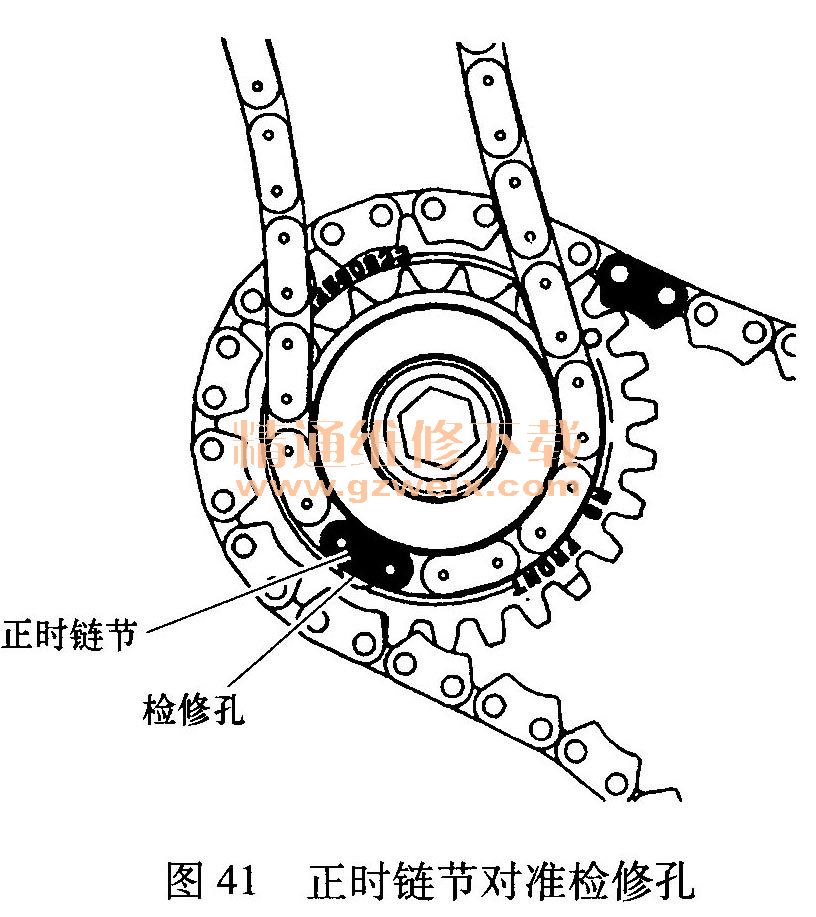

3）把右侧次级正时链条套在右凸轮轴中间传动链条惰轮的外侧链轮上，使正时链节对准惰轮内侧链轮上的检修孔，如图41所示。
4）把右侧次级正时链条套在2个右侧凸轮轴位置执行器链轮上。
5）确保两个右侧凸轮轴位置执行器链轮之间的正时链条链节之间有7节，如图42所示。
6）使右排气凸轮轴位置执行器链轮上的三角形正时标记对准正时链节，如图43所示。
7）使右进气凸轮轴位置执行器链轮上的三角形正时标记对准正时链节，如图44所示。

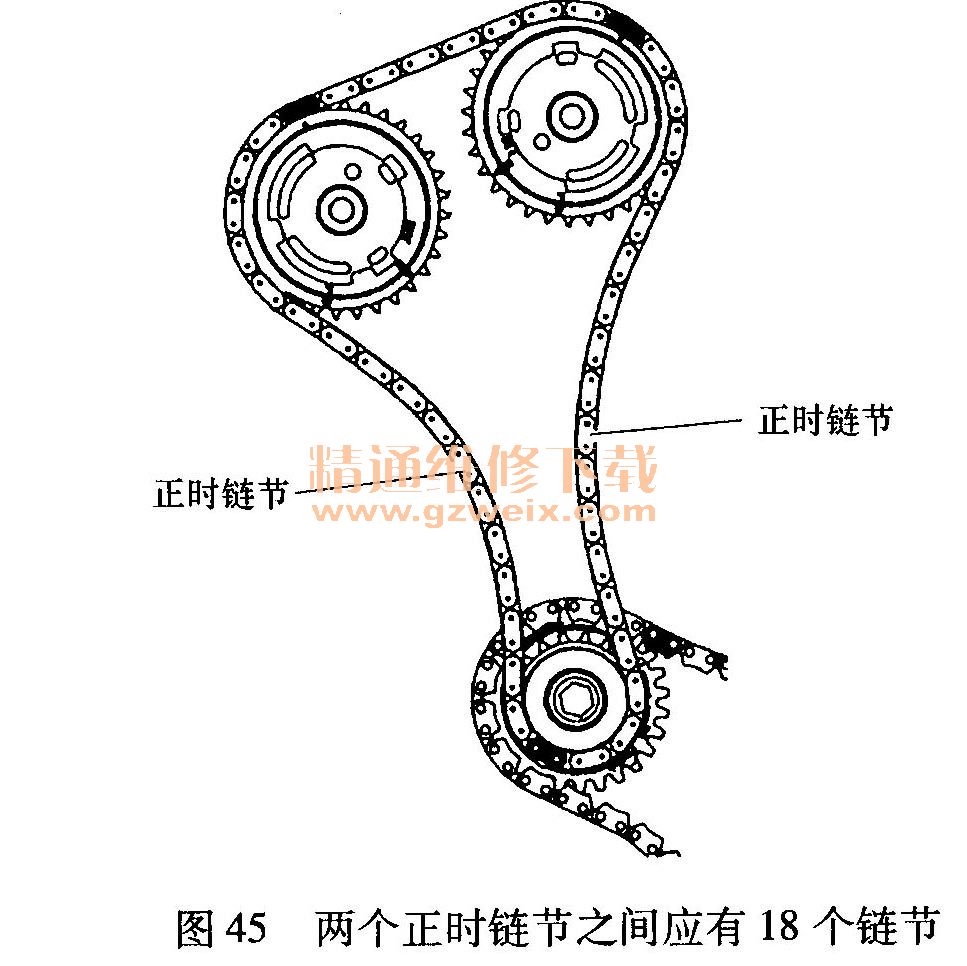

8）确认图45中两个正时链节之间应有18个链节。
