本田讴歌(ACURA MDX)J37A1(3.7L V6)发动机正时校对方法
来源:本站整理  作者:佚名  2013-11-07 17:22:22

    1.正时带拆卸

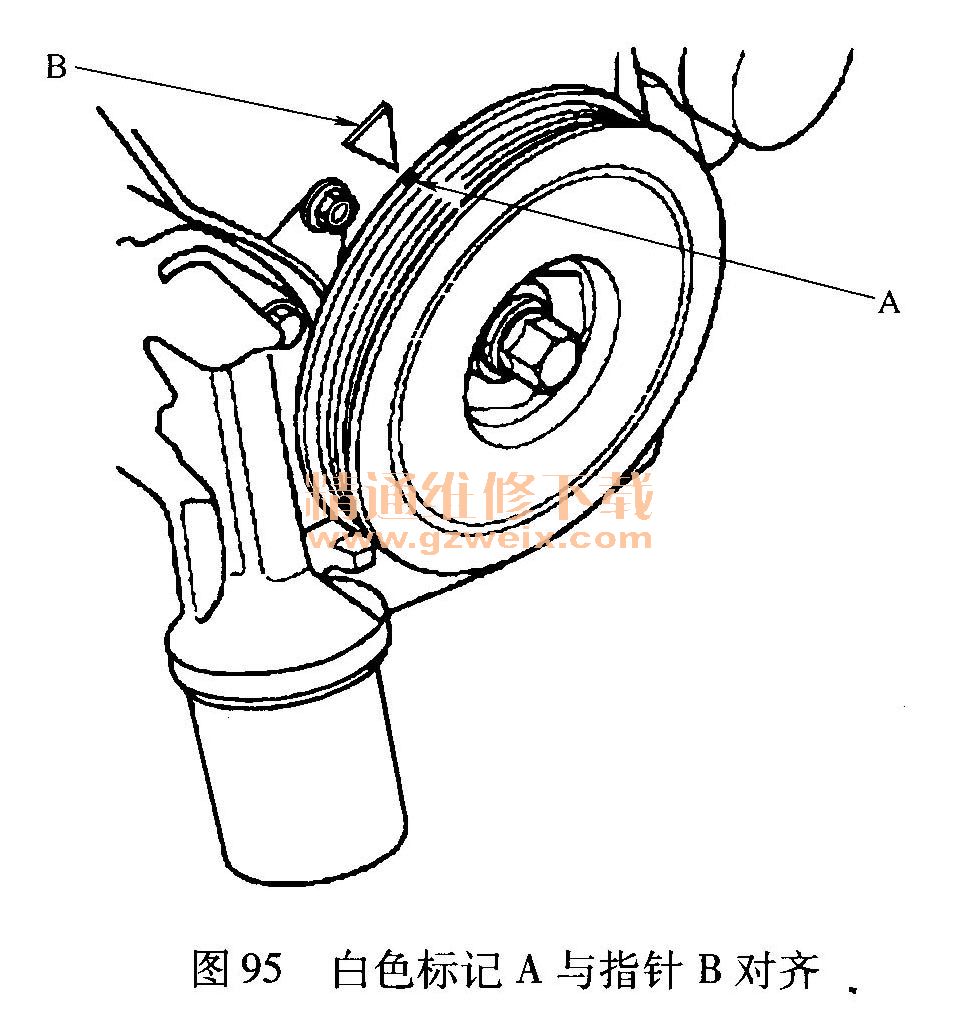

    1)转动曲轴,使白色标记A与指针B对齐(图95)。

    2)检查凸轮轴带轮上的1缸上止点标记A是否与正时带前罩上的指针B对齐(图96)。

    3)按照图97所示,记清发动机传动带的盘绕路径。

    4)按照图98所示,拆卸发动机传动带和传动带自动张紧器。

    5)为便于拆卸发动机侧支架,可在油底壳处垫上木块,然后用千斤顶把发动机撑起。
    6)把接地线A从发动机侧安装支架B上拆下(图99),然后再拆下发动机侧安装支架的上半部分。

    7)拆卸正时带前部上盖A和后部上盖B(图100)。

    8)举升车辆,拆卸右前车轮。
    9)按照图101所示,拆卸挡泥板。

    10)拆卸曲轴带轮。

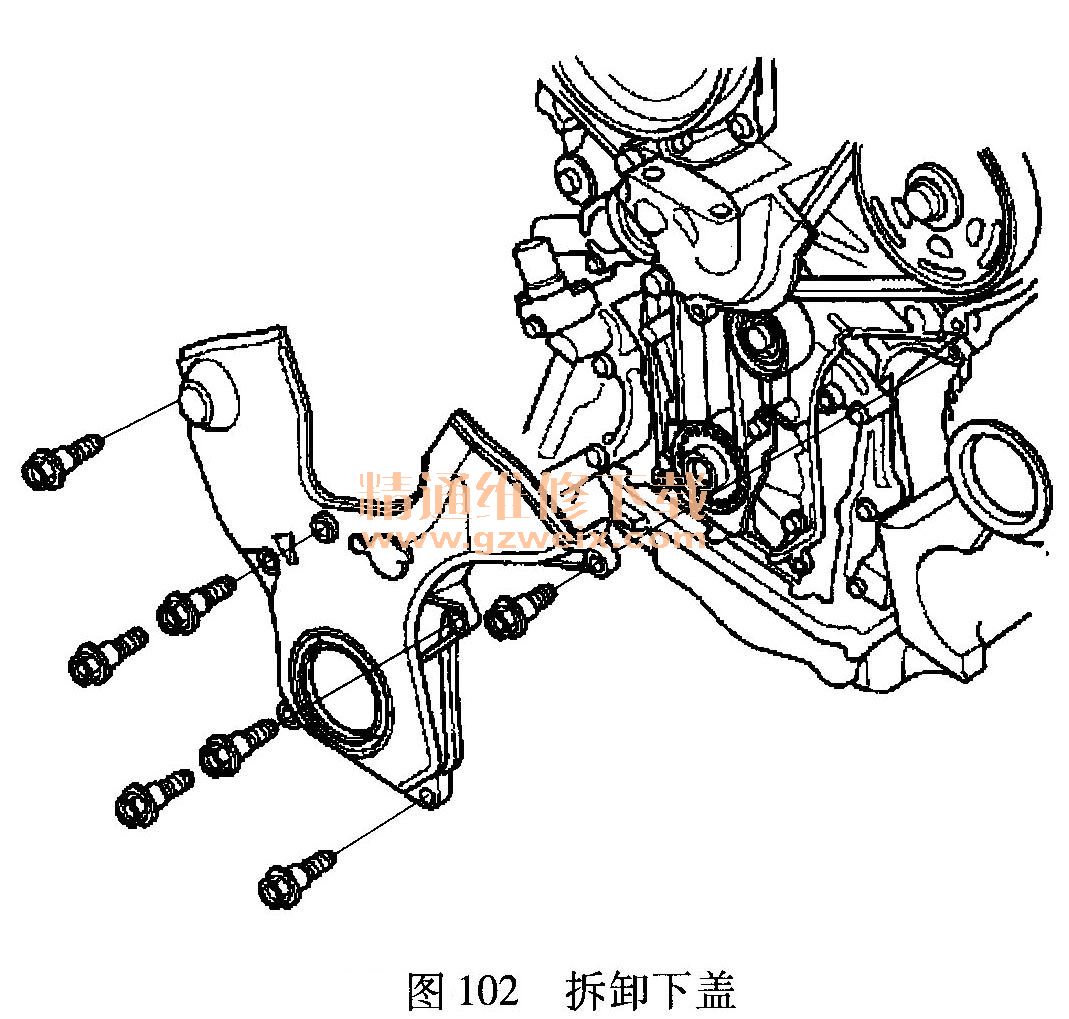

    11)拆卸下盖(图102)。

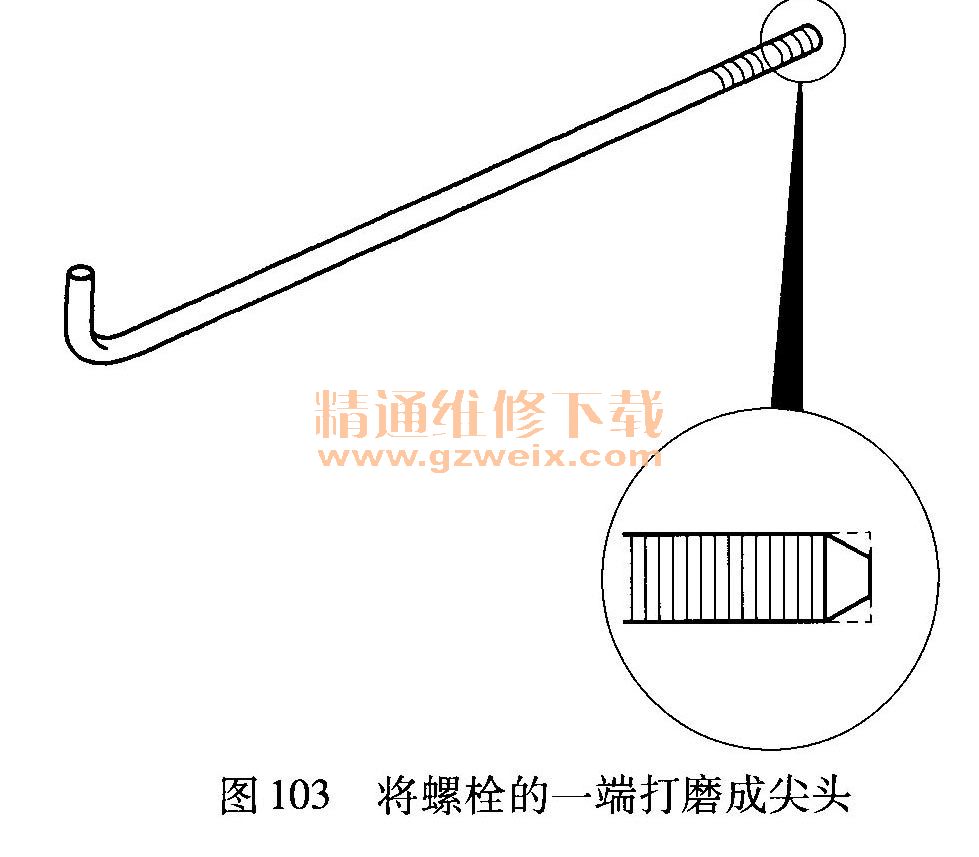

    12)按照图103所示,找一只从蓄电池支架上拆下的螺栓,把螺栓的一端打磨成尖头。

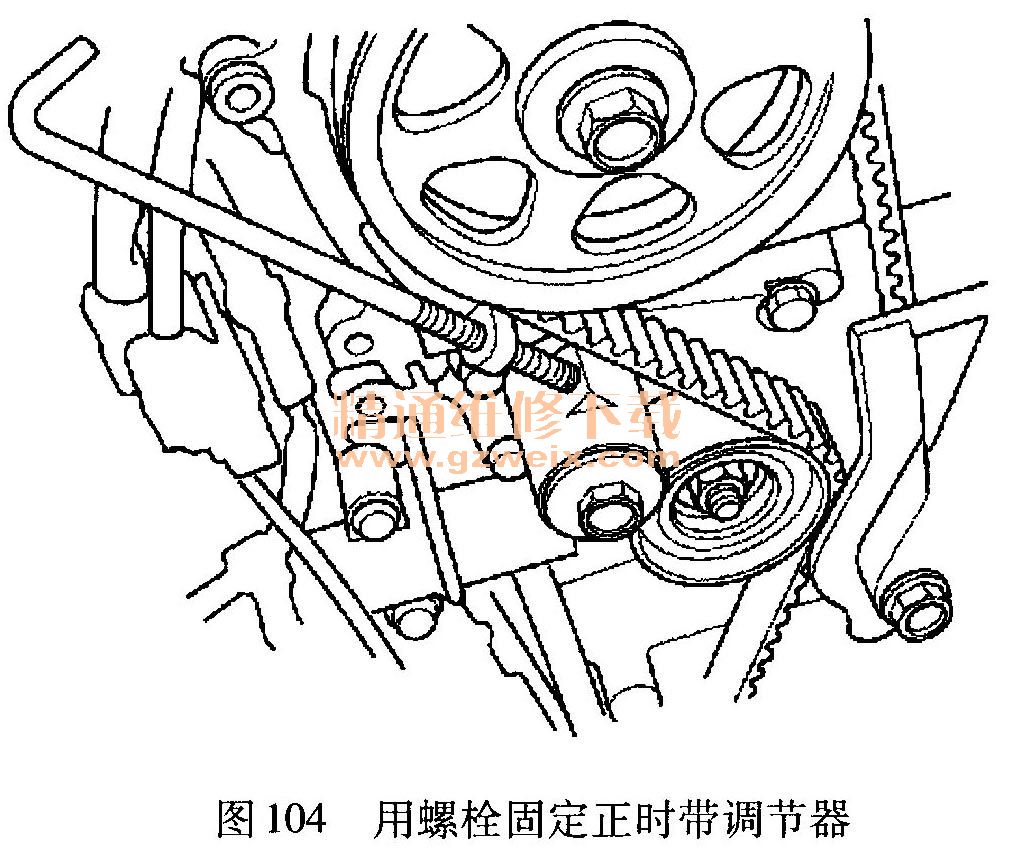

    13)按照图104所示,用打磨好的螺栓把正时带调节器固定好,并用手把螺栓拧紧。

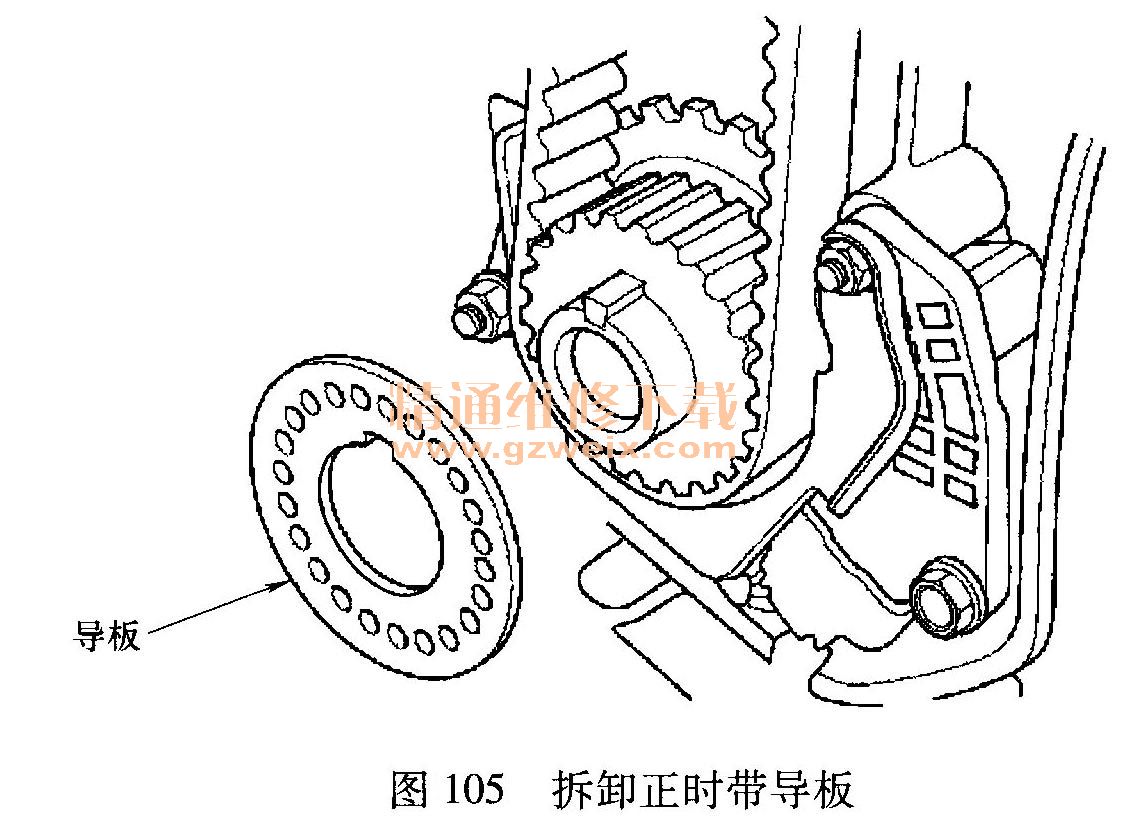

    14)按照图105所示,拆卸正时带导板。

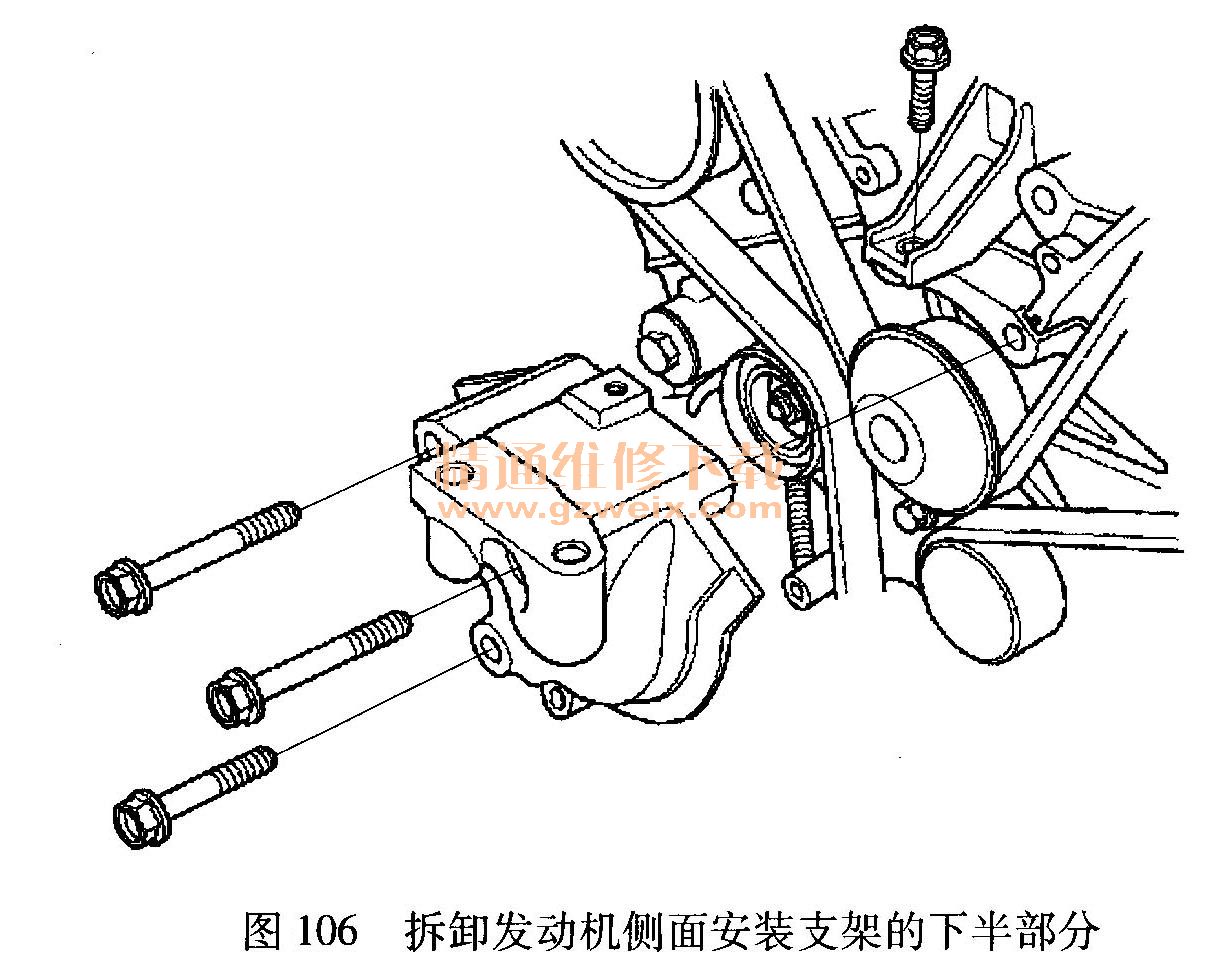

    15)按照图106所示,拆卸发动机侧面安装支架的下半部分。

    16)按照图107所示,拆卸惰轮螺栓A和惰轮B,然后拆下正时带。惰轮螺栓是一次性使用的,因此拆下惰轮螺栓后即可废弃不用。

[1] [2]  下一页
