本田讴歌(ACURA RDX)2.3T发动机正时校对方法
来源:本站整理  作者:佚名  2013-11-07 17:28:53

    一、ACURA RDX轿车2.3T发动机正时链条拆卸
    1)拆卸前车轮。
    2)拆卸挡泥板。

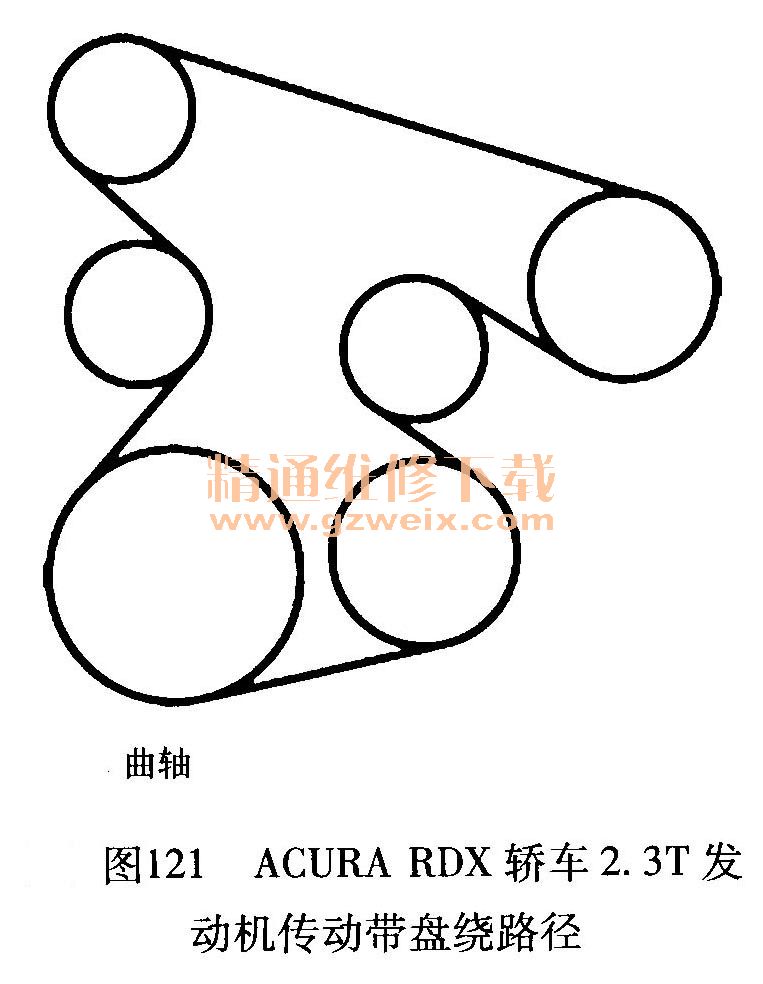

    3)拆卸发动机传动带并记下传动带盘绕路径,如图121。

    4)拆卸发动机气缸盖罩。
    5)参照图122,将1缸活塞设置到上止点位置:使可变气门正时控制执行器上的标记A和排气凸轮轴链轮上的标记B均位于顶部,然后将可变气门正时控制执行器和排气凸轮轴链轮上的上止点标记C对齐。

    6)拆卸可变气门正时控制阀。
    7)拆卸曲轴带轮。
    8)在油底壳下方垫好木块,用千斤顶支撑起发动机。
    9)按照图123所示,拆卸扭力杆加强件和上部扭力杆。

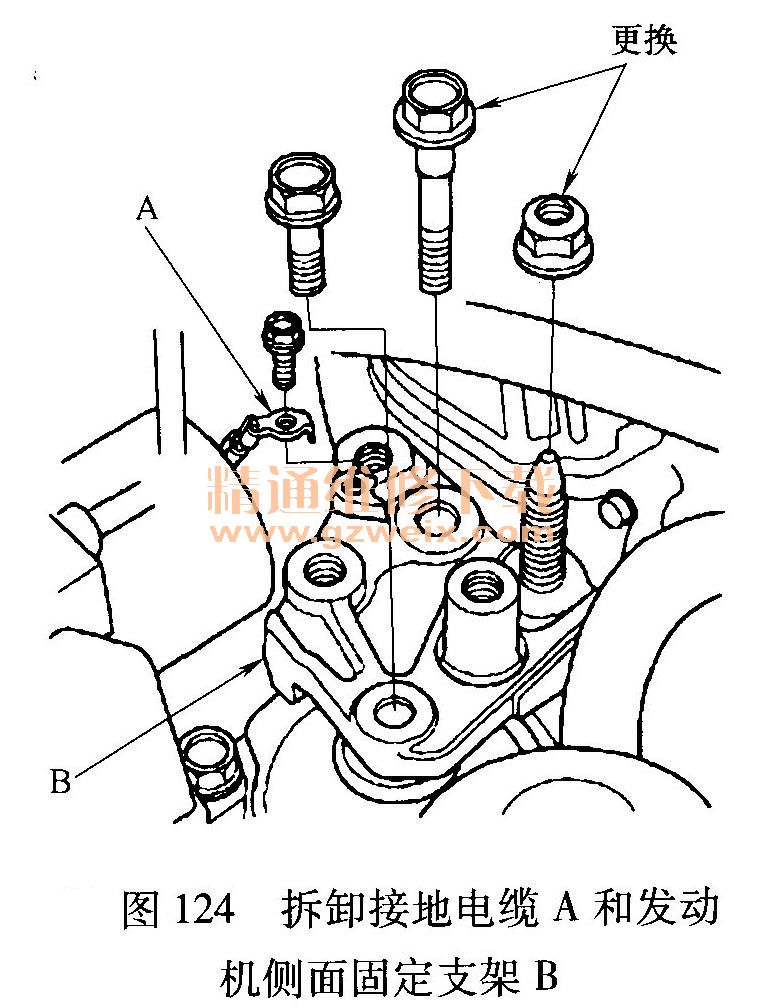

    10)按照图124所示,拆卸接地电缆A和发动机侧面固定支架B。

    11)按照图125所示,拆卸发动机冷却液旁通管路固定螺栓A,然后拆卸发动机侧面固定支架B。

    12)按照图126所示,拆卸正时链条外壳。

    13)安装上曲轴带轮,但不要拧紧。
    14)按照图127所示,逆时针转动曲轴,使自动张紧器压缩。

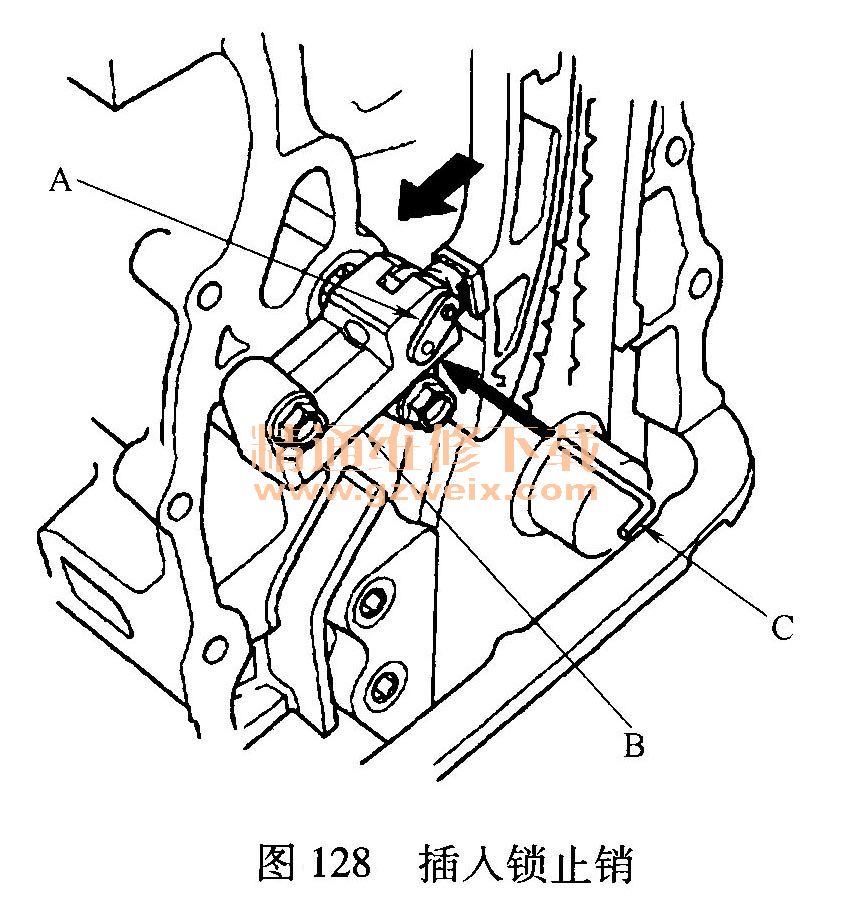

  15)按照图128所示,将锁止装置A和自动张紧器B上的小孔对齐,然后将直径为5mm的锁止销C插入孔中。

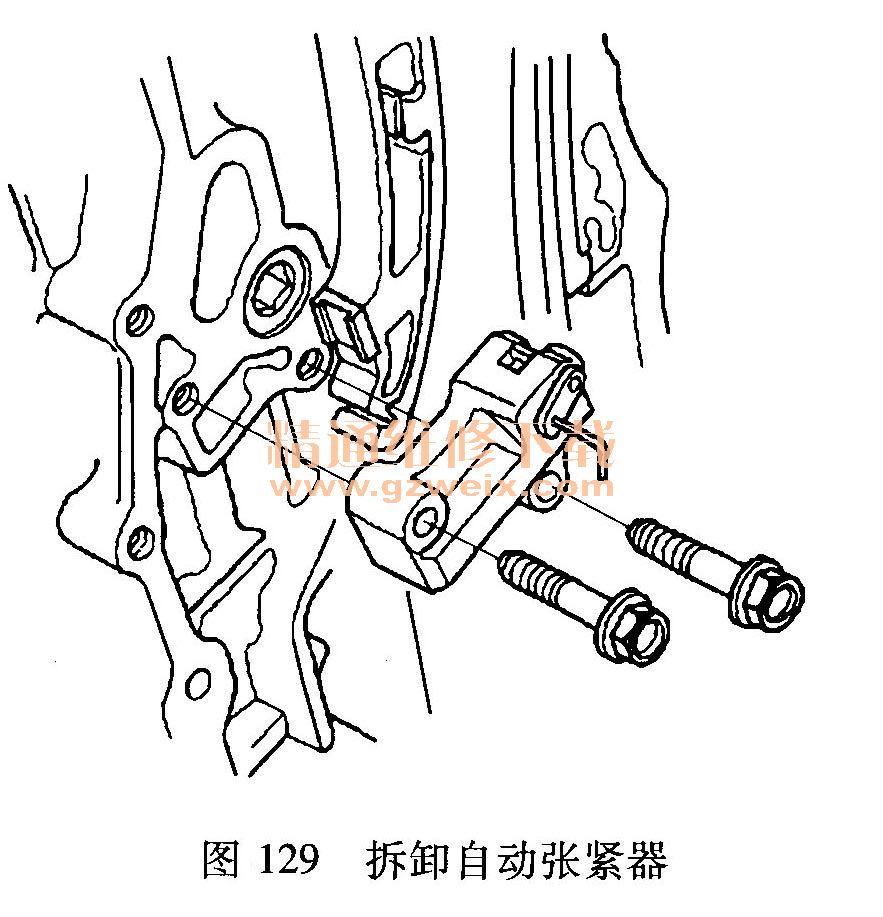

  16)按照图129所示,拆卸自动张紧器。

  17)按照图130所示,拆卸正时链条导板。

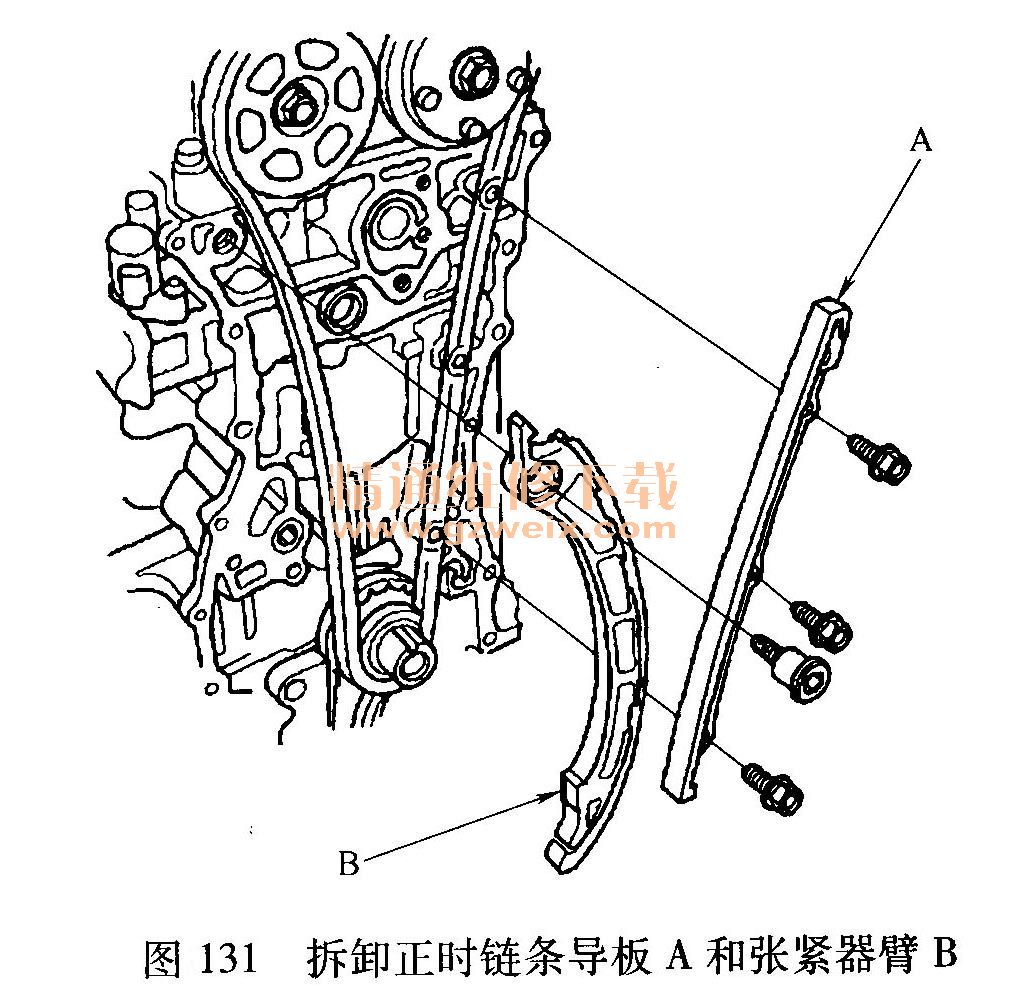

  18)按照图131所示,拆卸正时链条导板A和张紧器臂B。

  19)拆卸正时链条。
