2．正时带安装
    1）把正时带轮、正时带导板以及正时带上盖和下盖擦拭干净。

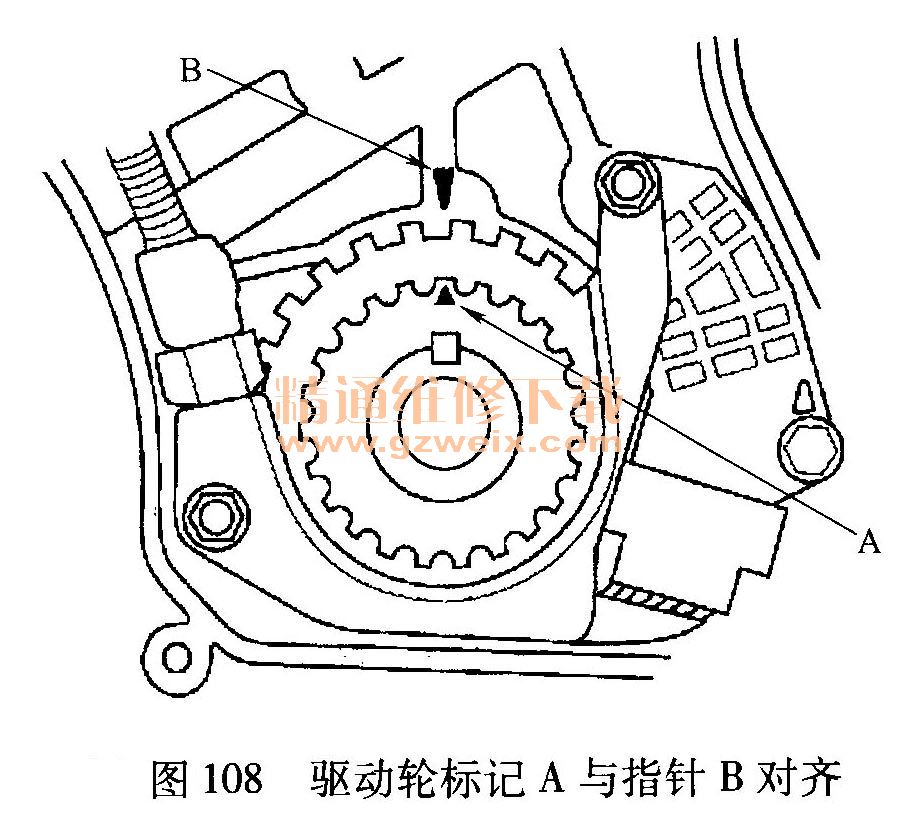

    2）按照图108所示，转动正时带驱动轮，使驱动轮上的标记A与机油盘上的指针B对齐。

    3）按照图109所示，把凸轮轴带轮上的标记A对准后盖上的指针B，使凸轮轴带轮设置到上止点位置。

    4）用新的惰轮螺栓把惰轮安装好（先不要把螺栓拧紧），使惰轮能够移动但不会脱落。

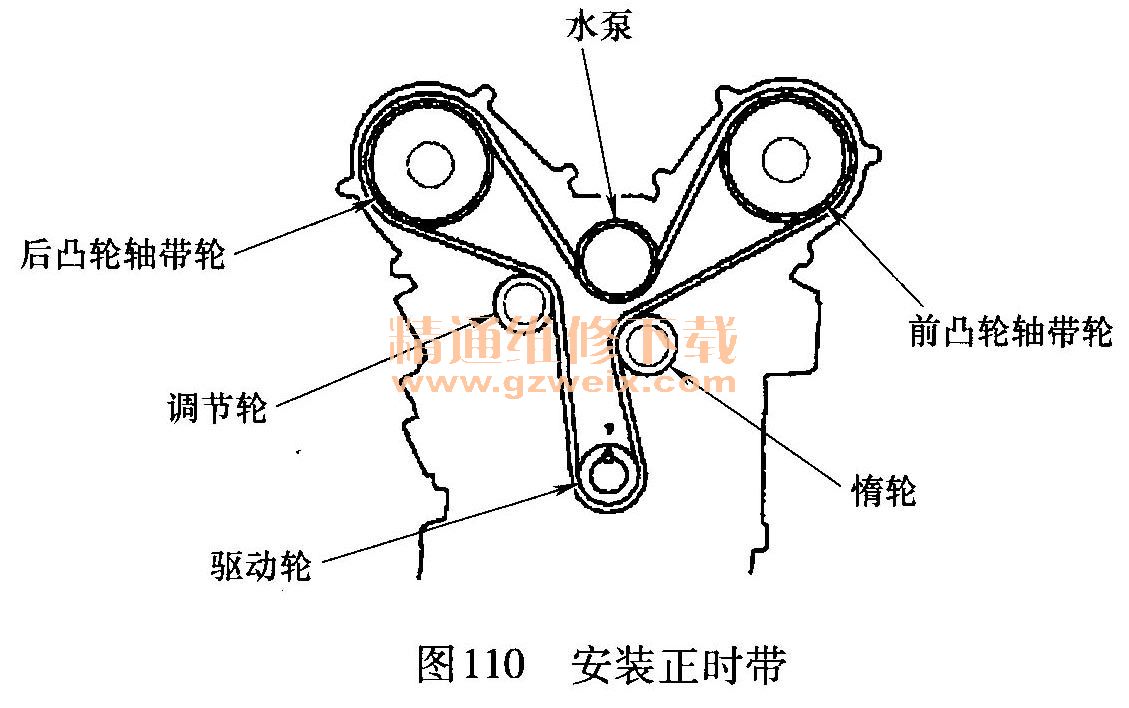

    5）按照图110所示，从驱动轮开始，沿逆时针方向安装正时带。

    6）按照图111所示，把惰轮螺栓紧固至45N·m。

    7）按照图112所示，从后盖上把固定正时带调节器的螺栓取下。

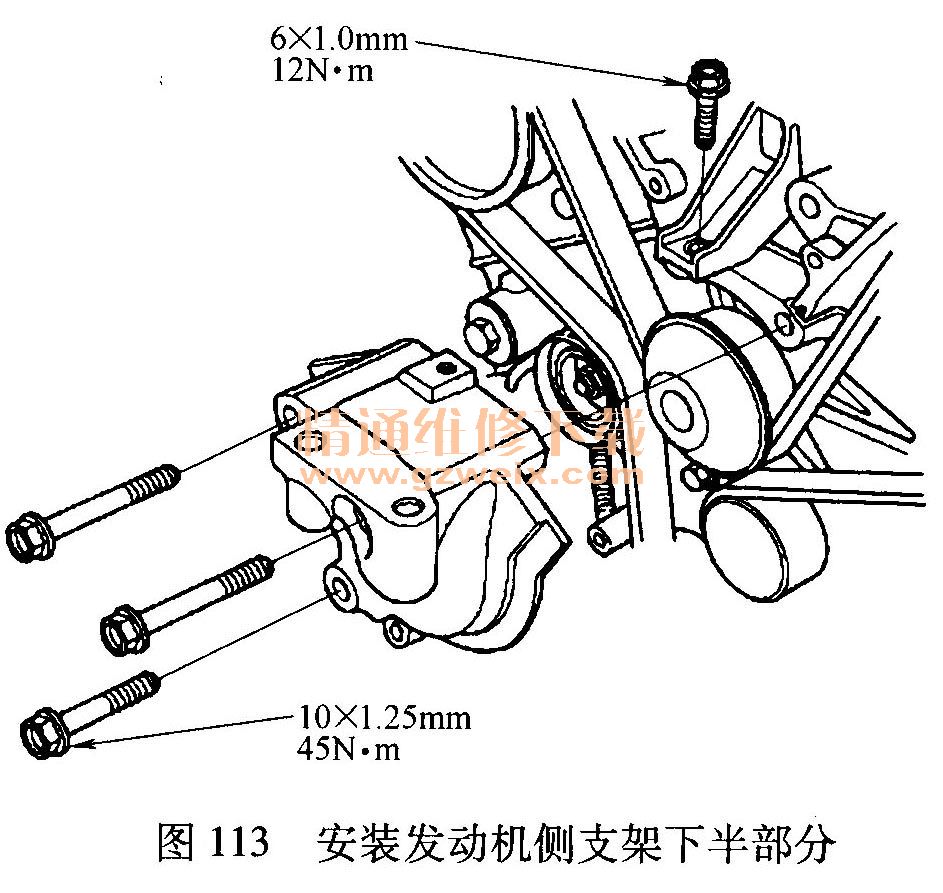

    8）按照图113所示，安装发动机侧支架下半部分。

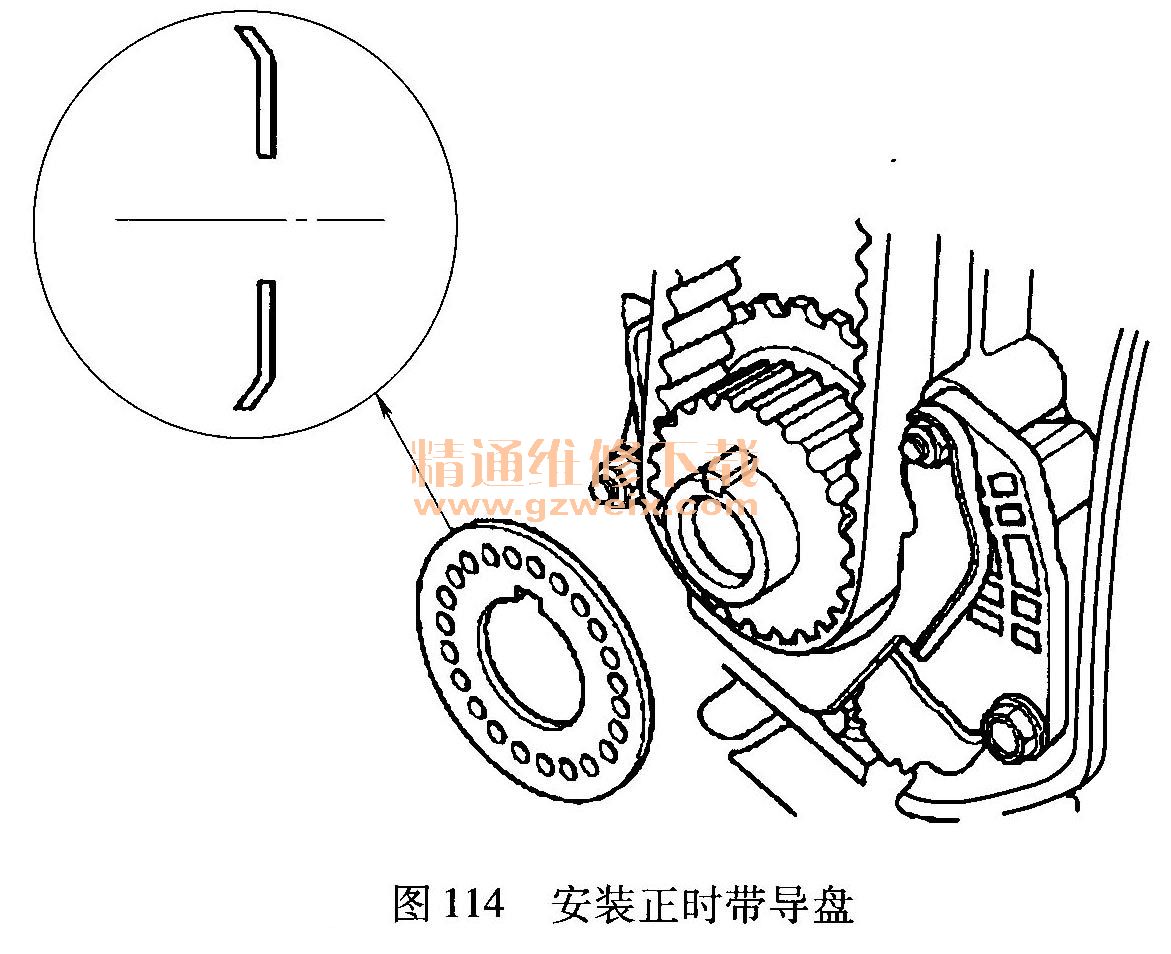

    9）按照图114所示，安装正时带导盘。

    10）按照图115所示，安装下盖。

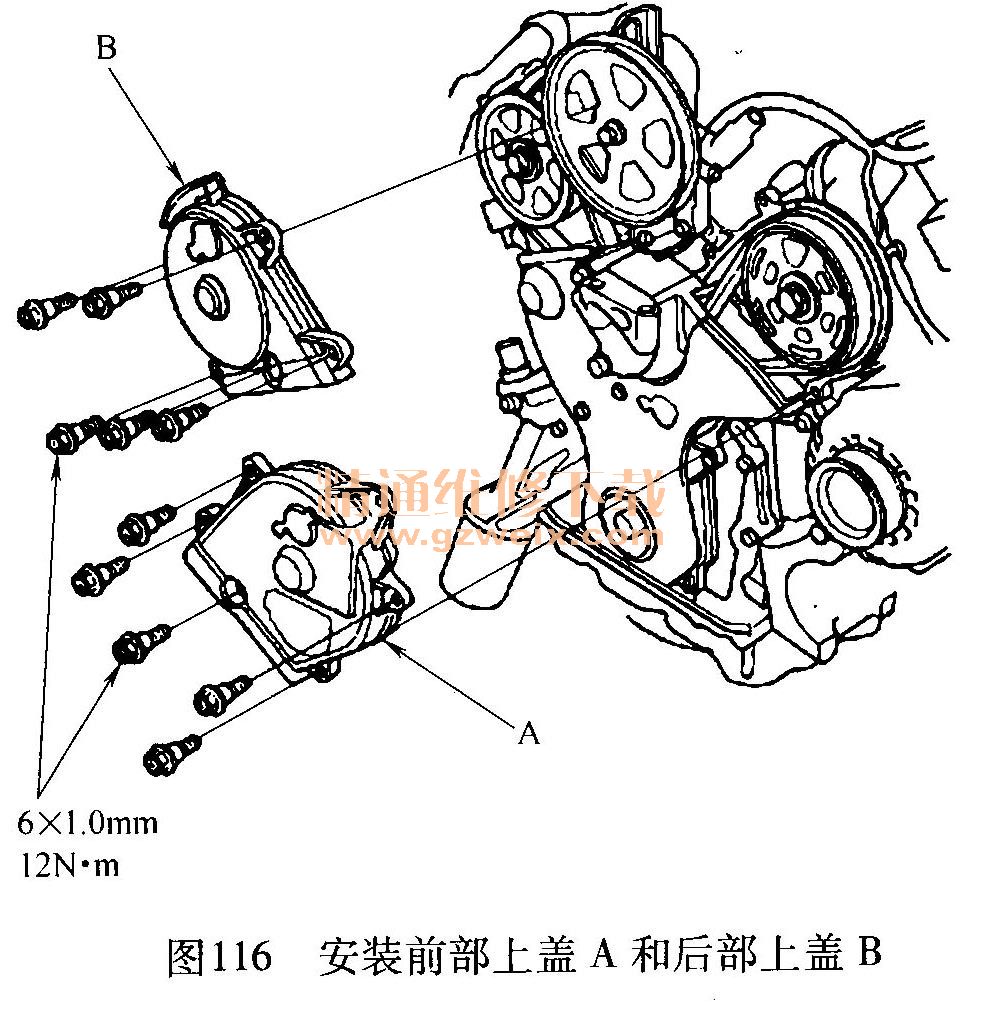

    11）按照图116所示，安装前部上盖A和后部上盖B。

12）安装曲轴带轮。
13）顺时针转动曲轴带轮5～6圈，使正时带在曲轴带轮上就位。
14）按照图117所示，转动曲轴带轮，使白色的标记A与指针B对齐。

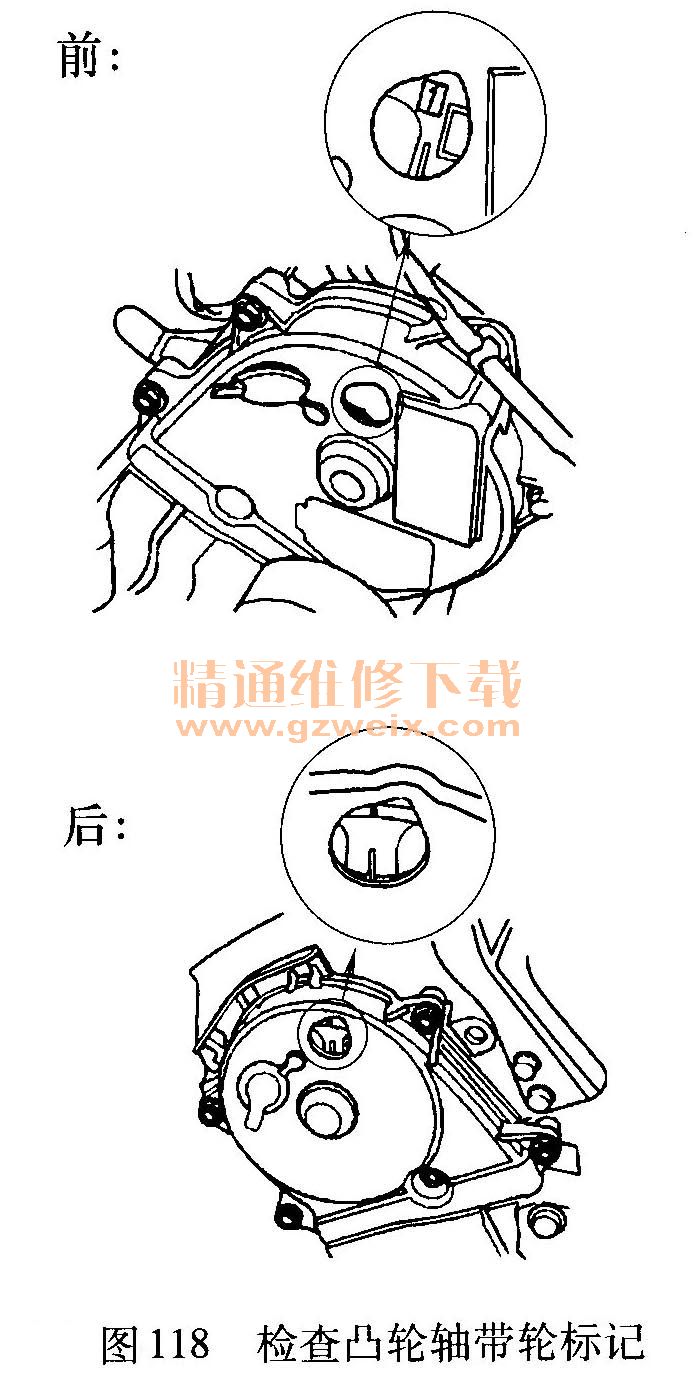

15）按照图118所示，检查凸轮轴带轮上的标记，确认标记已设置在上止点位置。

16）安装发动机侧面安装支架的上半部分，换装新的安装螺栓A并紧固，然后再紧固阻尼器的安装螺栓B（图119）。

    17）安装接地线C（图119）。
    18）安装发动机传动带自动张紧器。
    19）安装发动机传动带。
    20）如图120所示，安装挡泥板。

    21）安装右前车轮。
    22）执行曲轴位置学习程序。
