LS 460轿车4.6L（1UR-FSE）发动机正时链条部件识别见图34。

    1．正时链条拆卸
    1）排放燃油系统压力。
    2）断开蓄电池负极端子。如果车辆配备有HDD导航系统，则要在将发动机关闭后等待6min以上再拆卸蓄电池负极端子。拆卸负极端子后应等待90S以上，以防安全气囊和燃爆式座椅安全带张紧器膨开。
    3）拆卸正时链罩。
    4）将1缸设置到压缩行程上止点位置：
    ①顺时针转动曲轴，使曲轴正时齿轮上的正时标记和凸轮轴正时齿轮上的正时标记均达到图35中所示的位置。

    ②如果正时标记没有对齐，则顺时针转动曲轴并对齐标记。
    5）拆卸1号正时链条张紧器（气缸列1）：
    ①按照图36所示，向上推动止动片解除锁定，将张紧器的柱塞压入张紧器中。

    ②向下推动止动片，设置到锁定位置，在止动片的孔中插入六角扳手。
    ③按照图37所示，拆卸正时链条张紧器上的2个螺栓和张紧器。

    6）拆卸正时链条张紧器滑块（气缸列1）。
    7）按照图38所示，拆下正时链条减振器上的2个螺栓并拆卸减振器。

    8）拆卸正时链条（气缸列1）：

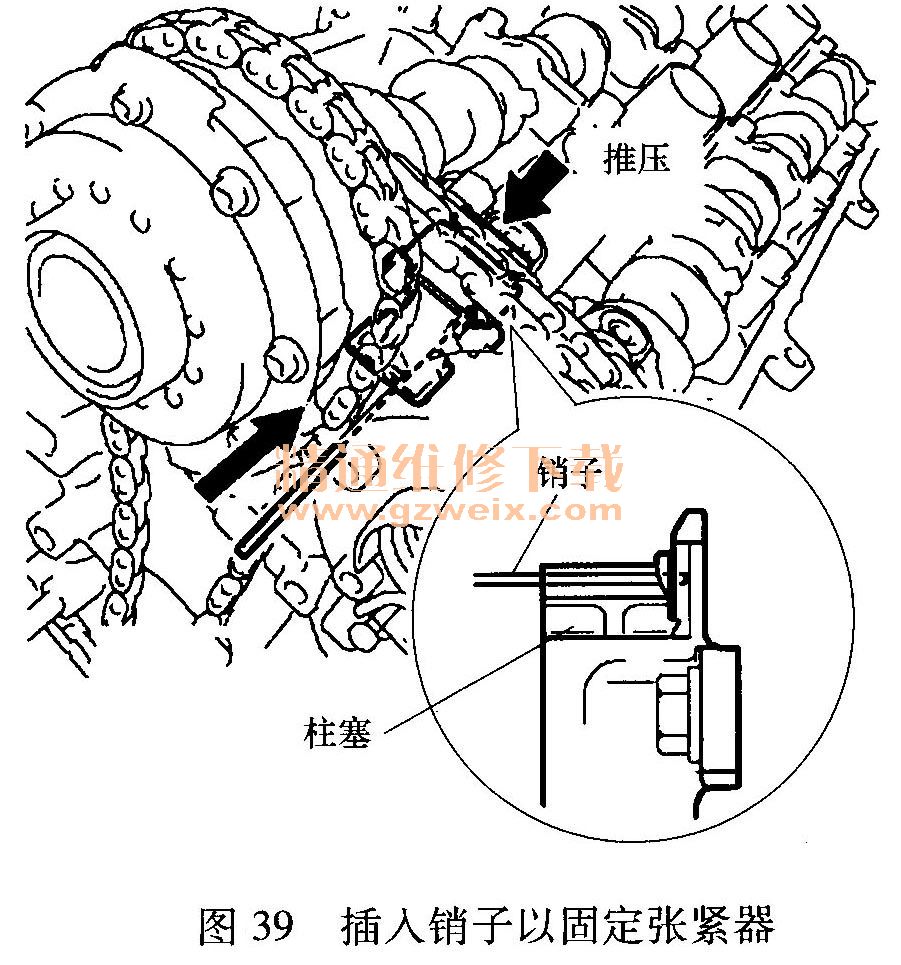

    ①如图39所示，推压正时链条张紧器，将一根直径为1. 0mm的销子插入孔中，使其固定到位。

    ②如图40所示，用扳手固定住凸轮轴的六角部位，然后用12 mm的六角扳手松开螺栓。注意，操作时扳手不要碰伤气缸盖，也不要分解凸轮轴正时齿轮。

    ③按照图41所示，用扳手固定住凸轮轴的六角部位，然后用12mm的六角扳手松开螺栓。

    ④拆下2个螺栓，然后把连着齿轮的1号和2号正时链拆下，拆下凸轮轴正时齿轮，排气凸轮轴齿轮和曲轴正时链轮。
    ⑤将正时链条从齿轮上拆下。
    9）如图42所示，拆下3号正时链张紧器。

    10）拆卸1号正时链条张紧器（气缸列2）：
    ①按照图43所示，向上推动止动片解除锁定，将张紧器的柱塞压入张紧器中。

    ②向下推动止动片，设置到锁定位置，在止动片的孔中插入六角扳手。

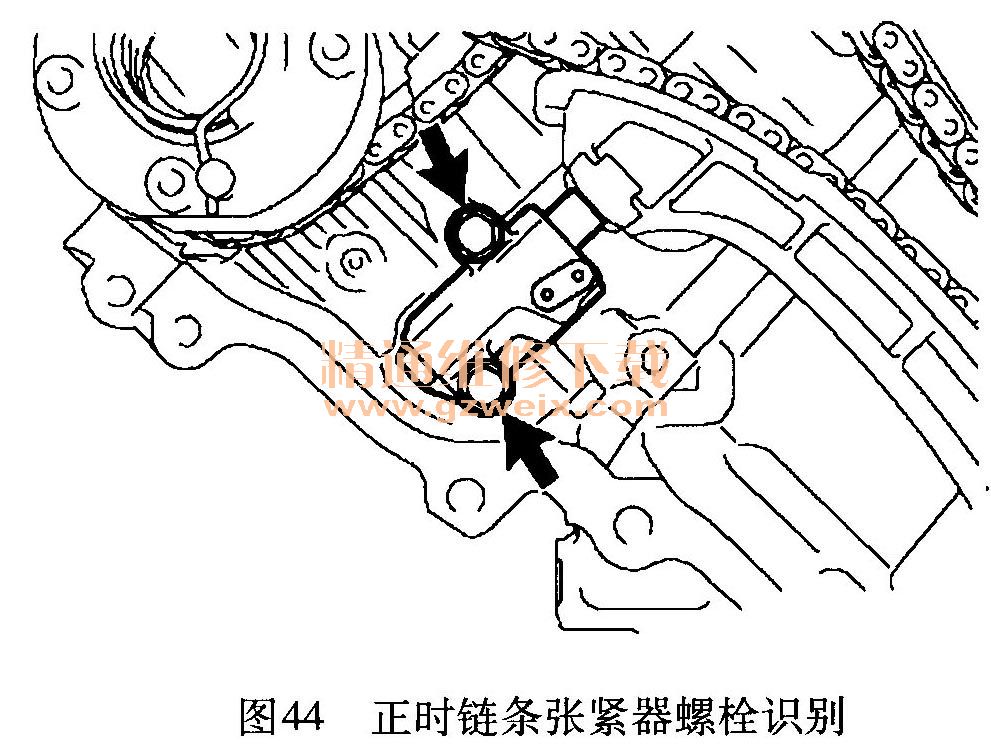

    ③按照图44所示，拆卸正时链条张紧器上的2个螺栓，然后拆下张紧器。

    11）拆卸正时链条张紧器滑块（气缸列2）。
    12）按照图45所示，松开正时链条减振器的2个螺栓，拆卸正时链条减振器（气缸列2）。
