2．正时链条安装
1）安装2号正时链条张紧器：
①先把2号正时链条张紧器的2个螺栓安装好，将螺栓紧固至10N·m。

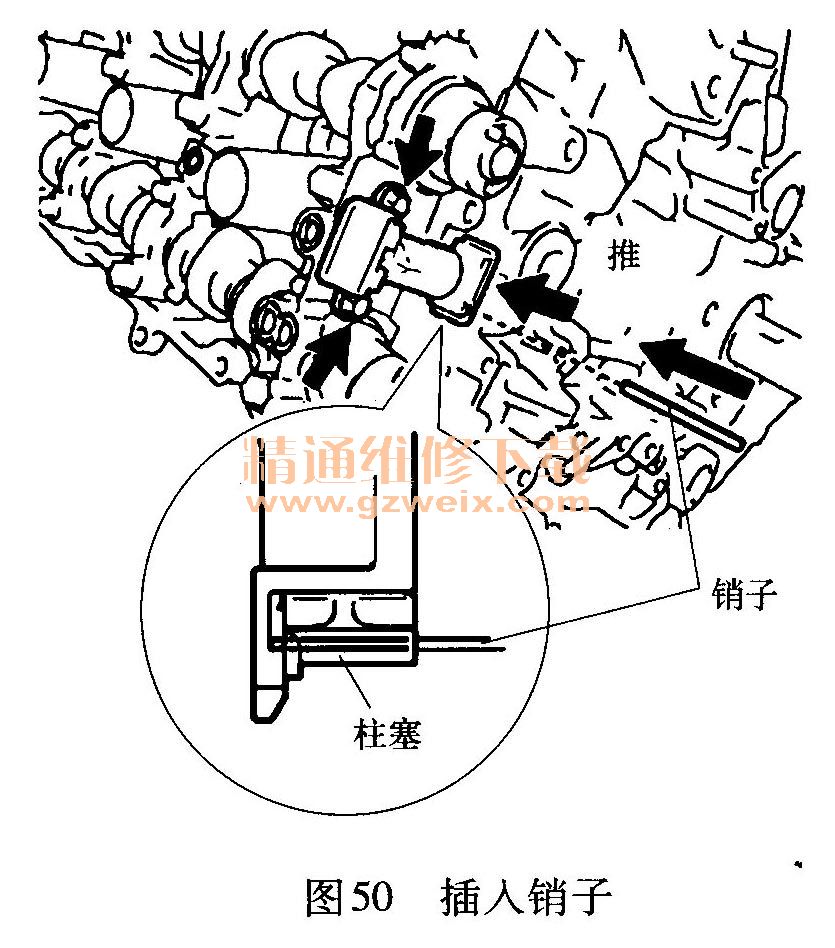

②如图50所示，推动2号正时链条张紧器，将一根直径为1. 0mm的销子插入孔中，使张紧器固定到位。
2）安装正时链条（气缸列2）：

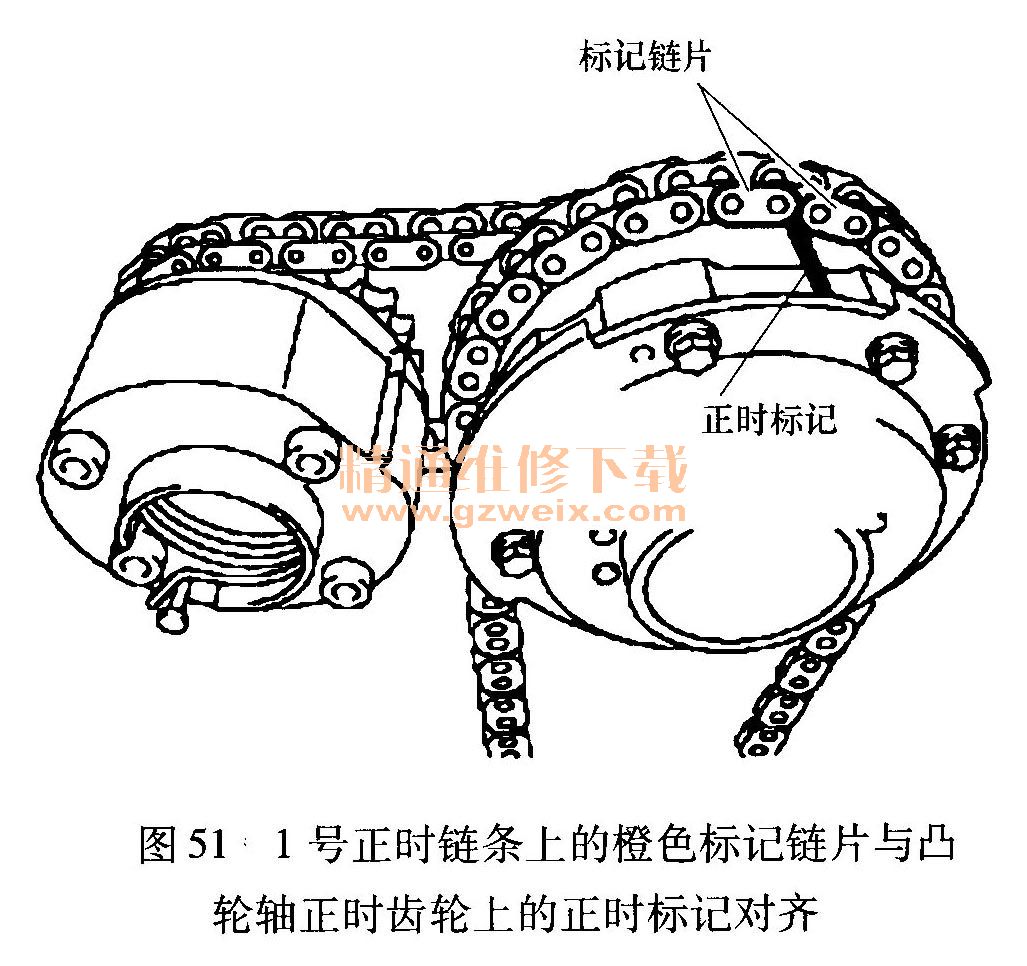

①按照图51所示，把1号正时链条上的橙色标记链片与凸轮轴正时齿轮上的正时标记对齐。将正时链条安装到凸轮轴正时齿轮上。

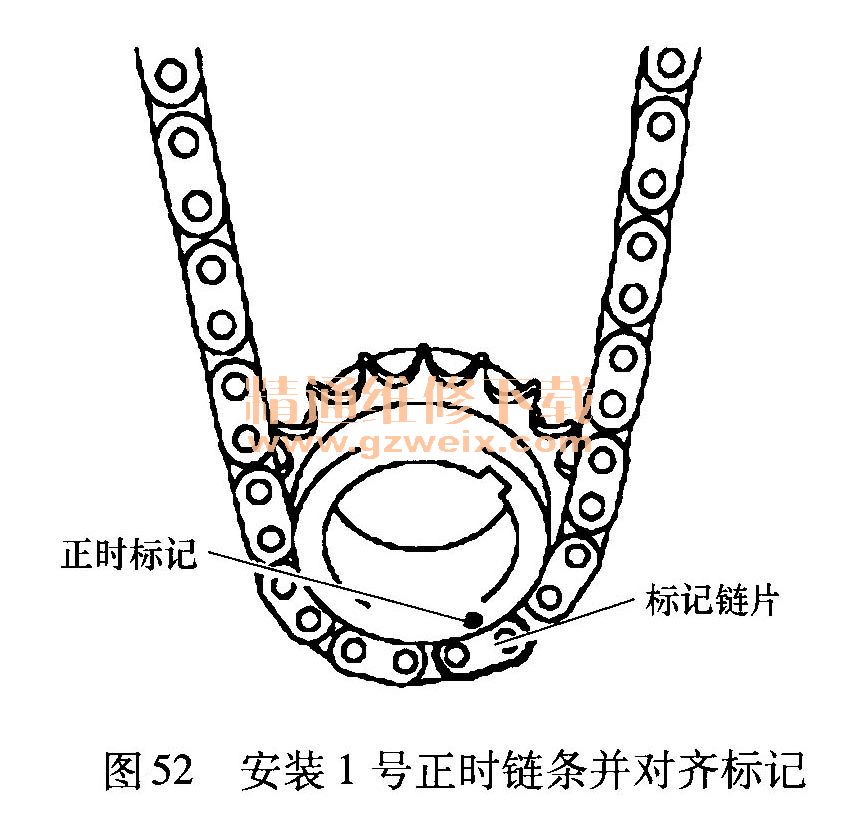

②按照图52所示，把1号正时链条上的橙色标记链片与曲轴正时齿轮上的正时标记对齐。将正时链条安装到曲轴正时齿轮上。
③按照图53所示，把2号正时链条上的黄色标记链片与凸轮轴正时齿轮上的正时标记和排气凸轮轴正时齿轮上的正时标记对齐。将2号正时链条安装到上述齿轮上。
④把曲轴正时齿轮安装到曲轴上。
⑤把1号凸轮轴的定位销与凸轮轴正时齿轮上的定位销孔对齐。
⑥转动2号凸轮轴的六角部位，使2号凸轮轴定位销插入排气凸轮轴正时齿轮定位销孔。
⑦从2号正时链条张紧器上拆下销子。

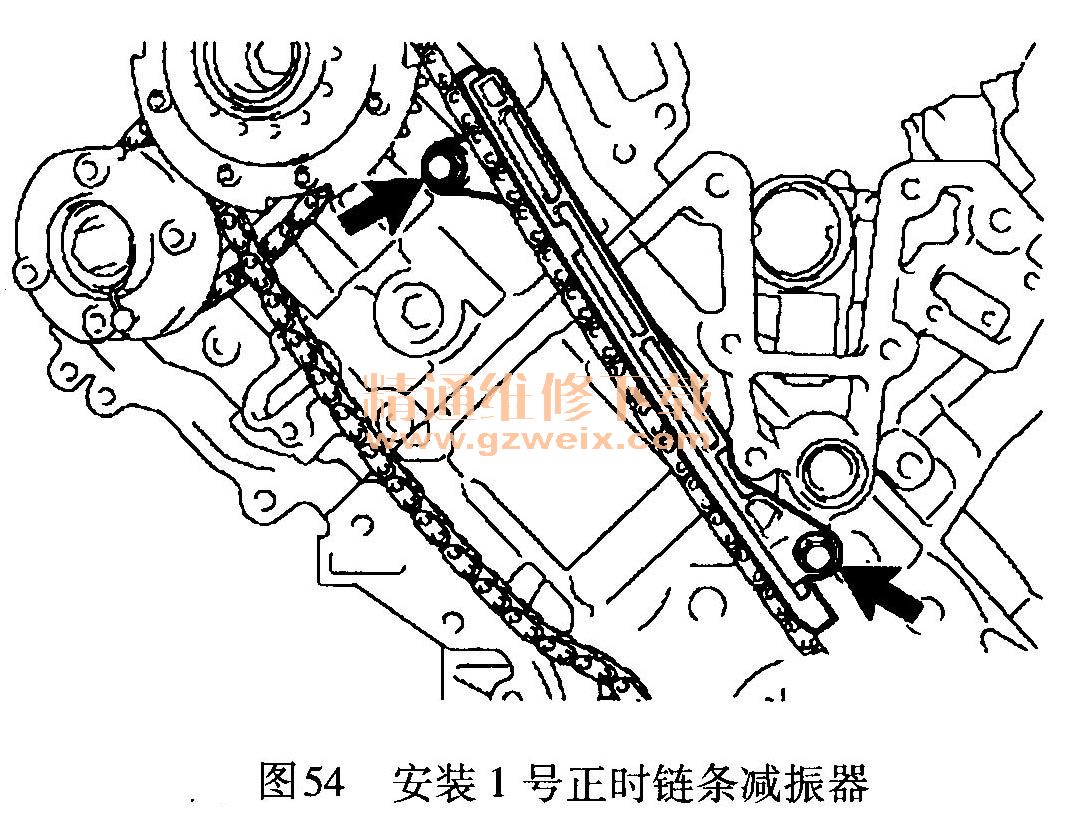

3）按照图54所示，安装1号正时链条减振器（气缸列2）并将2个螺栓紧固至21N·m。
4）安装正时链条张紧器滑块（气缸列2）。如果安装时发现正时链条过紧无法安装，可转动凸轮轴的六角部位使正时链条松弛，然后再安装正时链条张紧器滑块。
5）安装1号正时链条张紧器（气缸列2）：

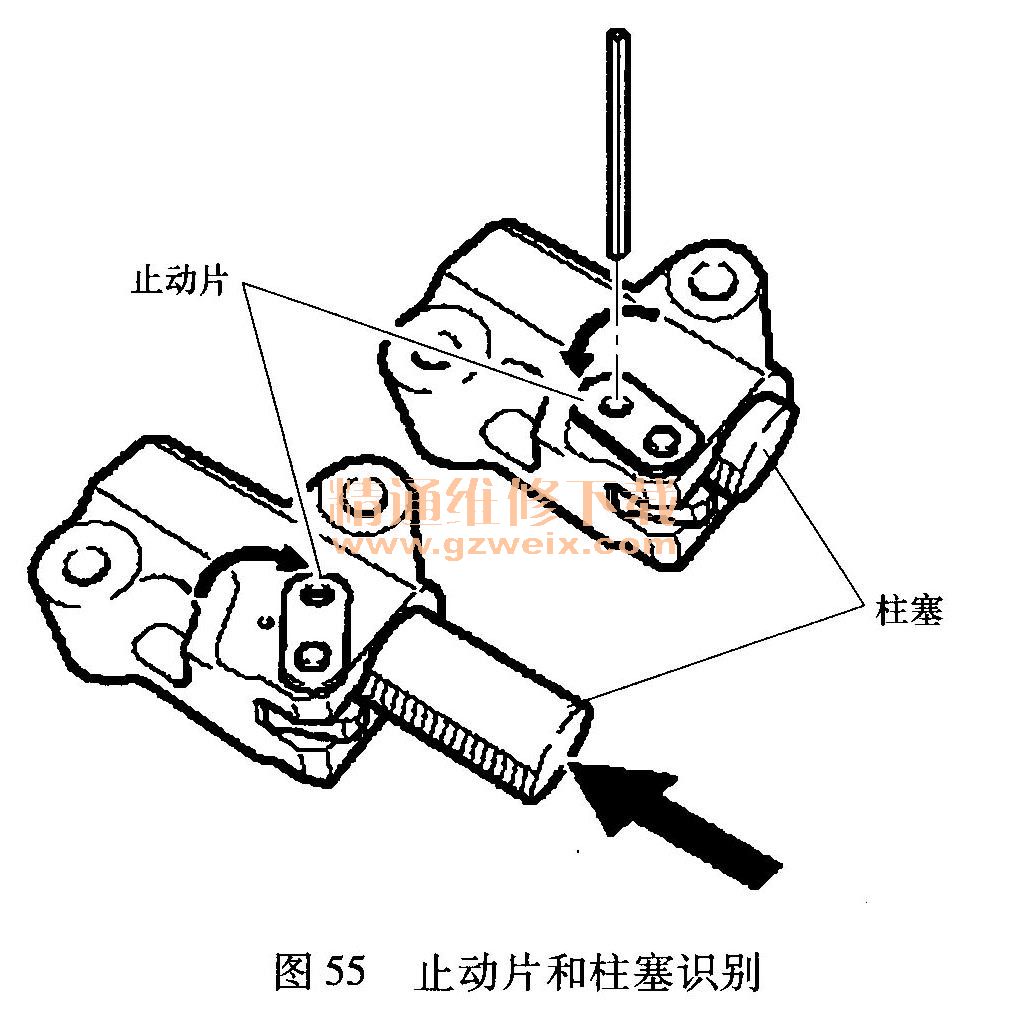

①按照图55所示，向上推动止动片，解除锁定，把柱塞压入正时链条张紧器中。
②向下移动止动片，使其恢复锁定状态，然后把一根六角扳手插入止动片的孔中。

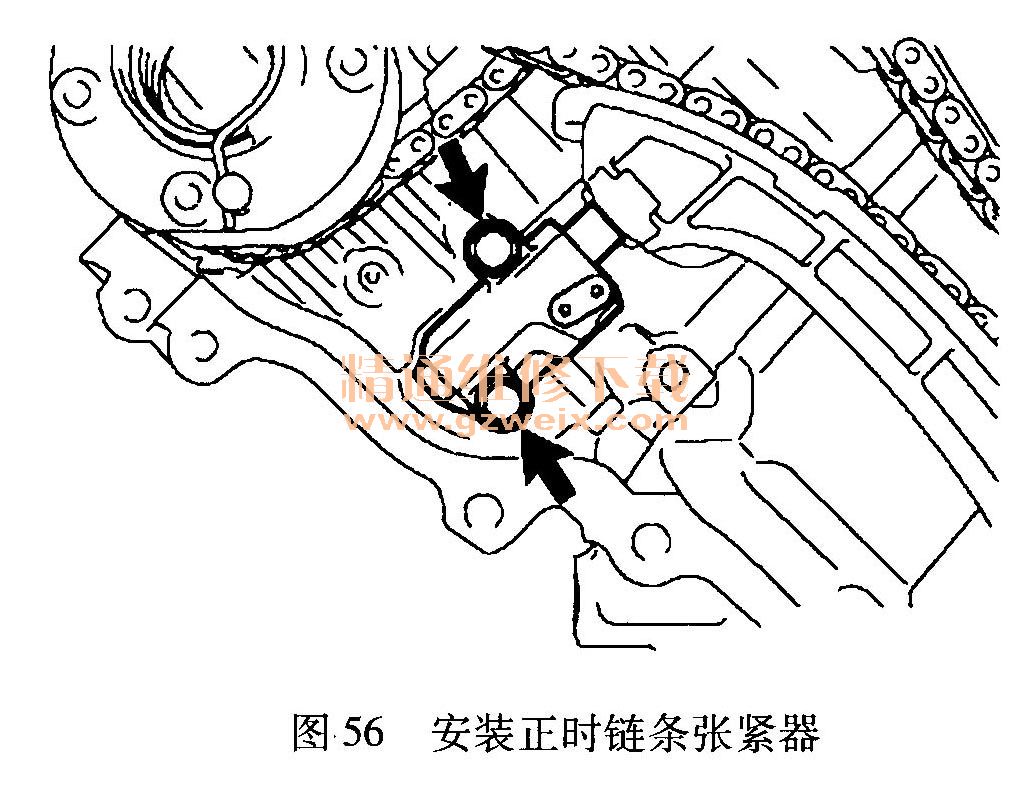

③按照图56所示，安装正时链条张紧器并将2个螺栓紧固至10N·m。
④从正时链条张紧器上拆下六角扳手。
6）安装3号正时链条张紧器：

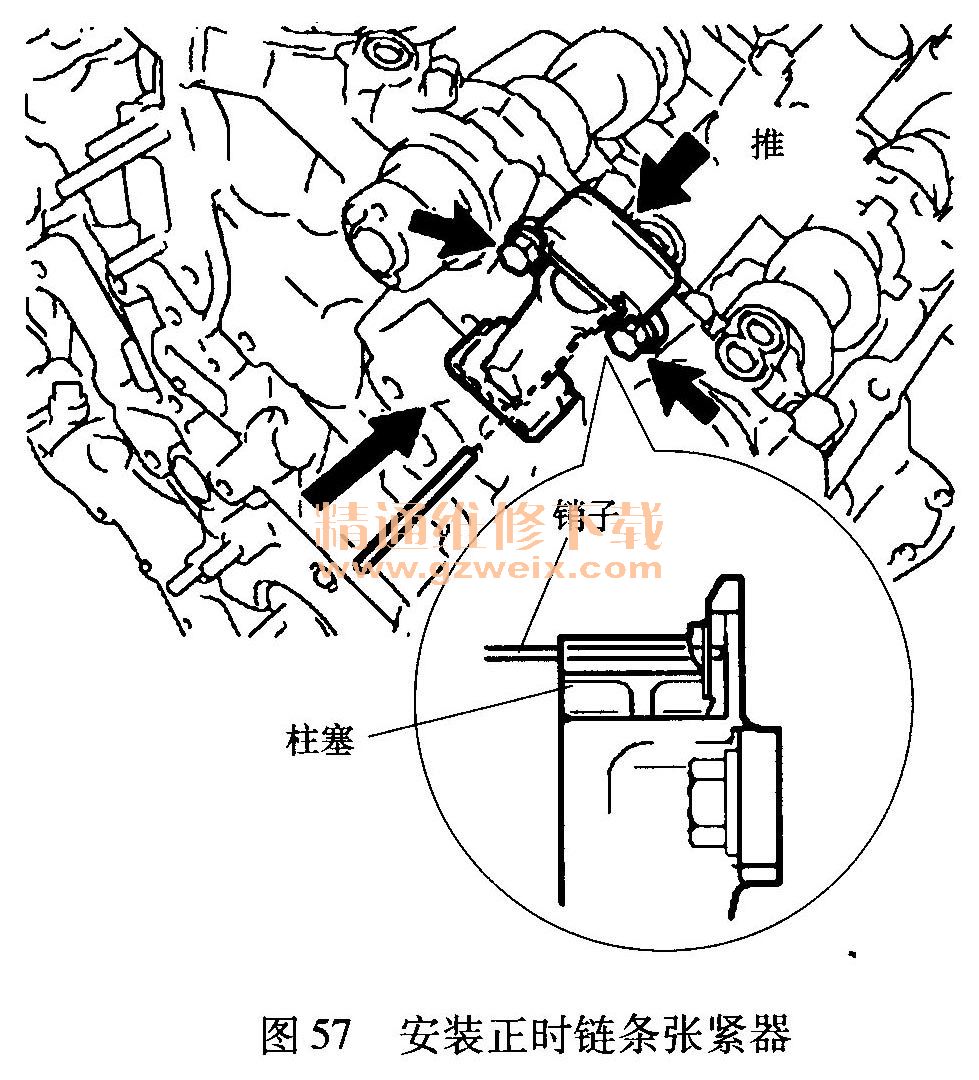

①按照图57所示，安装正时链条张紧器并把2个螺栓紧固至10N·m。
②向下推正时链条张紧器把一个直径为1. 0mm的销子插入张紧器孔中使其固定。
7）安装正时链条（气缸列1）：

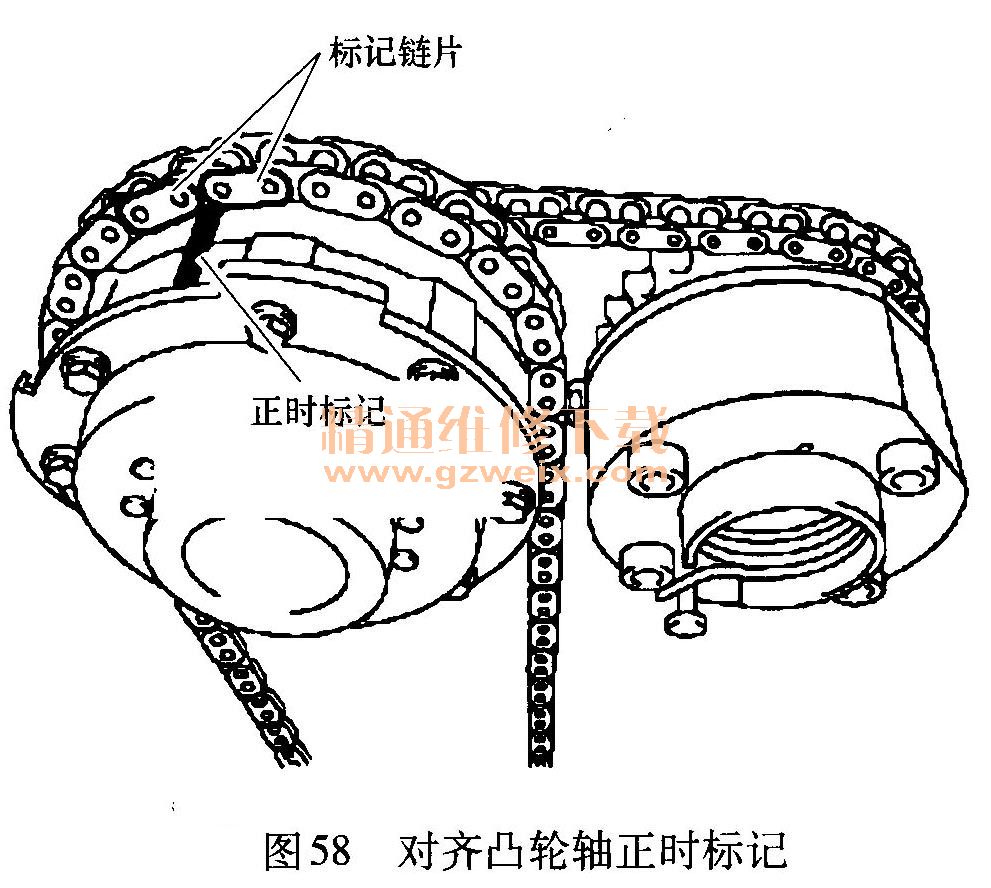

①按照图58所示，把1号正时链条上的橙色链片与凸轮轴正时齿轮上的正时标记对齐，然后把1号正时链条安装到凸轮轴正时齿轮上。
