②按照图59所示，把1号正时链条上的橙色链片与曲轴正时齿轮上的正时标记对齐，然后把1号正时链条安装到曲轴正时齿轮上。

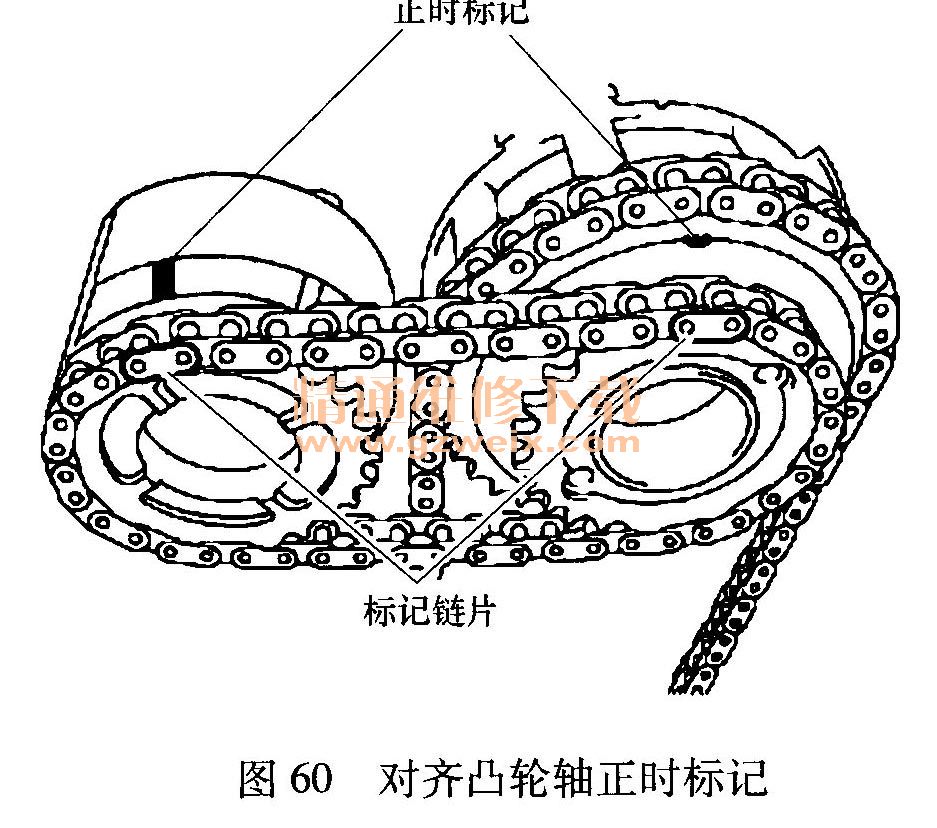

    ③按照图60所示，把2号正时链条上的黄色链片与凸轮轴正时齿轮上的正时标记对齐，然后把2号正时链条安装到凸轮轴正时齿轮上。

    ④把曲轴正时齿轮安装到曲轴上。
    ⑤把3号凸轮轴的定位销与凸轮轴正时齿轮上的定位孔对齐并插入销子。
    ⑥利用4号凸轮轴的六角部位，把4号凸轮轴的定位销与凸轮轴正时齿轮上的定位孔对齐并插入销子。
    ⑦从2号正时链条张紧器上拆下销子。
    8）安装正时链条张紧器滑块（气缸列1）。
    9）安装1号正时链条张紧器（气缸列1）：

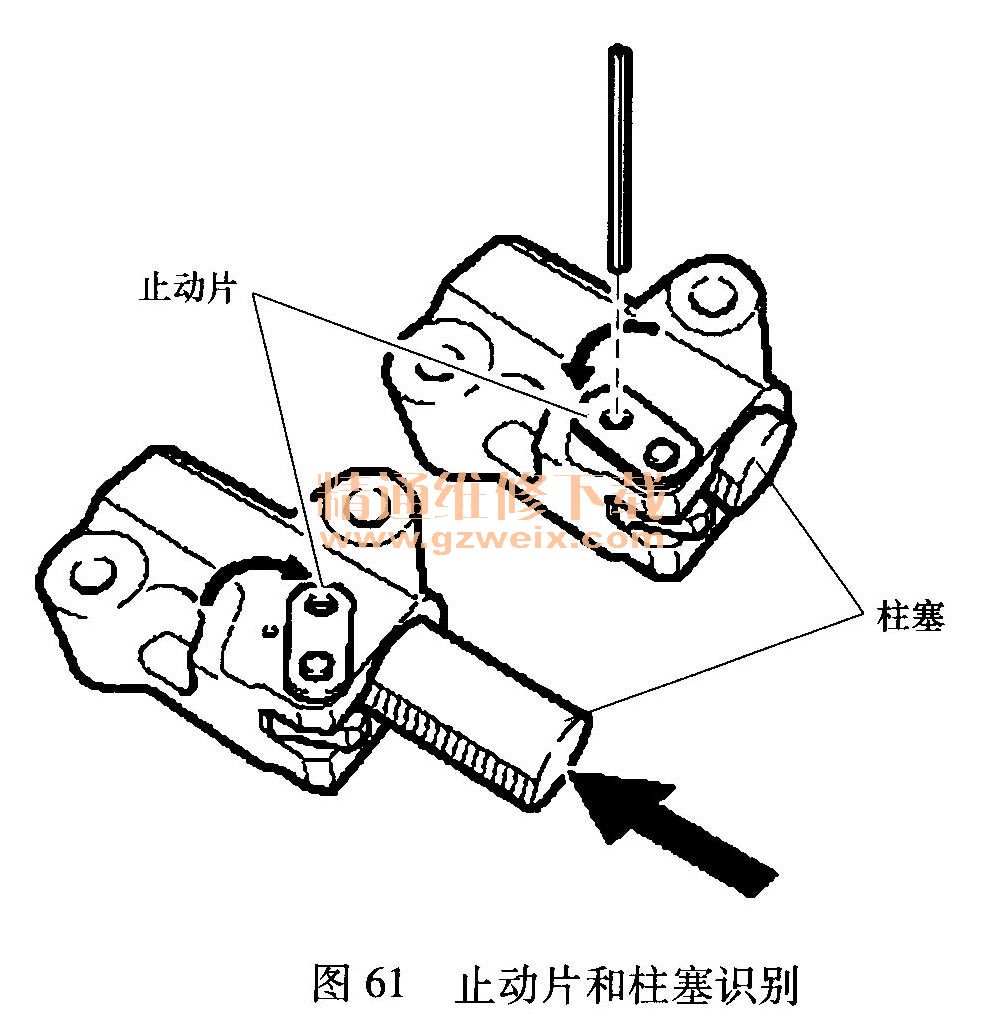

    ①按照图61所示，向上推动止动片，解除锁定，把柱塞压入正时链条张紧器中。

    ②向下移动止动片，使其恢复锁定状态，然后把一根六角扳手插入止动片的孔中。

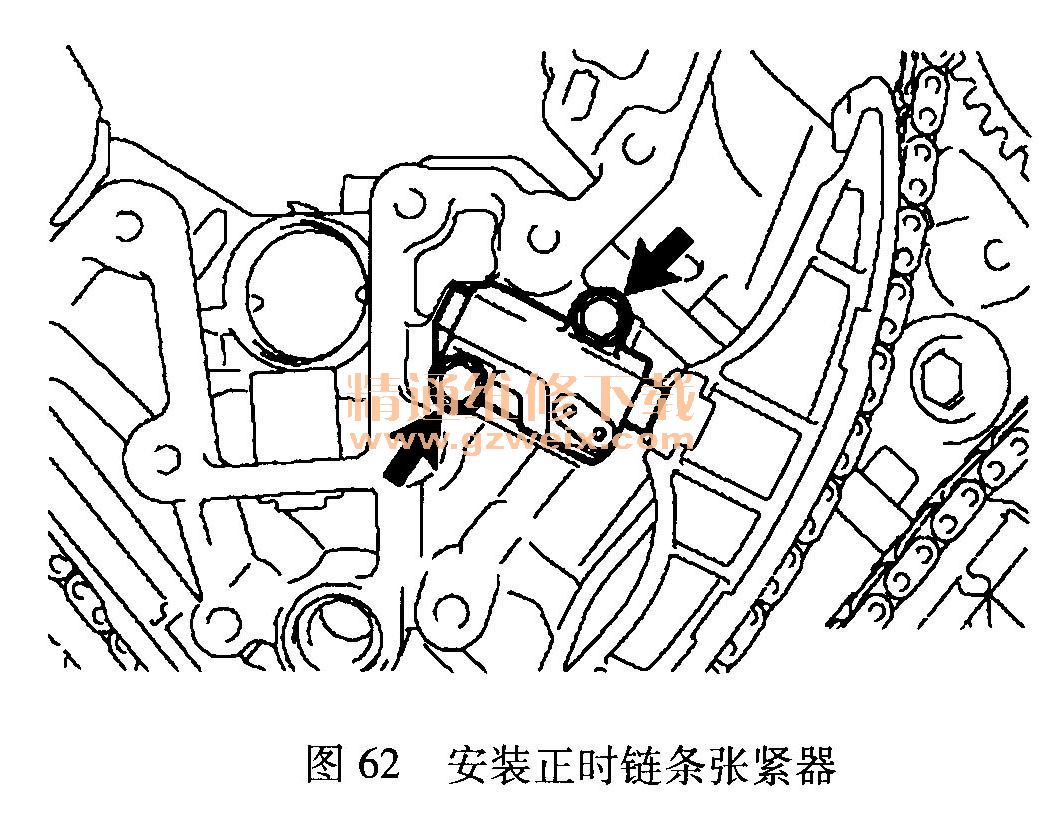

    ③按照图62所示，安装正时链条张紧器并将2个螺栓紧固至10N·m。

    10）安装1号正时链条减振器（气缸列1）：

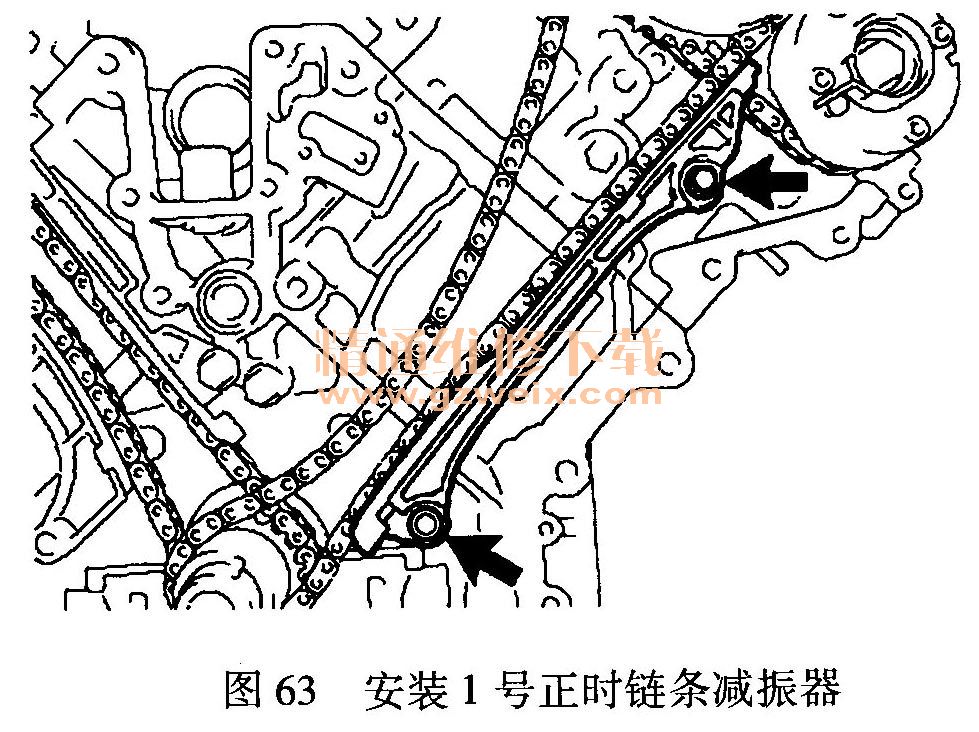

    ①按照图63，安装1号正时链条减振器并将2个螺栓紧固至21N·m。

    ②拆下1号正时链条张紧器的六角扳手。
    11）上紧凸轮轴正时齿轮：

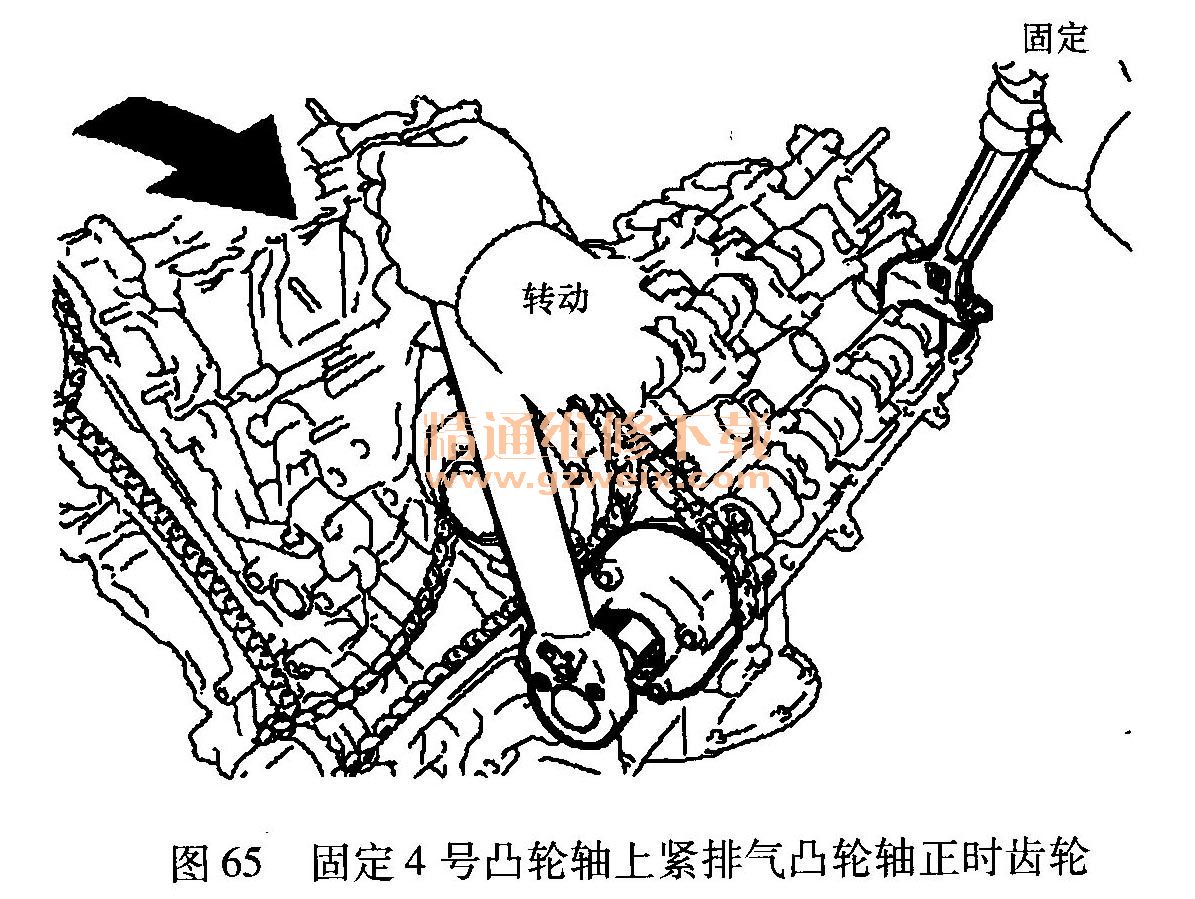

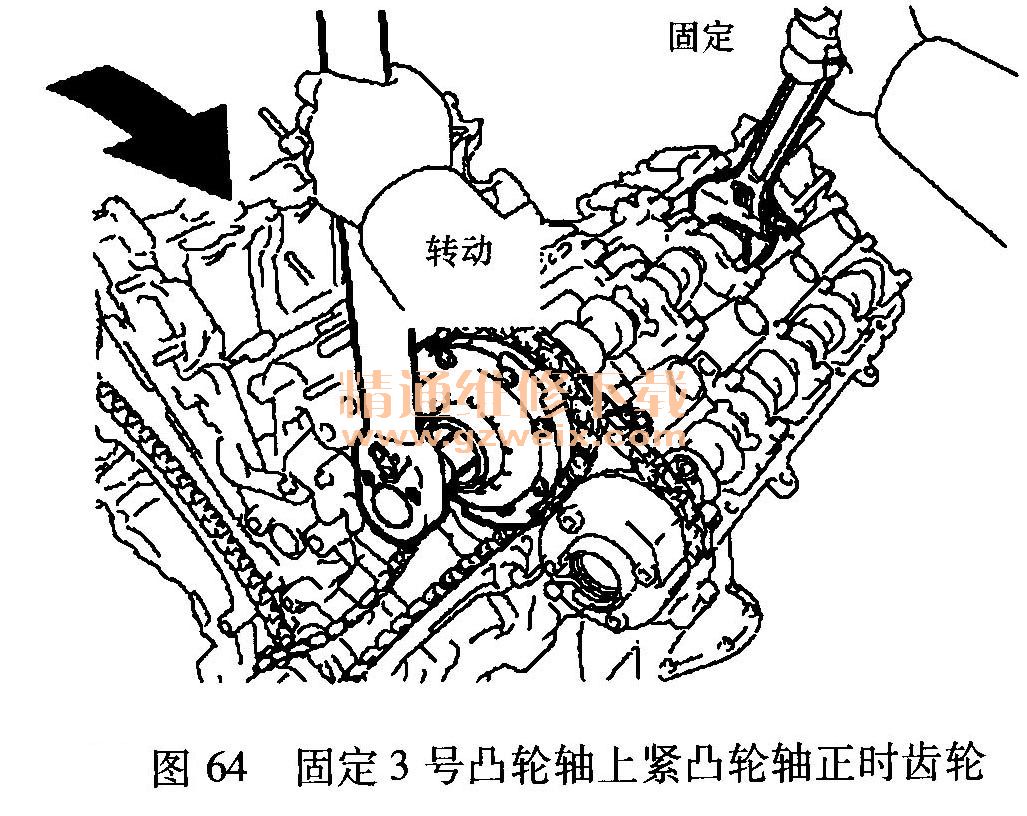

    ①对于气缸列1，按照图64所示，用扳手固定3号凸轮轴六角部位，然后用12mm的六角扳手和新螺栓把凸轮轴正时齿轮上紧，紧固力矩为79N·m。最后按照图65所示，用扳手固定4号凸轮轴六角部位，然后用12 mm的六角扳手和螺栓把排气凸轮轴正时齿轮上紧，紧固力矩为100N·m。


    ②对于气缸列2，按照图66所示，用扳手把1号凸轮轴的六角部位固定，然后用12mm的六角扳手和新螺栓把凸轮轴正时齿轮上紧，紧固力矩为79N·m。最后按照图67所示，用扳手固定2号凸轮轴六角部位，然后用12mm的六角扳手和螺栓把排气凸轮轴正时齿轮上紧，紧固力矩为100N·m。


    12）顺时针转动曲轴，确认如图68所示的各个正时标记均对齐无误。

    13）安装正时链条罩。
