马自达(MAZDA)CX-7 2.3T发动机正时校对方法
来源:本站整理  作者:佚名  2013-12-06 12:42:59

    一、CX-7轿车2.3T发动机正时链条拆卸操作要点
    1. CX- 7轿车2.3T发动机正时链条部件拆卸顺序

    按照图20中的部件编号顺序拆卸正时链条。

    2.曲轴带轮固定螺栓拆卸要点
    拆卸曲轴带轮固定螺栓时,要按照图21所示,在齿圈上安装专用工具,固定曲轴使其不能转动,然后再拆卸曲轴带轮固定螺栓。

    3.前油封拆卸要点
    拆卸前油封时,要按照图22所示,用平头螺钉旋具拆卸油封。

    4.正时链条张紧器拆卸要点
    1)按照图23所示,用螺钉旋具将正时链条张紧器的棘齿压向左侧,使正时链条张紧器的柱塞解除锁定状态。

    2)压下棘齿时,按照图24所示,将柱塞压入。

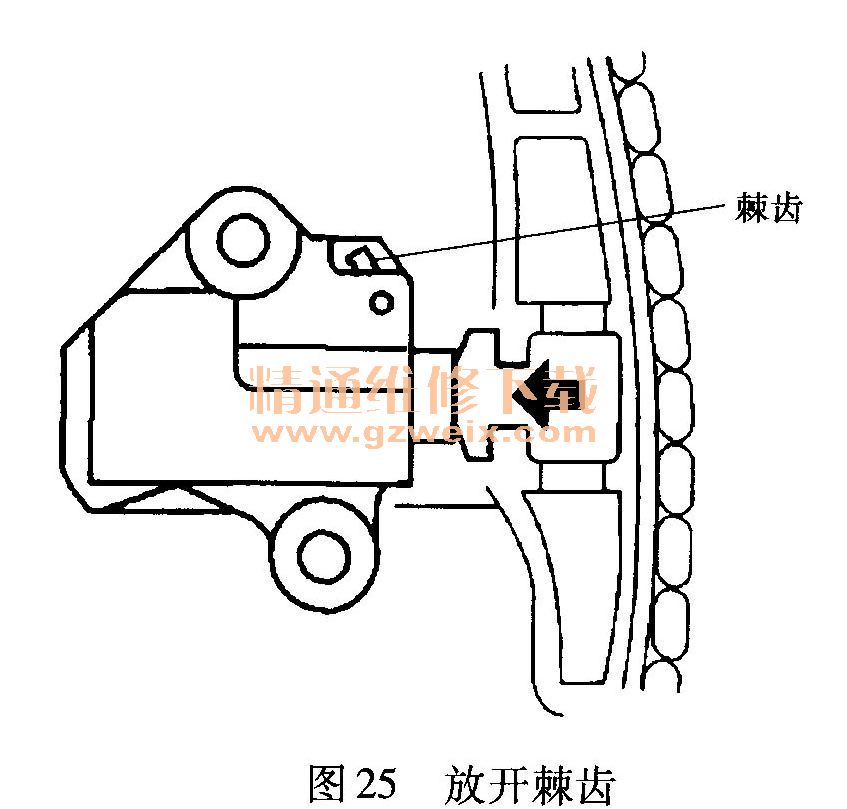

    3)按照图25所示,使柱塞保持在压缩状态,放开棘齿。

    4)继续压入柱塞,直至棘齿达到图26中所示的位置,然后在插孔中插入金属丝使柱塞锁定。

    5.机油泵从动链轮拆卸要点
    拆卸机油泵从动链轮时要按照图25-27所示,在机油泵从动链轮上安装专用工具,固定链轮,使机油泵不能转动后再拆卸。
