马自达(MAZDA)CX-7 2.3T发动机正时校对方法
来源:本站整理  作者:佚名  2013-12-06 12:42:59

    二、CX- 7轿车2.3T发动机正时链条安装要点
    1. CX- 7轿车2.3T发动机正时链条安装顺序

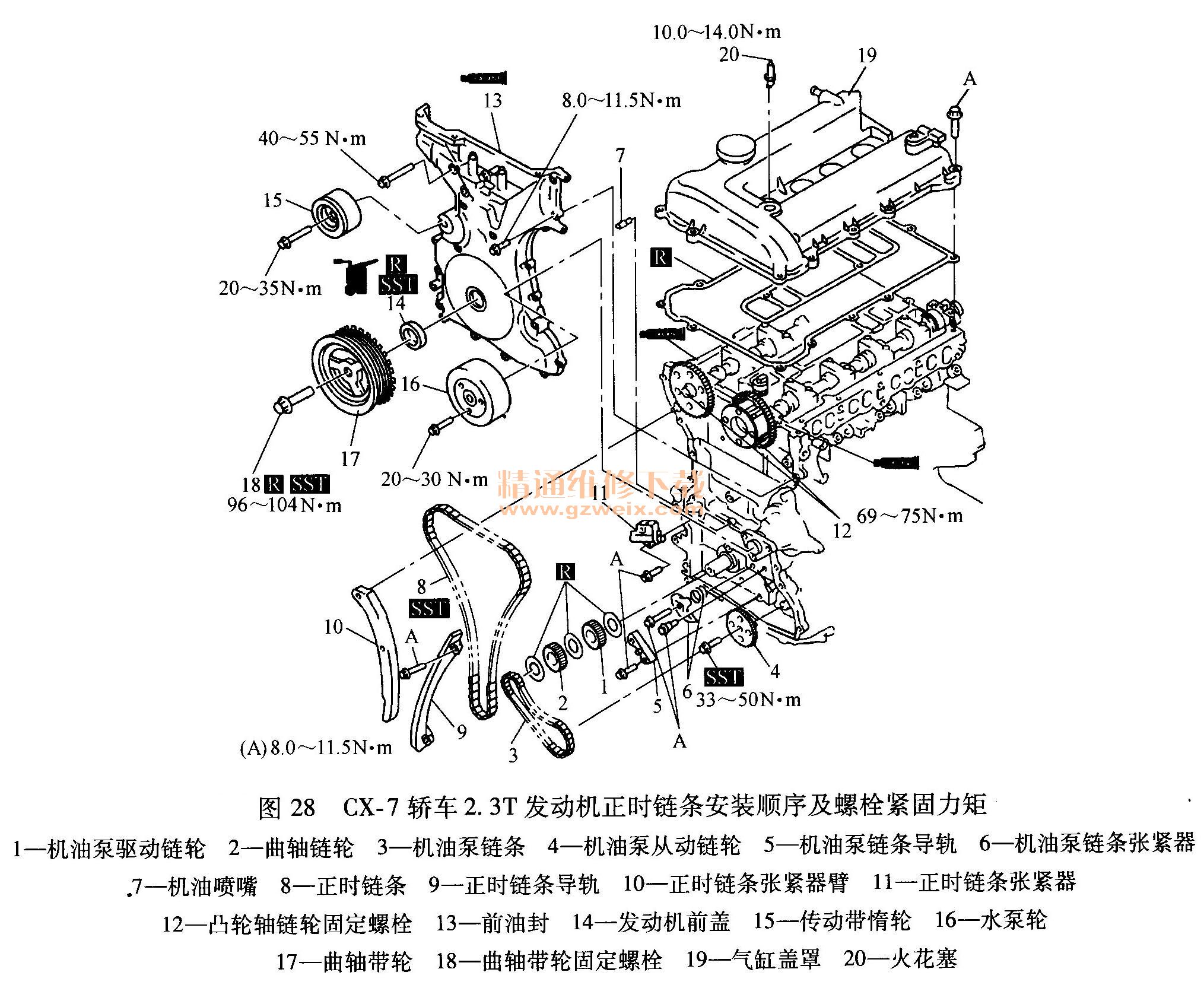

    按照图28所示的部件安装顺序进行安装。

    2.机油泵驱动链轮安装要点

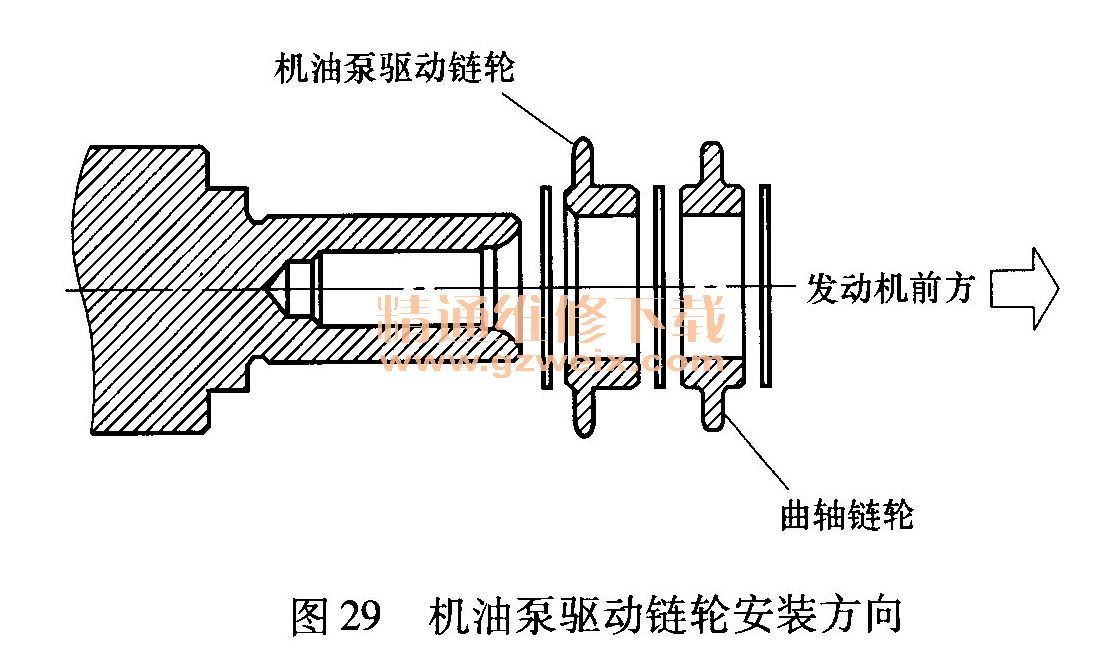

   安装机油泵驱动链轮时,要参照图29所示的机油泵驱动链轮安装方向。

    3.机油泵从动链轮安装要点

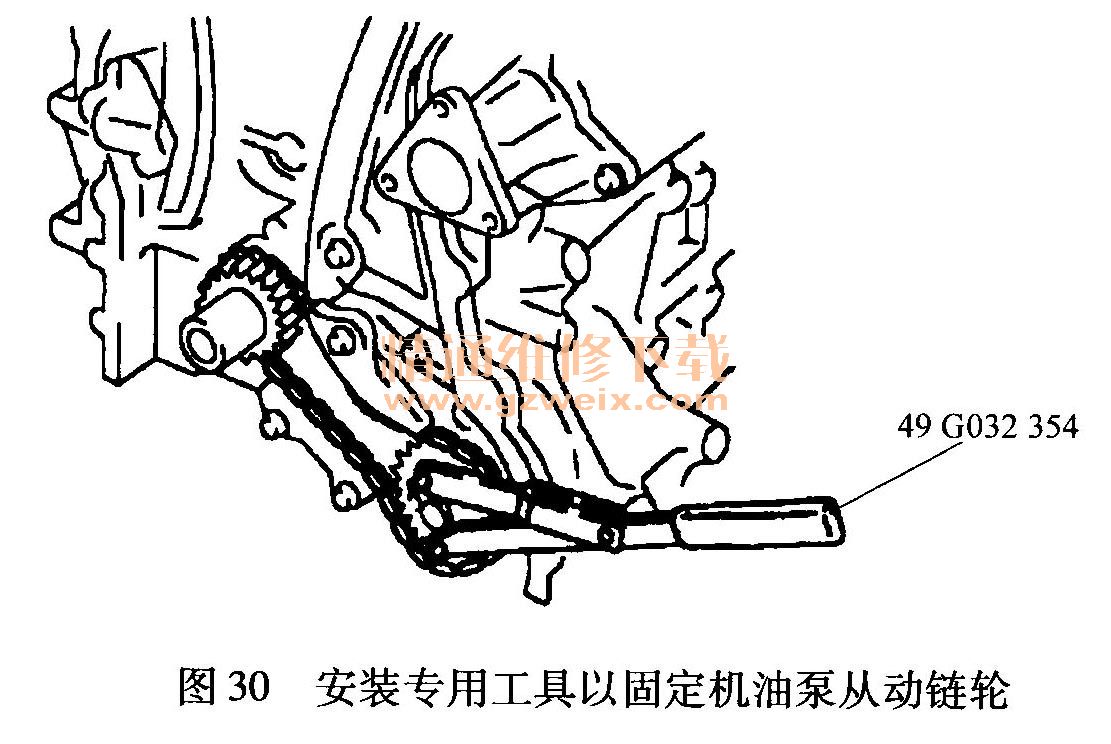

    安装机油泵从动链轮时要按照图30所示,在机油泵从动链轮上安装专用工具,固定链轮,使机油泵不能转动后再进行安装。

    4.正时链条安装要点

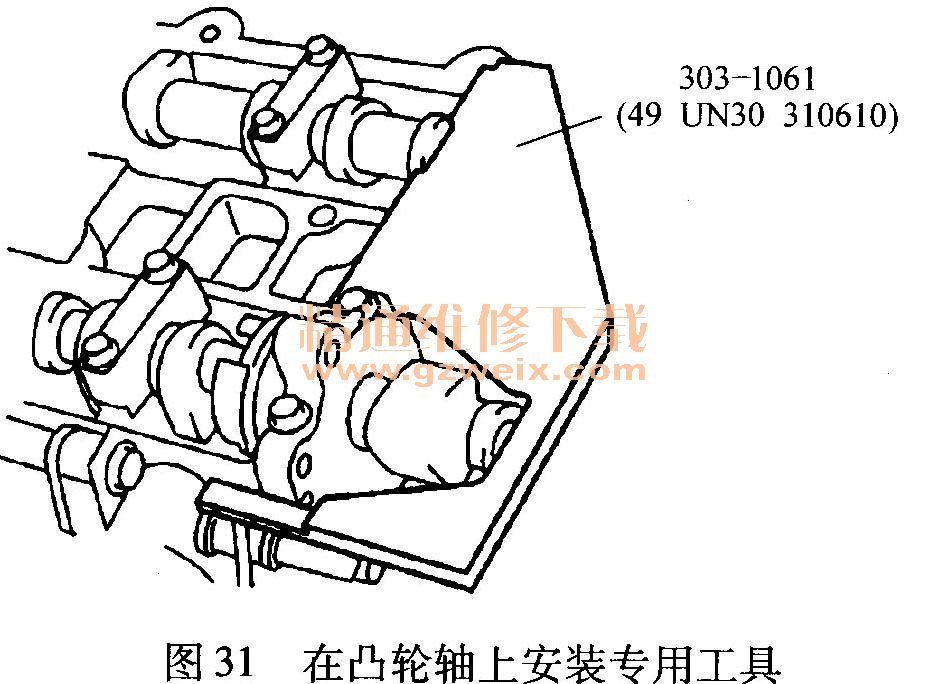

    1)如图31所示,在凸轮轴上安装专用工具,将1号凸轮轴位置与上止点对齐。

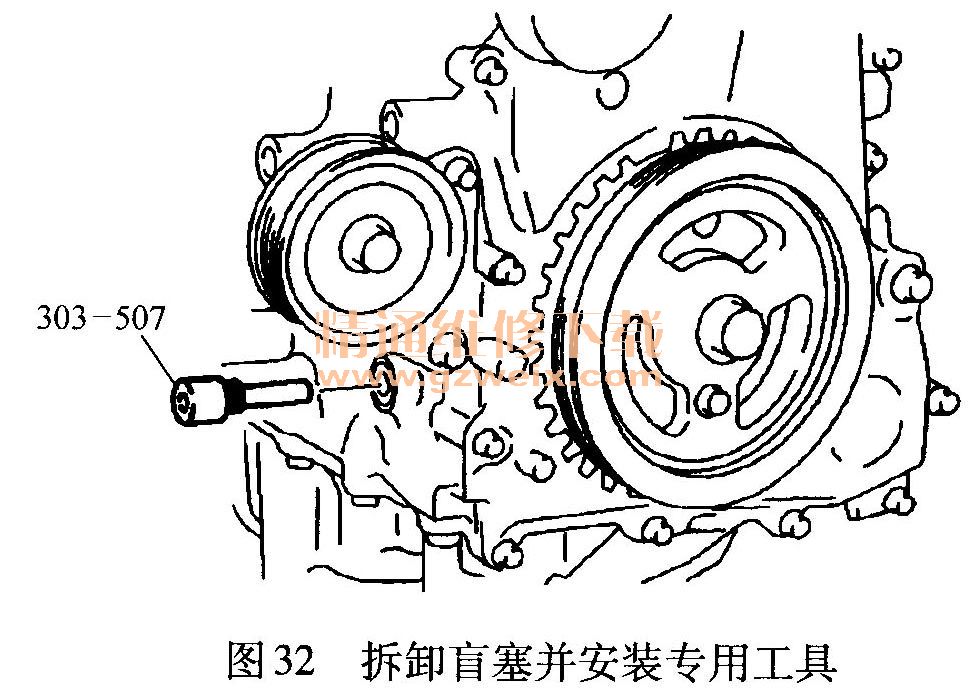

    2)如图32所示,从气缸体底部拆卸气缸体底部盲塞并安装专用工具。

    3)顺时针转动曲轴,使1缸活塞到达压缩行程上止点位置(曲轴配重接触到专用工具)
    4)安装正时链条。

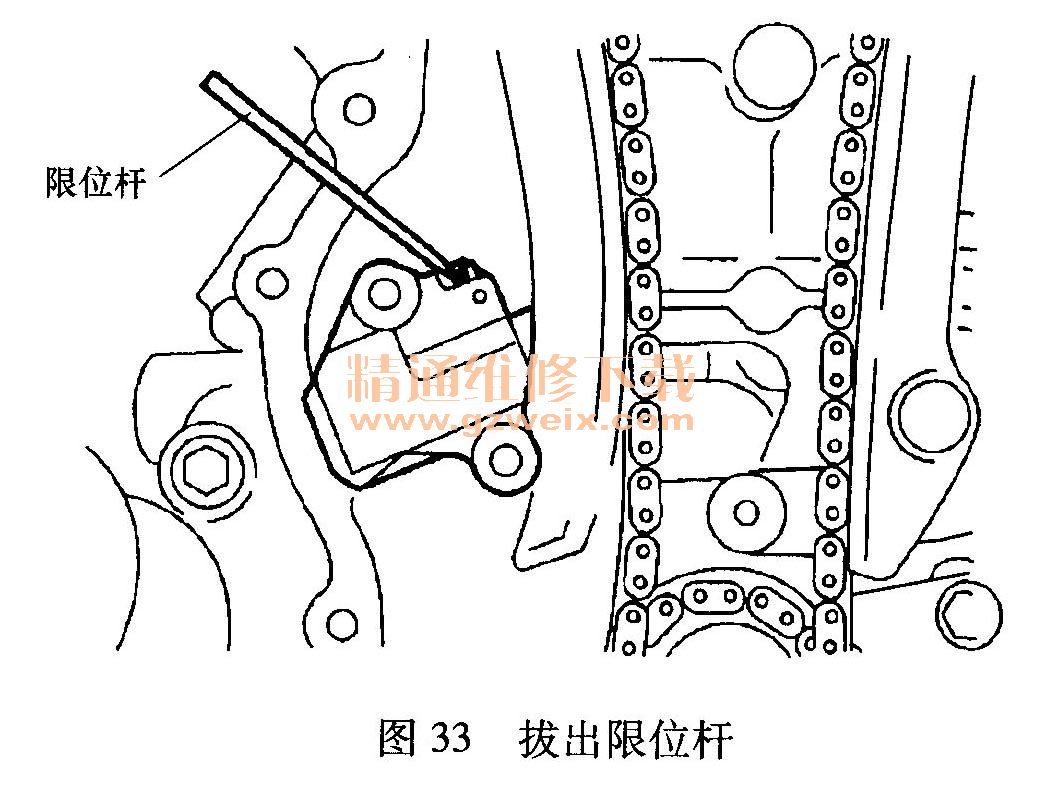

    5)安装好正时链条张紧器后,把插入的限位杆拔出,如图33所示。

    5.凸轮轴链轮固定螺栓安装要点

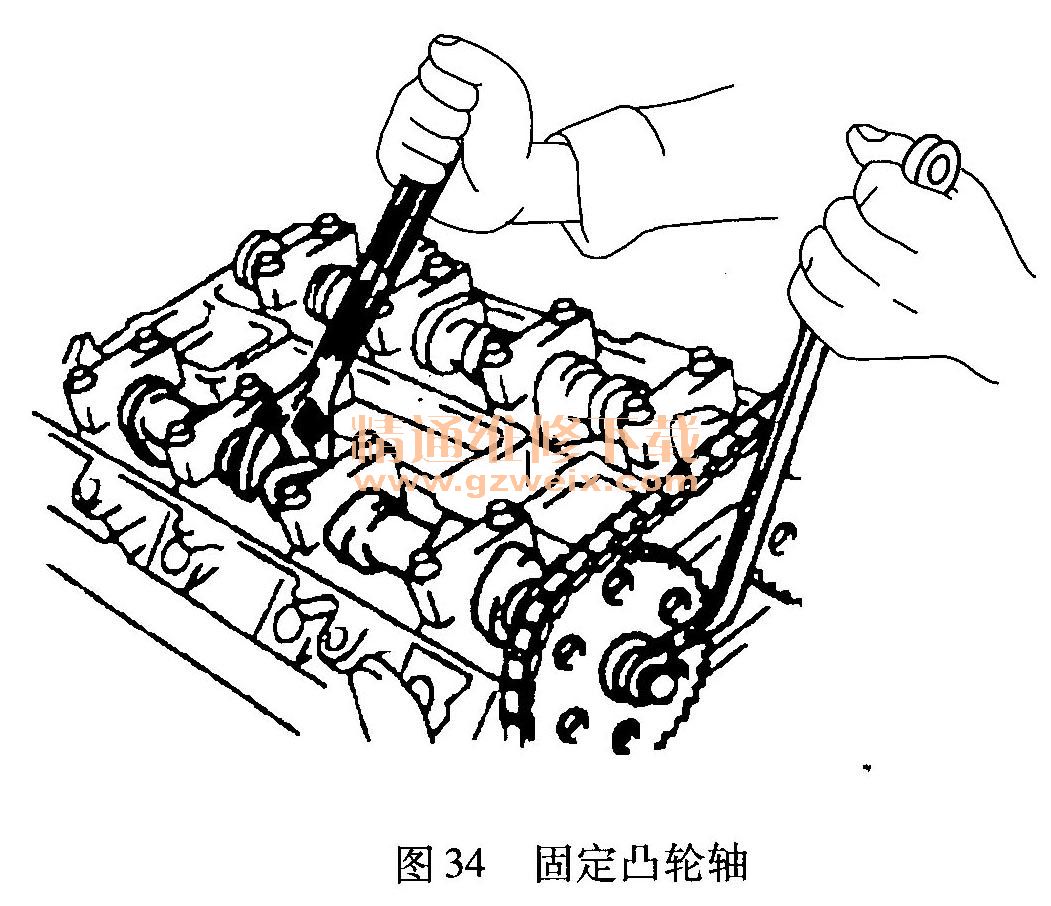

    1)按照图34所示,先用扳手把凸轮轴六角部位固定住,使凸轮轴不能转动。

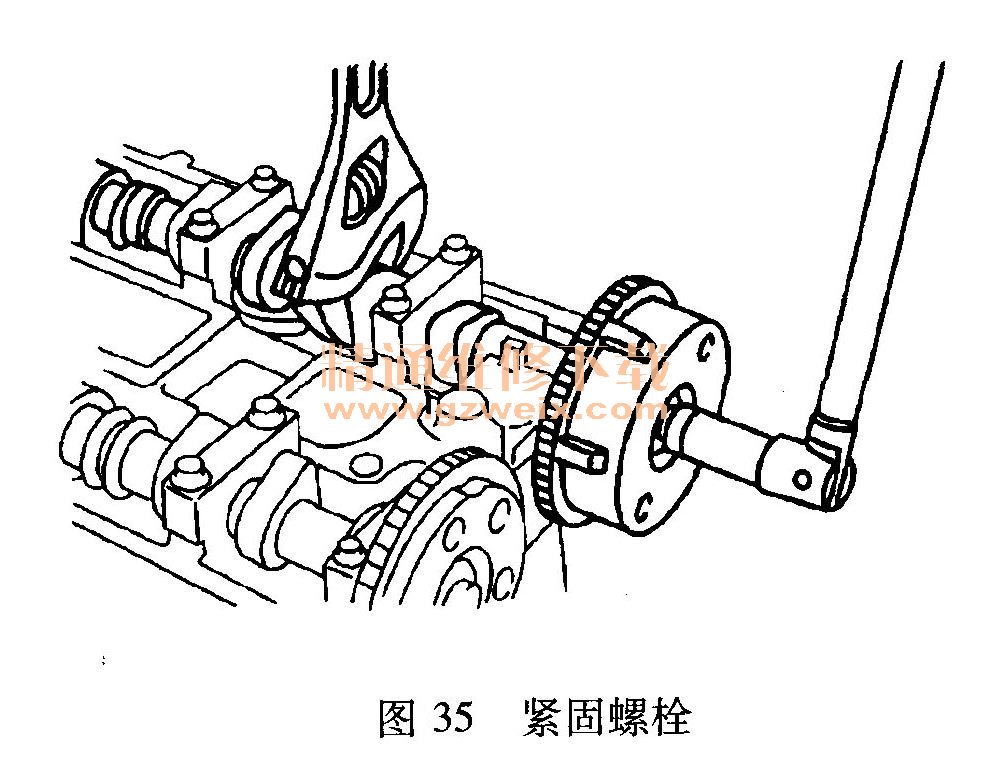

    2)将凸轮轴链轮固定螺栓紧固到69~75N·m,如图35所示。

    6.发动机前盖安装要点
    1)按照图36所示,在发动机前盖上涂抹硅酮密封剂。

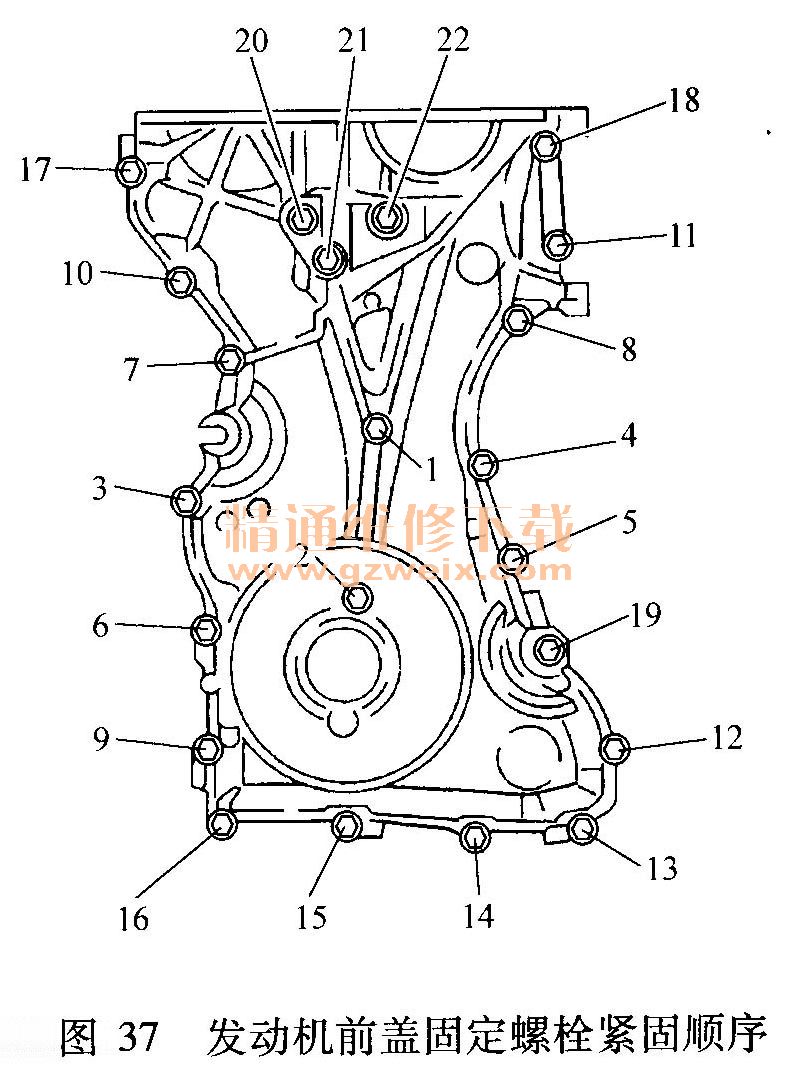

    2)按照图37所示的顺序紧固发动机前盖的固定螺栓。其中1~18号螺栓的紧固力矩为8.0~11. 5N·m;19~22号螺栓的紧固力矩为40~55N·m。

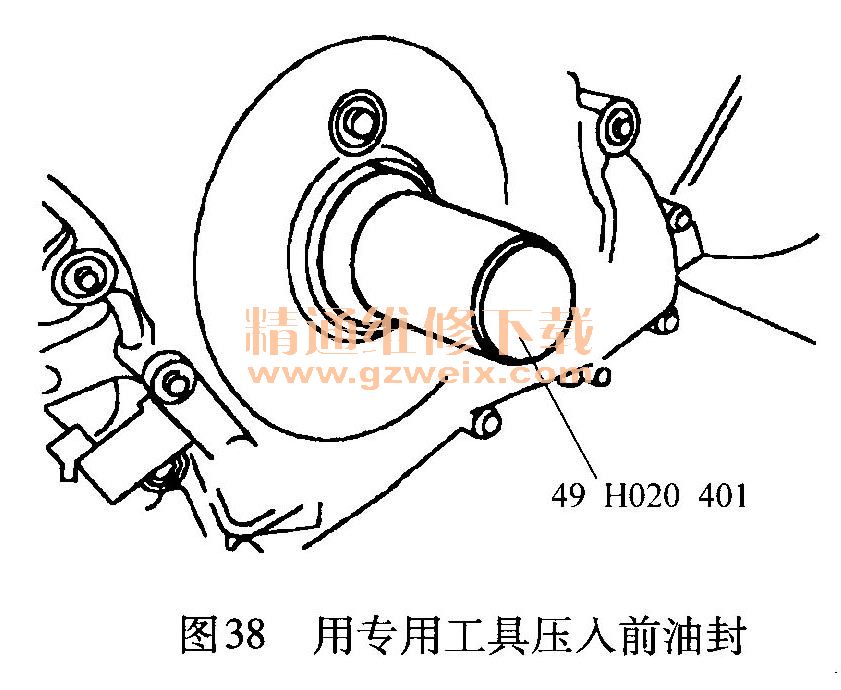

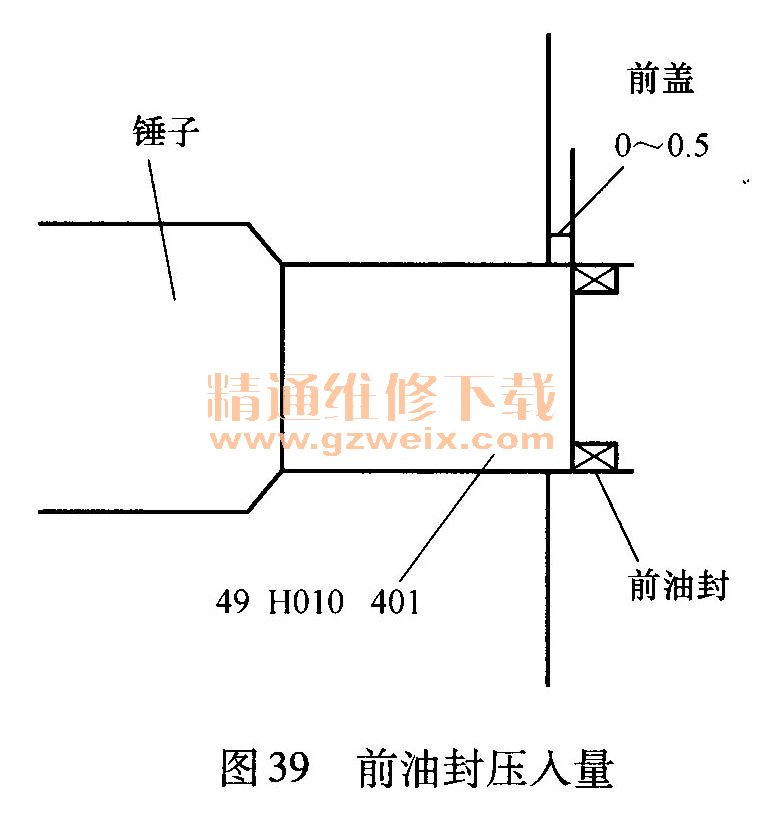

    3)按照图38和图39所示,用专用工具压入前油封,压入量为0~0. 5 mm。
