7．曲轴带轮固定螺栓安装要点

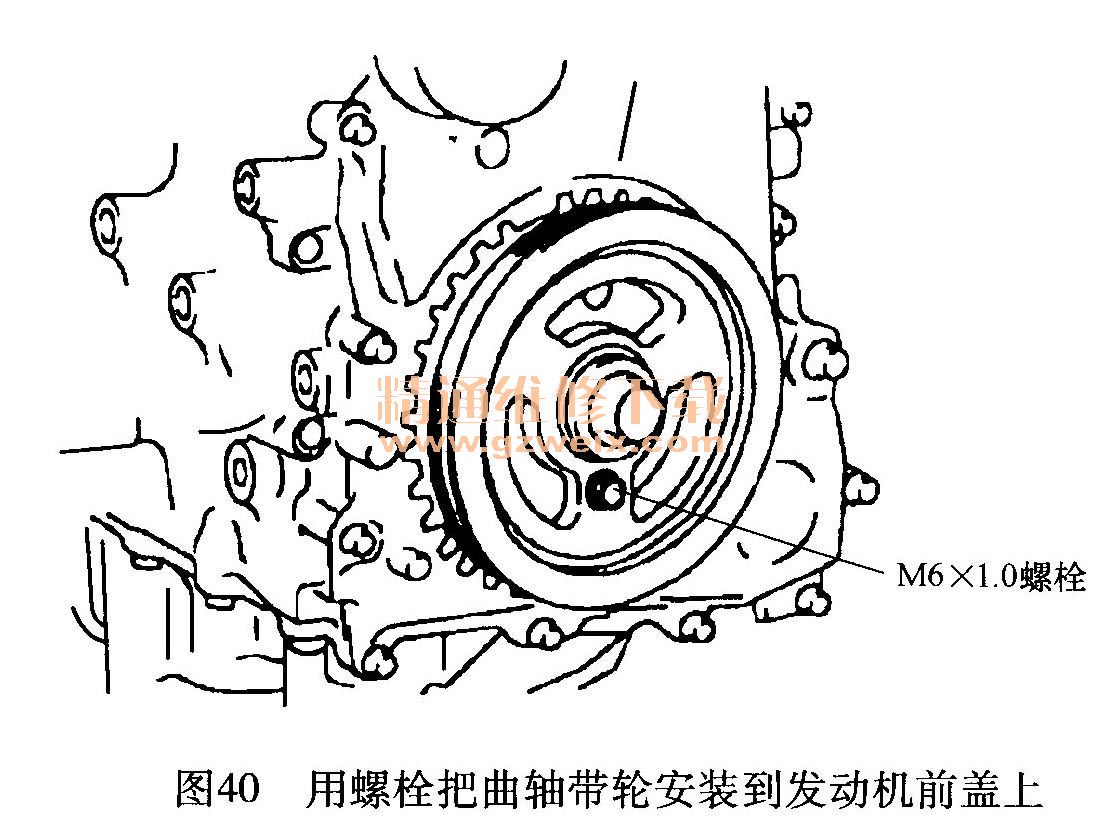

    1）按照图40所示，用螺栓把曲轴带轮安装到发动机前盖上。

    2）按照图41所示，用专用工具把曲轴固定，使其不能转动。

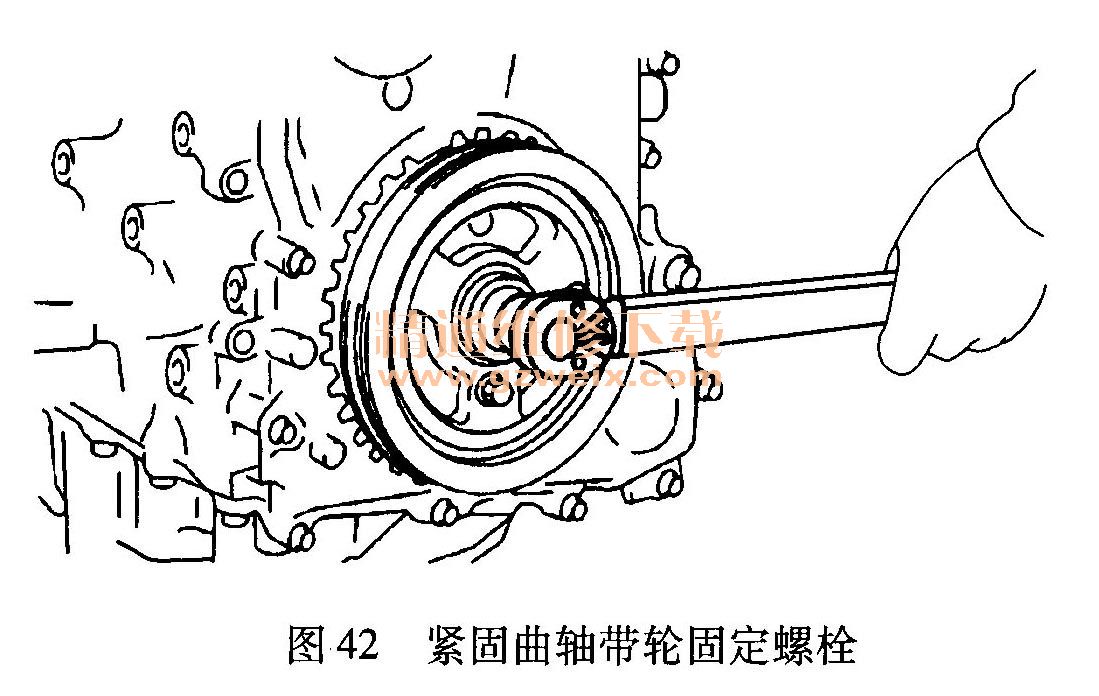

    3）按照图42所示，紧固曲轴带轮固定螺栓至96～104N·m，然后再拧87°～93°。

    4）从凸轮轴上取下专用工具，取下曲轴带轮上的M6 ×1.0螺栓。
    5）从气缸体底部盲塞处取下专用工具，安装盲塞。
    8．气缸盖罩安装要点
    1）按照图43所示，在图中所示位置涂抹硅酮密封剂。

    2）按照图44所示顺序，紧固气缸盖罩固定螺栓，紧固力矩为8.0～10. 5N·m。
