三、TUCSON（途胜）轿车2.7L发动机正时带安装步骤
    1）安装曲轴链轮。
    2）安装凸轮轴链轮，将凸轮轴链轮紧固至90～110N·m。
    3）参照图41，安装惰轮和张紧器带轮。
    4）将1缸设置在压缩上止点位置，对齐凸轮轴链轮和曲轴链轮上的正时标记，如图42所示。

    5）定位正时带张紧器：
    ①使用手动压力机，慢慢压进气门推杆。
    ②对齐气门推杆和外壳孔。通过孔用定位销来定位气门推杆的定位位置。
    ③释放手动压力机。
    6）如图43所示，安装正时带张紧器，将张紧器的螺栓紧固至20～27N·m。

    7）按照曲轴链轮-惰轮-凸轮轴链轮（左）-水泵带轮-凸轮轴链轮（右）-张紧器带轮的顺序，安装正时带，如图44所示。

    8）如图45所示，拆卸张紧器上的定位销。

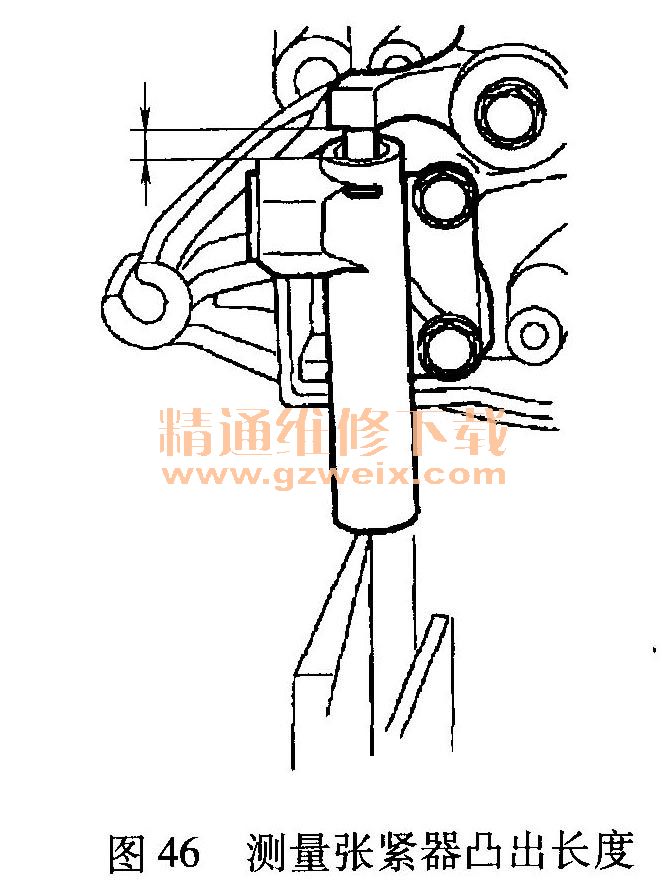

    9）检查正时带张紧器：沿顺时针方向转动曲轴2圈，等待5 min后，在1缸活塞处于压缩上止点处，测量张紧器的凸出长度，应为7～9mm，如图46所示。

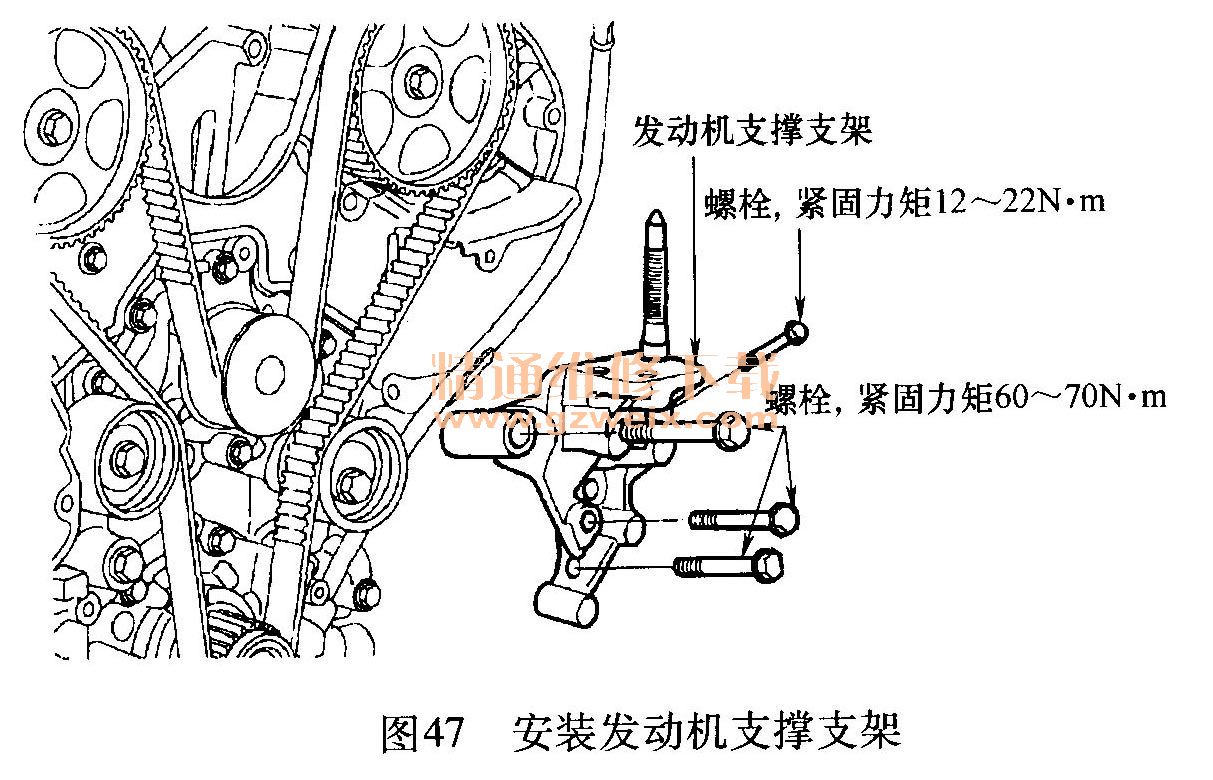

    10）安装发动机支撑支架并将螺栓紧固至规范的紧固力矩，如图47所示。

    11）安装正时带下盖并将螺栓紧固至10 ～12N·m。
12）安装传动带惰轮并将惰轮的固定螺栓紧固至35～55N·m。
13）安装曲轴带轮，将曲轴带轮螺栓紧固至180～190N·m。
14）用7个螺栓安装正时带上盖。
15）安装动力转向泵。
16）安装传动带张紧器和传动带。
17）安装发动机装配支架并将螺栓紧固至60～80N·m。
18）安装右侧盖。
19）安装右前轮。
20）安装发动机盖。
