DAS01A双运算放大器

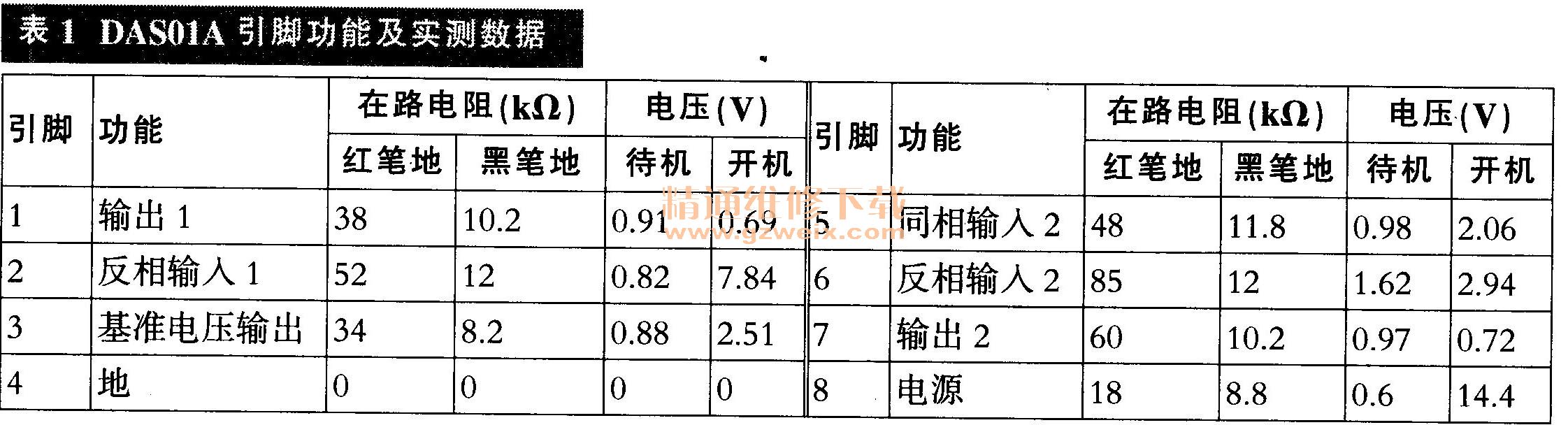

    DA在康佳液晶彩电台达DPS-220QP型电源板中，市电电压及PFC输出电压检测保护电路采用DAS01A（IC2），如图1所示，其引脚功能及实测数据见表1。



    开机后，CPU输出高电位送到电源接口的PSON端，场效应管Q605和三极管Q604导通，5VSB电源通过Q604、R608、D602加在光耦IC903的发光二极管上，于是光敏三极管导通，Q902导通。VA经Q902，Q901给DAS01A（IC2）⑧脚提供14.4V的工作电压。启动后的IC2通过②脚对输入的市电信息进行检测，只有市电电压正常，IC2才从①脚输出低电平，Q5导通，IC1（28051）⑧脚获得14.2V的工作电源，以IC1为核心的PFC电路开始工作，将B＋电压升至400V左右。随后，IC2通过⑥脚对PFC电路输出电压B＋进行检测，如果电源工作正常，则从其⑦脚输出低电位，Q7导通，主开关电源芯片DLA001D（IC3）得电工作。

    DM0265（FSDM/H/L系列）绿色模式电流控制型开关电源

    DM0265属于飞兆公司生产的FSDM/H/L系列产品之一，是FSDM0265RN/RL的简称。该系列电路内部集成脉宽调制器和场效应晶体管，为高性能离线式开关电源，仅需较少的外部元件便可组成一个开关电源电路。该芯片内部的脉宽调制控制器工作于67kHz固定频率上，以降低电磁干扰；具有软启动、欠压锁定和过流、过压、过载、过热保护功能，非常适合构建反激式电源变换器。

提示：所谓反激式是指变压器的初级极性与次级DM0265（FSDM/H/L系列）绿色模式电流控制型开关电源极性相反，如果变压器的初级上端为正，则次级上端为负。反激式变换器效率高、线路简单，能提供多路输出。当开关管开通时，变压器初级端储能，变压器次级端上负下正，二极管处于截止状态；当开关管关断时，变压器初级所积蓄的电能向次级传送，这时变压器次级绕组外接二极管正向导通，经电容滤波后向负载供电。当变压器初级储存的能量释放到一定程度后，电源电压又通过开关管的导通开始向变压器的初级绕组充电，当开关管截止时又开始新一轮的放电。

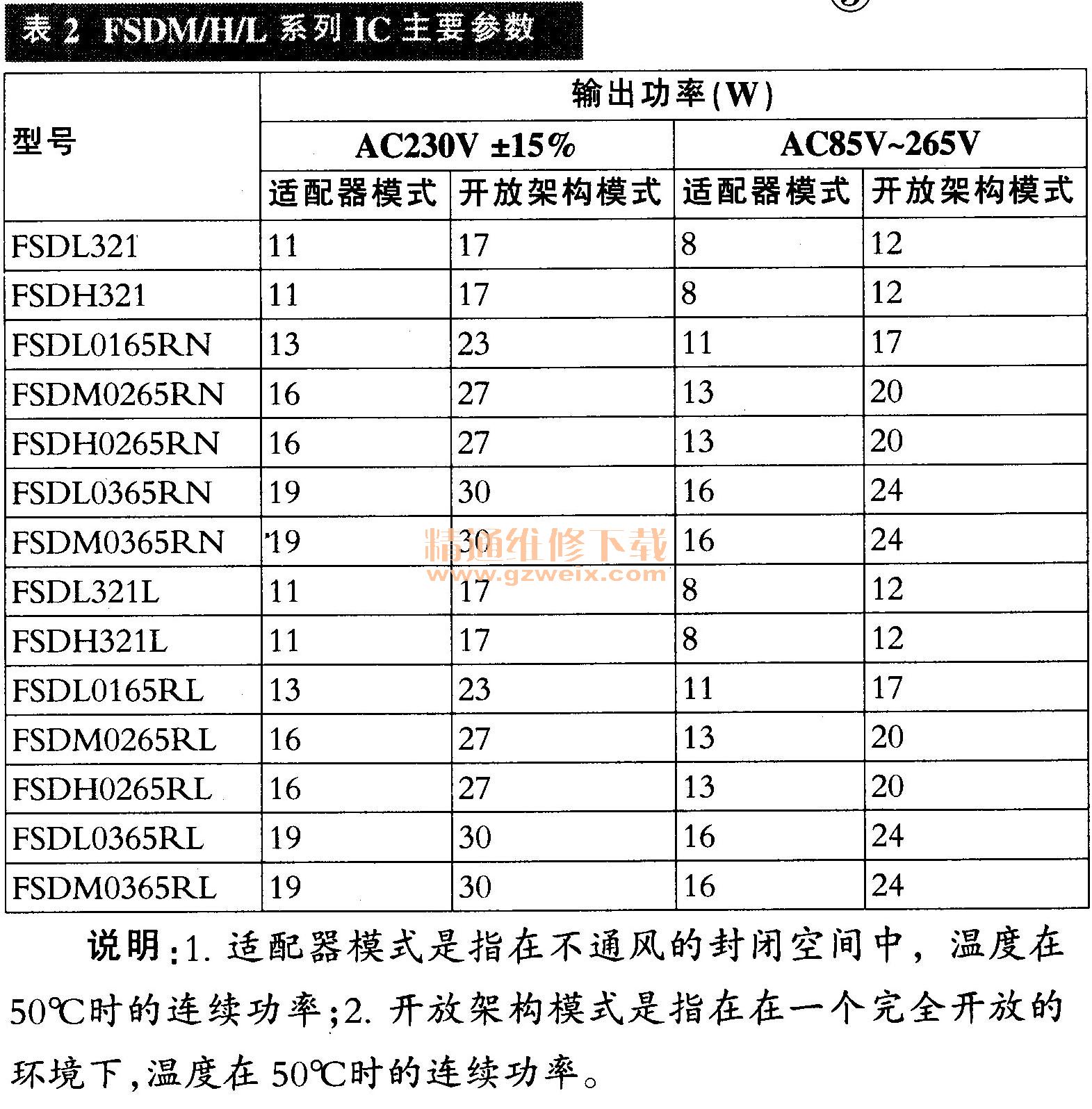

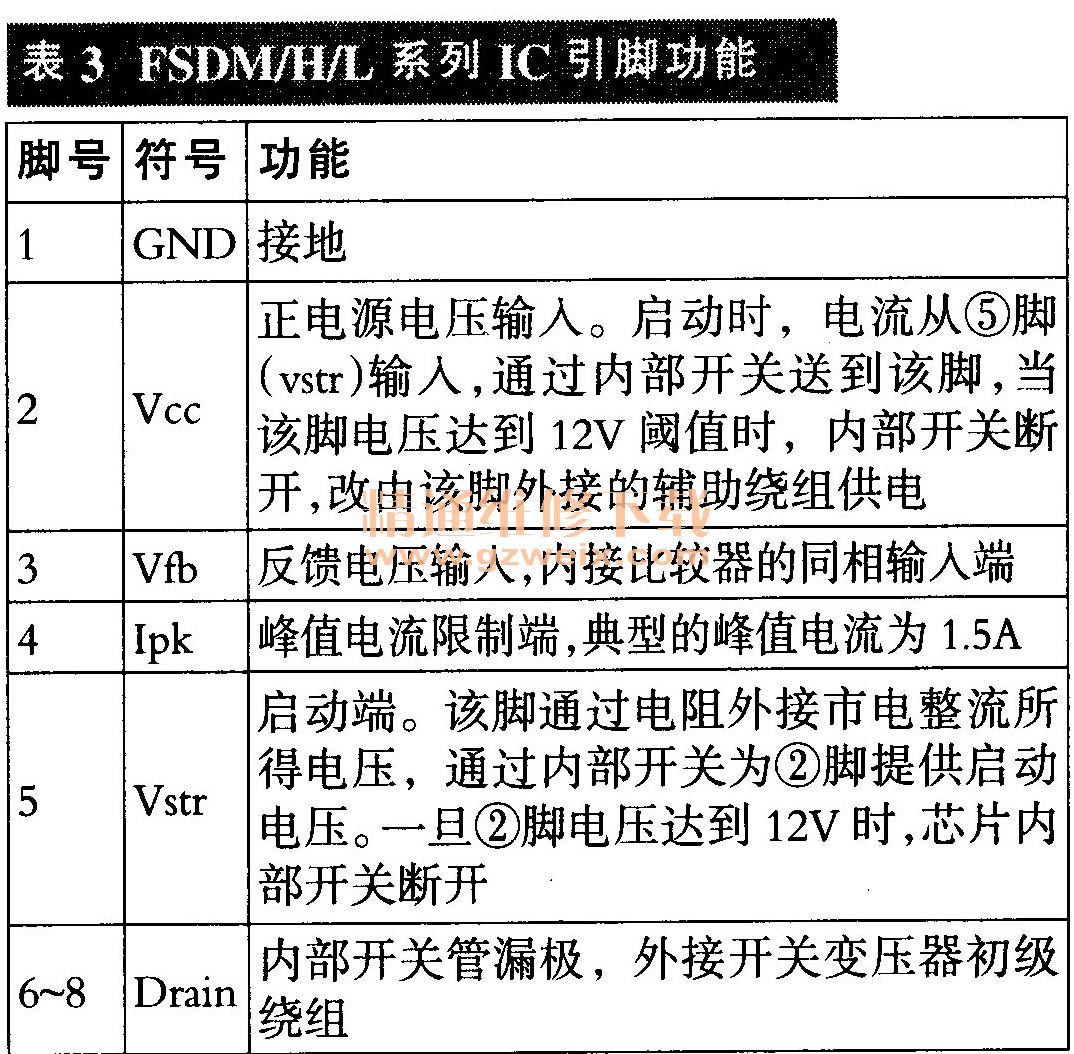

    该系列IC的具体型号很多，如常见的FSDL0165RN、FSDM0265RN、FSDH0265RN、FSDM0365RN等，这些IC内部电路和引脚功能相同，主要区别在于输出功率有所不同，见表2。该系列IC共8个引脚，采用8DIP、8LSOP两种封装形式，如图2所示，其引脚功能见表3。

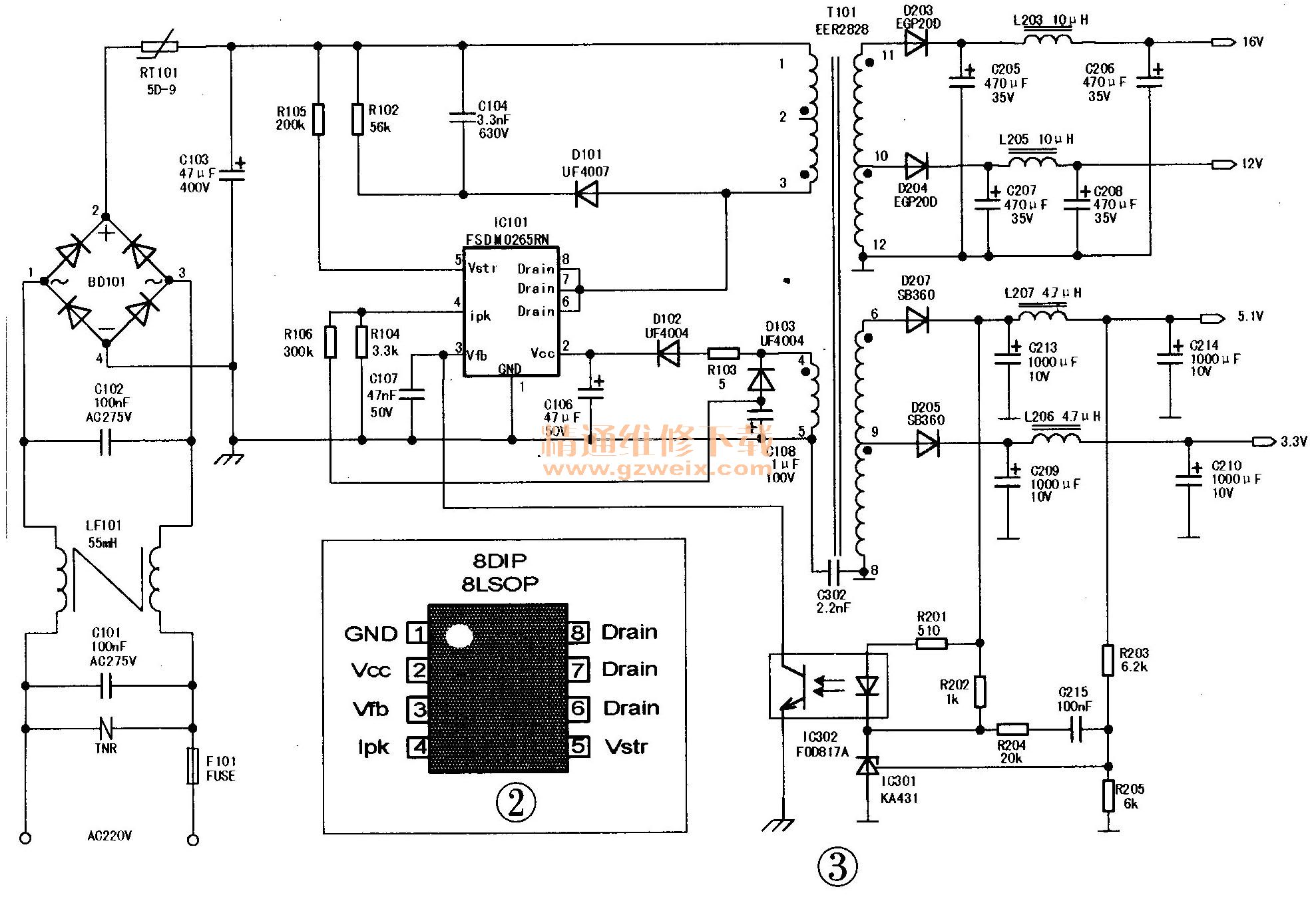

    采用该系列IC构成的开关电源，与其他开关电源相比，具有电路结构简单、输入电压范围宽、输出电压纹波小、器件成本低等优点，广泛用于机顶盒、DVD、适配器及液晶彩电中。图3为FSDM0265的典型应用电路。

    AC220V交流电经整流滤波后，得到约300V的直流电压，通过电阻R105及FSDM0265RN（IC101）的⑤脚向内部电路供电，并同时给②脚外接电容C106充电。若C106两端电压低于12V，芯片内部连接于②、⑤脚之间的开关为接通状态；当C106两端电压达到12V时，内部开关断开，芯片开始正常工作。

    IC101启动工作后，IC101通过③脚检测C107两端的反馈电压，从而调节芯片内部PWM控制器输出的脉冲宽度，通过调节开关管导通的占空比对输出电压的大小进行调节，具体过程如下：
    当输出的5.1V电压升高时，加在三端精密稳压器IC301的R极上的电压升高，则K极电压下降，即光电耦合器件IC302的②脚电压下降，流过IC302中发光二极管的电流增大，其③、④脚间的光敏三极管导通程度加深，即IC302的③、④脚间等效电阻减小，则IC101的③脚电压下降，在内部PWM控制器的作用下，输出脉冲的占空比减小，最终使输出电压下降。当5.1V电压降低时，其稳压过程与上述相反。
