3．正时链单元的安装步骤

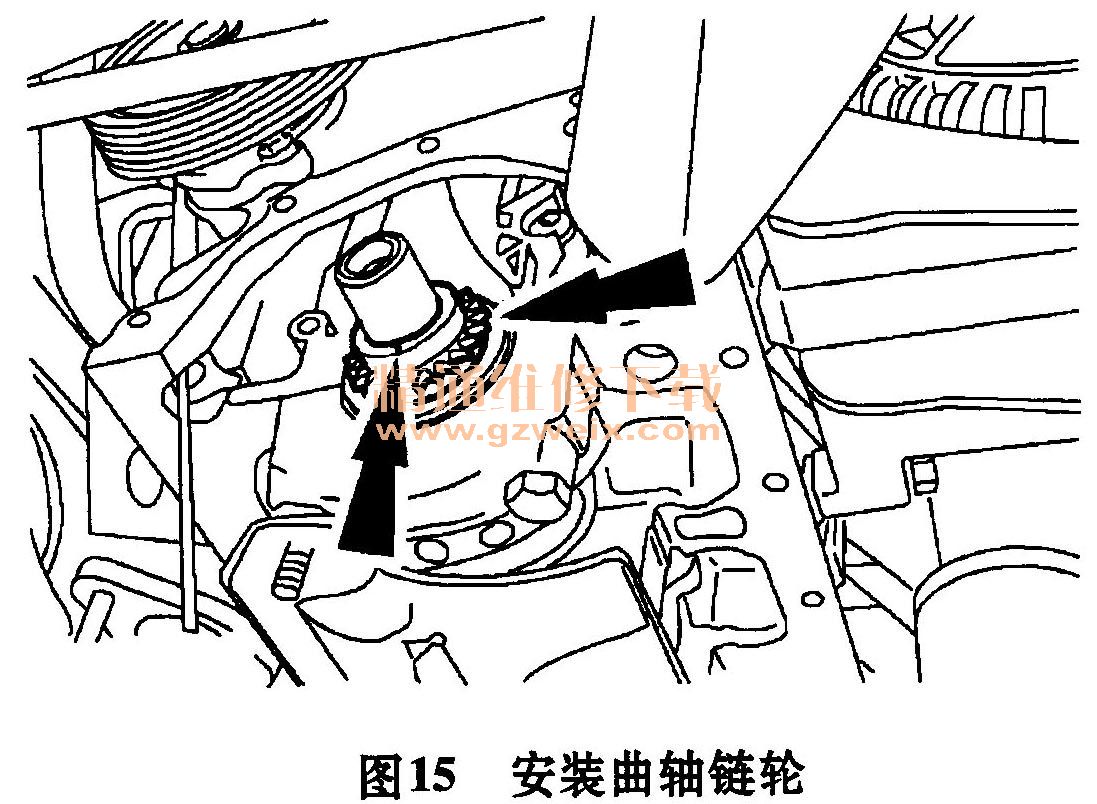

    1）安装曲轴链轮，如图15所示。

    注意；曲轴链轮的正时标记必须置于正下方6点钟位置。
    2）安装正时链条。

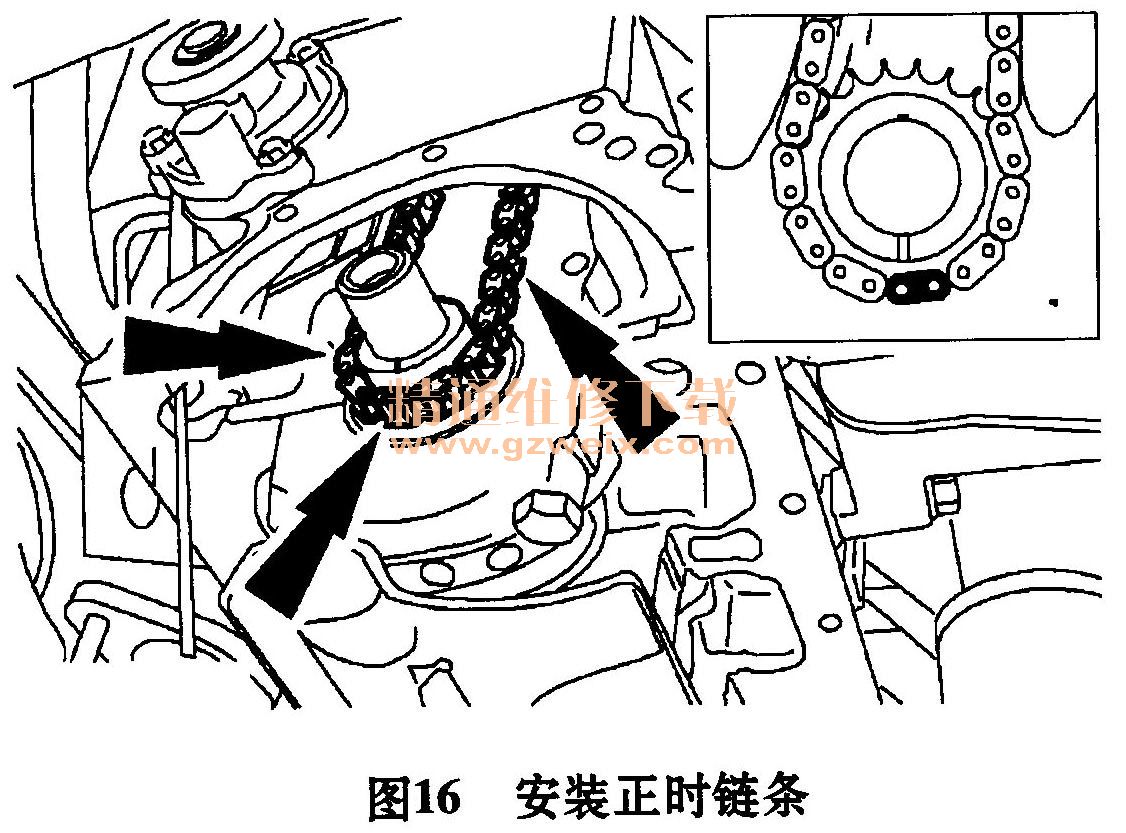

    注意：曲轴链轮的正时记号必须和正时链上的颜色标记对齐，如图16所示。

    3）安装张紧器臂，如图17所示。

    4）降下车辆。
    5）安装凸轮轴链轮和链条。
    注意：凸轮轴链轮的正时标记须置于正上方12点钟位置。凸轮轴链轮的正时记号必须和正时链上的标记对齐，如图18所示。

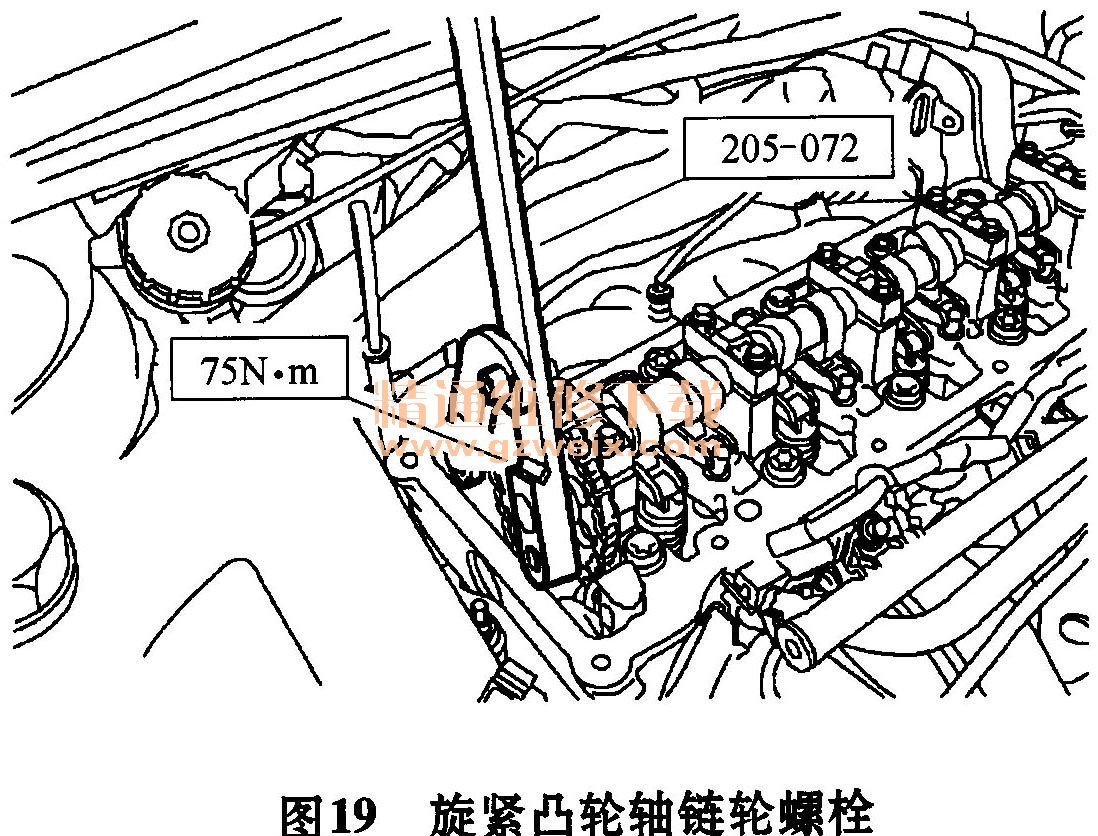

    6）如图19所示使用专用工具，旋紧凸轮轴链轮螺栓。

    7）安装正时链液压张紧器，如图20所示。

    8）安装机油泵。
    9）安装气门室盖。
